Радиаторы ТАСПО в дизельных электростанциях
Компания НПО «ТАСПО-радиатор» — ведущее белорусское предприятие, которое занимается разработкой и выпуском высокоэффективных теплообменников. Радиаторы компании находят широкое применение в автомобильной и тракторной технике, сушильных установках, в системах кондиционирования и вентиляции воздуха, энергетических установках. Радиаторы «ТАСПО» успешно используются в дизельных электростанциях, насосных установках и силовых приводах. Как раз о последних и пойдет речь в данной статье.
С момента основания объединения НПО «ТАСПО-радиатор» прошло уже 20 лет, за этот срок компания заняла лидирующие позиции среди отечественных предприятий, выпускающих дизель-генераторные установки, а также стала известна и уважаема за рубежом. Белорусские радиаторы экспортируются на ведущие предприятия России, в Италию, Германию, Польшу и Францию, а также в ряд других стран.
Такие автогиганты, как МАЗ, ЛиАЗ, БелАЗ, Mercedes, Caterpillar, доверяют «ТАСПО-радиатор» и знают, что под брендом «ТАСПО» выпускается качественная и надежная продукция.

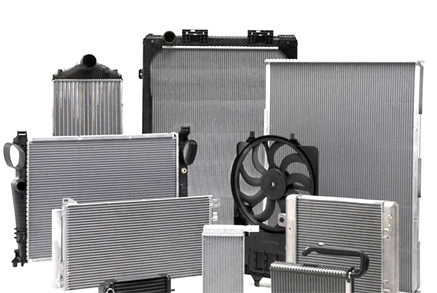

На сегодняшний день НПО «ТАСПО-радиатор» серийно производит различные охладители наддувочного воздуха, масляные радиаторы, водяные радиаторы, охладители топлива, а также разнообразные модификации теплообменников змеевикового типа.
Основой производства теплообменников «ТАСПО» является изготовление унифицированных оребренных плоских или круглых труб с последующей сборкой теплообменников с помощью пайки, сварки или клеевых составов. Это облегчает компоновку теплообменников различной мощности. При производстве теплообменников на предприятии используют собственные запатентованные разработки. Качество выпускаемой продукции соответствует международным стандартам. Конструкторы НПО «ТАСПО-радиатор» постоянно работают над созданием новых теплообменников, а также над доработкой уже выпущенных радиаторов.
Радиаторы ТАСПО для дизельных электростанций
Научно-производственное объединение «ТАСПО-радиатор» разработало и серийно производит радиаторы для дизельных электростанций (с двигателями ЯМЗ, ММЗ, ТМЗ) с номинальной мощностью от 30 до 350 кВт. Также «ТАСПО-радиатор» производит радиаторы для дизельных электростанций на базе двигателей Volvo Penta (Швеция) мощностью от 380–500 кВт. Дизельные электростанции используются как основной, резервный или аварийный источник энергоснабжения. Дизельные электростанции применяются на промышленных и сельскохозяйственных предприятиях, в учебных и медицинских учреждениях. Дизельные электростанции бывают незаменимы в удаленных населенных пунктах.
Радиаторы ТАСПО для насосных установок
НПО «ТАСПО-радиатор» производит радиаторы для насосных установок как с российскими двигателями, так и с двигателями иностранного производства. Насосные установки применяются для перекачки различных жидкостей в сельском хозяйстве (при подводе воды на поля), в промышленности, строительстве, при пожаротушениях.
Радиаторы ТАСПО для силовых приводов
Радиаторы «ТАСПО» нашли широкое применение в спецтехнике, в буровых установках. Радиаторы «ТАСПО» используются в российских двигателях и двигателях Volvo Penta. Радиаторами «ТАСПО» комплектуются силовые агрегаты, которые используются в нефтедобывающем секторе и строительстве. Радиаторы «ТАСПО» также устанавливаются на дизельные двигатели Cummins и Caterpillar.
Подбор и использование радиаторов ТАСПО для дизельных электростанций, насосных установок и силовых приводов
Подбор производился для температуры окружающего воздуха (эксплуатации) +40°С для конкретных двигателей и вентиляторов (см. табл.).
| Мощность электростанции, кВт
основная/резервная | Модель двигателя | Рекомендуемый водяной радиатор, теплосброс, кВт
Габариты: L×H×B, мм | Рекомендуемый охладитель наддувочного воздуха (ОНВ) | Масляный радиатор двигателя | Примечание |
|---|---|---|---|---|---|
| 30/33 (30) | Д65А-П
ММЗ Д-246.1; NA; Ne=42+3,7 кВт/1500 мин-1 | 100А.1301.100
Q4095=39,5 кВт 485×774×110 | — | 100А-1013100-04
или 432930-1013010 | Gw=90 л/мин
Gair min=4200 м3/ч |
| 40/44 (40) | ММЗ Д-246.2;
T; Ne=54+3,7 кВт/1500 мин-1 | 100А.1301.100
Q4095=39,5 кВт 485×774×110 | — | 100А-1013100-04
или 432930-1013010 | Gw=90 л/мин
Gair min=4200 м3/ч |
| 50/55 (50) | ММЗ Д-246.3;
TW; Ne=65+3,7 кВт/1500 мин-1 | 100А-1301100
Q4595=48,7 кВт 485×774×110 | 280-1172010
или 260-1172010-063 | 100А-1013100-04
или 432930-1013010 | Gw=90 л/мин
Gair min=7800 м3/ч |
| ЯМЗ-236М2 | 53371Т-1301010 | — | 64229-1013010-01 | ||
| 60/66 (60) | ММЗ Д-246.4;
TW; Ne=77+3,7 кВт/1500 мин-1 ММЗ Д-266.1; TW; Ne=80+3,7 кВт/1500 мин-1 | 130У.13.010
Q4595=61,3 кВт 780×941×160 | 280-1172010 | 100А-1013100-04
или 432930-1013010 | Gw=90 л/мин
Gair min=8000 м3/ч Øвент=510 мм (толкающий) |
| ЯМЗ-236М2 | 53371Т-1301010 | — | 64229-1013010-01 | ||
| 75/82,5 (75) | ММЗ Д-266.2;
TW; Ne=95+3,7 кВт/1500 мин-1 | 130У.13.010
Q4595=68,5 кВт 780×941×160 | 280-1172010 | — | Gw=200 л/мин;
Fair=19,4 м2; Gair=8000 м3/ч при Δpair=120 Па |
| ЯМЗ-236М2 | 53371Т-1301010 | 64229-1013010-01 | |||
| 90/99 (90) | ММЗ Д-266.3;
TW; Ne=115+3,7 кВт/1500 мин-1 | РВТ100-1301100-01
Q4595=78,3 кВт 800×900×130 | 280-1172010 | — | Gw=200 л/мин;
Fair=30 м2; Gair=8000 м3/ч при Δpair=105 Па |
| 100/110 (100) | ММЗ Д-266.4;
TW; Ne=127+3,7 кВт/1500 мин-1 | РВТ100-1301100-01
Q4595=101 кВт | 280-1172010
или 1522-1317100-02 | — | Qw min=89 кВт;
Fair=30 м2; Gw 1=200 л/мин; Gair1=12000 м3/ч при Δpair=200 Па Gw2=215 л/мин; Gair2=12000 м3/ч при Δpair=232 Па |
| 130У.13.010
Q4595=99 кВт | |||||
| ЯМЗ-238М2
NA; Ne=132 кВт/1500 мин-1 | 642290Т-1301010-010 | — | 64229-1013010 | ||
| 120/132 (120) | ЯМЗ-236Б | 54325Т-1301010BB | — | 64229-1013010-01 | Gw=156 л/мин;
Gair=12000 м3/ч при Δpair=205 Па |
| Volvo Penta TAD722VE
TW; Ne=160 кВт/1850 мин-1 | РВТ100-1301100-01
Q4598=103 кВт | 437137-1323010-001
Q25163=35 кВт; E=0,89 | |||
| 150/165 (150) | ЯМЗ-238Д1
/1500 мин-1 | 79092-1301008
Q4095=122 кВт 700×790×190 | — | 64229-1013010-01 | 2секции: Lор=670 мм
Gw=230 л/мин; Fair=37 м2; Gair=10500 м3/ч при Δpair=383 Па |
| 160/176 (160) | ЯМЗ-238Д | 79095БР-1301008
Q4095=163 кВт 700×970×190 | — | 64229-1013010-01 | 2секции: Lор=850 мм
Gw min=230 л/мин Gair min=15000 м3/ч при Δpair=465Па |
| ЯМЗ-238НДЗ | |||||
| 200/220 (200) | ЯМЗ-7511(14)
TW; Ne=261 кВт/1500 мин-1 | 692375Т-1301008
Q5095=210 кВт; Gw1=500 л/мин | 79095БР-1323010
Q=60,4 кВт | — | 2 секции: Lор=1000 мм
Вентилятор толкающий Fair=57 м2; G1air min=21600 м3/ч при Δpair=655 Па G2air min=15400 м3/ч при Δpair=368Па |
| ТМЗ-8481.10-05
Ne=294 кВт/2100 мин-1 | Q5095=162 кВт;
Gw2=357 л/мин | ||||
| 250/275 (250) | ТМЗ-8435.10
TW; Ne=294 кВт/1500 мин-1 Qw min=198 кВт | 843-1301010 (96 кг)
Q5098=214 кВт 1050×970×190 | 843-1323010-10 (32 кг)
Q40155=62 кВт при Gнад=0,61 кг/с; Е=0,9 | — | 3 секции: Lор=850 мм
Gw=500 л/мин; Fair=72,4 м2 Gair=19500 м3/ч при Δpair=468 Па |
| 275/300 (275) | ТМЗ-8435.10*
TW; Ne=294 кВт/1500 мин-1 | 843-1301010 (96 кг)
Q5098=214 кВт 1050×970×190 | 843-1323010-10 (32 кг)
Q40155=62 кВт при Gнад=0,61 кг/с, Δpair=208 Па; Е=0,9 | — | 3 секции: Lор=850 мм
Qw min=198 кВт; Øвент=660 мм Gw=500 л/мин; Fair=72,4 м2 Gair=19500 м3/ч при Δpair=468Па |
| 315/346 (315) | ТМЗ-8525.10
TW; Ne=375 кВт/1500 мин-1 М621А/3-Ne=343 кВт | 550-1301.100
Q5295=259 кВт 1050×1120×190 | 843-1323010-10
Q=72,3 кВт при Gнад=0,566 кг/с | — | 3 секции: Lор=1000 мм
Qw max=252 кВт; при Ne=412 кВт; Gw=660 л/мин; Øвент=1000 мм; Fair=85 м2 Gвент=8,5 м3/с=30600 м3/ч |
| ЯМЗ-850.10 | |||||
| 350/385 (350) | ЯМЗ-850.10* | 550-1301.100
Q4095=340 кВт 1050×1120×190 | — | — | 3 секции: Lор=1000 мм
Gw=660 л/мин; Øвент=1000 мм; Fair=85 м2 Gвент=30600 м3/ч при Δpair=595 Па |
| 364/400 (380) | Volvo Penta TAD1640GE | БРН-1301.110.100 - 2 шт | — | — | 3 секции: Lор=1105 мм
Gw=600 л/мин; Gair=33750 м3/ч |
| БРН-1301.110.200 - 1 шт
Q4095=435 кВт 1050×1225×190 | |||||
| 400/440 (400) | Volvo Penta TAD1640GE
ЯМЗ-8502.10 Ne=380 кВт/1500 мин-1 Ne=478 кВт/2100 мин-1 | 8502-1301.100
Q4095=491 кВт 1400×1120×190 | — | 4 секции: Lор=1000 мм
Gw=950 л/мин; Fair=113,5 м2; Gair=45700 м3/ч при Δpair=716 Па; Р=176 кг | |
| 456/504 (470) | Volvo Penta TAD1642GE
Ne=470 кВт М827 Ne=500 кВт/1450 мин-1 | 8502-1301.100
Q4095=465 кВт 1400×1120×190 | — | — | 4 секции: Lор=1000 мм
Gw=700 л/мин; Fair=113,5 м2; Gair=45000 м3/ч при Δpair=700 Па; Р=176 кг |
| 500/550 (500) | Volvo Penta TWD1643GE
Ne=630 кВт М623/10 Ne=614 кВт/1500 мин-1 6ДМ21Э | 151.014.001
Q4095=437 кВт 1050×1486×190 | — | — | 3 секции 79092×2
Gw=430 л/мин; Fair=111 м2; Gair=45000 м3/ч при Δpair=695 Па; Р=172,5 кг |
| 600/660 (630) | Cummins VTA28G6;
Cummins QST30G2/1500 M640 Ne=677 кВт/1500 мин-1 6ДМ21Ne=675 кВт | 150.014.001-01
Q4095=470 кВт 1050×1846×190 | — | — | 3 секции 79095×2
Gw=430 л/мин; Fair=145 м2; Gair=45000 м3/чпри Δpair=468 Па; Р=198 кг |
| 656/720 (700) | Cummins QSK23G3;
Cummins QST30G3/1500 | 151.014.002
Q4095=588 кВт 1400×1486×190 | — | — | 4 секции 79092×2
Gw=600 л/мин; Fair=148 м2; Gair=60000 м3/ч при Δpair=695 Па; Р=230 кг |
| 800/880 (800) | Cummins QST30G4
Ne=900 кВт/1500 мин-1 M662 Ne=860 кВт/1500 мин-1 | 151.014.002-01
Q4095=630 кВт 1400×1846×190 | — | — | 4 секции 79095×2
Gw=600 л/мин; Fair=193 м2; Gair=60000 м3/ч при Δpair=470 Па; Р=265 кг |
| 1000/1120 (1000) | Cummins KTA50G3 | 151.014.052-01
Q4095=860 кВт 1750×1846×190 | — | — | 5 секций 79095×2
Gw=700 л/мин; Fair=241 м2; Gair=90000 м3/ч при Δpair=630 Па; Р=330 кг |
| 8ДМ21 | |||||
| 1120/1340 (1350) | Cummins KTA50G8 | 151.014.072
Q4095=1009 кВт 2450×1486×190 | — | — | 7 секций 79092×2
Gw=950 л/мин; Fair=266 м2; Gair=105000 м3/ч при Δpair=695 Па; Р=402,5 кг |
| Cummins QSК60G2 | |||||
| 1500/1650 (1500) | Cummins QSК60G2
Ne=1660 кВт | 151.014.072-01
Q4095=1162 кВт 2450×1846×190 | — | — | 7 секций 79095×2
Gw=950 л/мин; Fair=338 м2; Gair=120000 м3/ч при Δpair=590 Па; Р=462 кг |
