Рамы и поперечины КрАЗ

Рамы и поперечины КрАЗ

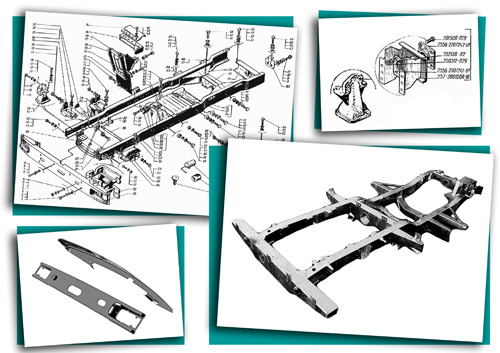

Рама служит базовым узлом автомобиля, она должна быть исправна на протяжении всего срока службы автомобиля. Рама КрАЗ состоит из двух лонжеронов, соединенных между собой пятью поперечинами при помощи болтов и заклепок.

Лонжероны для рам автомобилей КрАЗ изготавливаются из высокопрочной стали 15ХСНД. Изделия, изготовленные из такой стали, отличаются повышенной прочностью, устойчивы к коррозии. Рамы автомобилей КрАЗ могут эксплуатироваться при температуре от -70 до 450°С. Поперечины рам КрАЗ исполняются из стали 15 толщиной 8 мм.

Первая поперечина рамы приваривается к нижней полке и стенке лонжеронов, вторая и третья поперечины приклепываются к верхней полке и стенке лонжеронов, четвертая поперечина крепится болтами и заклепками к обеим полкам и стенке лонжеронов. Крепление к полкам осуществлено через приваренные к ним усилительные косынки. Пятая поперечина приклепывается к верхней и нижней полкам лонжеронов.

В этой части статьи мы хотим рассказать Вам о том, как производится ремонт элементов рамы, на что следует обращать внимание в первую очередь при долгой эксплуатации автомобиля, а соответственно, и рамы, а также расскажем о том, насколько важно следить за состоянием рамы своего КрАЗа.

Как мы уже отмечали, рама КрАЗ является базовым узлом автомобиля. Ремонт рамы производится при частичной или полной разборке автомобиля. Самыми распространёнными неисправностями являются: ослабление болтовых и заклепочных соединений, трещины в поперечинах и лонжеронах, трещины кронштейнов передних рессор, также неисправными могут быть кронштейны средних опор силового агрегата и кронштейны крепления раздаточной коробки.

При возникновении необходимости ремонта рамы её проверяют на надежность заклепочных и болтовых соединений. Проверку рамы производят внешним осмотром и простукиванием соединений проверочным молотком. Ослабленные заклепки будут издавать дребезжащий звук. Ослабленные заклепки и изношенные болты нужно заменить новыми комплектующими.

При ремонте рамы её сначала сваривают, а клепку производят после остывания сварных швов. При обратной последовательности клёпка не даёт должного эффекта, т.к. при сварке прочность заклепочного соединения резко снижается из-за дополнительных напряжений от нагрева. Заклепки ставятся в нагретом состоянии с помощью гидравлического или пневматического приспособления. Так как конечная точка наплавки нередко служит исходным пунктом развития новой трещины, выключение дуги следует осуществлять осторожно и обращать внимание на то, чтобы при окончании наплавки металл как можно меньше выступал над поверхностью трещины. Выступающие части необходимо удалить шлифованием так, чтобы поверхность рамы оказалась ровной.

Материал заклепок — сталь 10. Допускается холодная осадка заклепок. Но на каждом заклепочном соединении (поперечины, кронштейны) допускается холодная подтяжка не более двух заклепок. Не допускается применение в одном соединении одновременно сварки и клепки. При замене заклепок необходимо проверить диаметры отверстий под заклепки. Диаметр отверстия под заклепку должен быть больше диаметра заклепки на 1 мм. При продолжительной эксплуатации рамы изнашивается отверстие диаметра под заклёпку, его следует заваривать и сверлить вновь под номинальный диаметр. Детали рамы соединяют заклепками диаметром 16 мм, номинальные диаметры отверстий под заклепки 17 мм.

При образовании трещин, обломов, срыва резьбы на кронштейнах передних рессор, кронштейнах средней опоры силового агрегата и кронштейнах раздаточной коробки все детали заменяются на новые. При этом кронштейны крепления раздаточной коробки необходимо менять только в сборе с крышками.

Проверка наличия трещин на лонжеронах и поперечинах осуществляется внешним осмотром. Неясные трещины можно выявить разными способами. Самым популярным является метод очистки поверхности рамы с последующим нанесением водной суспензии мела. При легких ударах, после высыхания нанесенной суспензии, оставшийся мел в трещинах показывает пути развития трещин. Для предотвращения концентрации напряжений и дальнейшего распространения трещины в конце трещины пробивается или засверливается отверстие диаметром до 6 мм. Трещины в лонжеронах и поперечинах завариваются электродуговой сваркой электродом диаметром 4 мм. Кромки трещин подготавливаются под сварку при помощи шлифовальной машины. Зазор и канавка должны быть симметричными и равномерными по всей длине свариваемого участка. Наплавка производится от начала трещины в направлении к отверстию. Для получения шва достаточной прочности наплавка должна быть не менее, чем трехслойной. Каждый слой должен быть наплавлен только после тщательной очистки предыдущего слоя от шлака.


В таблице приведены номера рам автомобилей КрАЗ, номера их поперечин и чертежи.



Рамы и поперечины к автомобилям КрАЗ

Модель автомобиляНомер рамы1) Поперечина2) Поперечина3) Поперечина4) Поперечина5) Поперечина6) Поперечина
КрАЗ 250250-2801010-82 (Под кран)250Б-2801080250Б-2801100250Б-2801152250Б-2801172250Б-2801184250Б-2801198
КрАЗ 250250-2801010-03250Б-2801080250Б-2801100250Б-2801152250Б-2801172250Б-2801184250Б-2801198
КрАЗ 250250-2801010
250Б-2801080250Б-2801100250Б-2801152250Б-2801172250Б-2801184250Б-2801198
КрАЗ 255Б1255Б1 2800012-03
257-2801082255Б-2801100-10255Б1-2801155255Б-2801172-03255Б-2801198-01
КрАЗ 255В1255В1 2800012-13
257-2801082255Б-2801100-10255Б1-2801155255Б-2801172-03256Б-2801198-01
КрАЗ 255Л1255Л1-2800012-08257-2801082255Б-2801100-10255Б1-2801155255Б-2801172-03255Б-2801198-01
КрАЗ 256Б1256Б1-2800012-02
6504-2801082256-2801100256-2801152256-2801172-А256Б-2801184-10
КрАЗ 257Б1257Б1-2800012-02
6504-2801082219-2801100-Г256-2801152256-2801172-А256Б-2801184-10
КрАЗ 257К1257К1-2800012-036504-2801082219-2801100-Г256-2801152256-2801172-А257К-2801184
КрАЗ 258Б1258Б1-2800012-12
6504-2801082256-2801100256-2801152256-2801172-А258-2801186
КрАЗ 260260-2801010
6443-2801080260-2801100-01260-2801152-10260-2801172-10260-2801184
КрАЗ 260В260В-2801010-106443-2801080260-2801100-01260-2801152-10260-2801172260В-2801186-01
КрАЗ 260Г260Г-2801010-106443-2801080260-2801100-01260-2801152-10260-2801172260-2801184
КрАЗ 63226322-2801010
6443-2801080260-2801100-01260-2801152-10260-2801172-106322-2801184
КрАЗ 6322163221-2801010
6443-2801080260-2801100-01260-2801152-10260-2801172-10250-2801184-10
КрАЗ 64436443-2801010
6443-28010806443-28011006443-2801152-82260-2801172-106510-2801198
КрАЗ 64446444-2801010
6443-28010806510-2801100250Б-2801152-10250Б-28011726510-2801178
КрАЗ 64446444-2801010-82 (Под спалку)6443-28010806510-2801100250Б-2801152-10250Б-28011726510-2801178
КрАЗ 64466446-2801010
6443-2801080260-2801100-01260В-2801152-10260-2801172-106322-2801184
КрАЗ 6443164431-2801010-82
6443-280108065055-28011006505-28011526505-28011726510-2801196
КрАЗ 6443016443-2801010
6443-28011006443-28011006443-2801152-82260-2801172-106510-2801198
КрАЗ 65106510-2801010-10
6443-28011006510-2801100250Б-2801152-10250Б-28011726510-2801196
КрАЗ 6505365053-2801010
6443-2801080260-2801100-016505-28011526505-2801172250-2801184-10
КрАЗ 6505565055-2801010-10
6443-280108065055-280110065055-2801152-106505-28011726510-2801196
КрАЗ 6510165101-2801010
6443-28010806510-2801100250Б-2801152-106510-2801178250-28041846510-2801196
КрАЗ 65053165053-2801010
6443-280108065055-28011006505-28011526505-2801172250-2801184-10
КрАЗ 6510016510-2801010-10
6443-28010806510-2801100250Б-2801152-10250Б-28011726510-2801196
КрАЗ 65032165032-28010106443-28010806443-28011006443-2801152-82260-2801172-106510-2801196
КрАЗ 6503265032-2801010
6443-28010806443-28011006443-2801152-82260-2801172-106510-2801196
КрАЗ 6125С46125С4-2801010-0006443-28010806125С4- 2801100-00065055-2801152-106505-28011726510-2801196
КрАЗ 6503465032-2801010
6443-28010806443-28011006443-2801152-82260-2801172-106510-2801196
КрАЗ 6130С46130С4-2801010-0006443-280108065055-28011006505-28011526505-2801172 6510-2801196
КрАЗ 5133 Н25133 Н2-2801010-0006443-280108065055-280110065055-28011005444-280117251ЗЗВ2-2801196-000
КрАЗ 5133В25133 В2-2801010-0006443-280108065055-280110065055-28011005444-280117251ЗЗВ2-2801196-000
КрАЗ 5133 ВЕ5133 ВЕ-2801010- 0006443-2801080-01260-2801100-015133ВЕ-2801152-0005133ВЕ- 2801172-0005133ВЕ-2801194-000
5133ВЕ-2801184-000

КрАЗ 6437164371-28010106443-2801080-01260-2801100-01260В-2801152-10260-2801172-10260В-2801186-01
КрАЗ 6437264372-28010106443-2801080-01260-2801100-01260В-2801152-10260-2801172-106510-2801198-01
КрАЗ 6133 М66133 М6-2801010-0006443-2801080260-2801100-01260В-2801152-10260-2801172-10250-2801184-106510-2801196
КрАЗ 54445444-2801010-826443-280108065055-28011006443-2801152-825444-28011725444-2801196
КрАЗ 54445444-2801010 (Без спалки)6443-280108065055-28011006443-2801152-825444-28011725444-2801196
КрАЗ 7133С47133С4-2801010-000
6443-2801080-016443-2801100-826505-28011526505-2801172 6510-2801196-01
КрАЗ 7133Н47133Н4-2801010-000
6443-2801080-016443-2801100-826505-28011526505-2801172 6510-2801196-01
