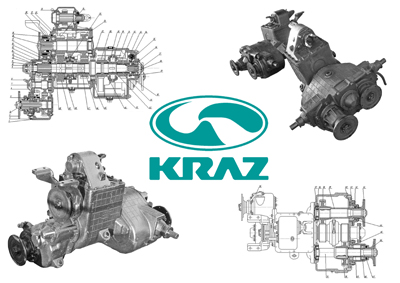

Типы раздаточных коробок на автомобилях КрАЗ
Раздаточная коробка служит для распределения крутящего момента между мостами автомобиля, а на технике повышенной проходимости КрАЗ-260, КрАЗ-260Г и КрАЗ-643701 раздаточная коробка также служит для отбора мощности на лебедку.
Раздаточная коробка находится непосредственно за коробкой передач и соединена с ней коротким карданным валом. Раздаточная коробка КрАЗ состоит из дополнительной коробки и непосредственно самой раздаточной коробки с межосевым дифференциалом. Эти два устройства объединены в одном агрегате. Дополнительная коробка представляет собой двухступенчатый редуктор, позволяющий увеличивать крутящий момент в трансмиссии.
На раздаточных коробках КрАЗ применяют тугую посадку шестерни на вал без шпонки. Для устранения нагрузок на привод изменена конструкция шестерни и улучшено качество изготовления деталей привода. Для повышения надёжности раздаточной коробки КрАЗ на производстве была усилена прочность вилки переключения ступеней. Термообработка шестерни раздаточной коробки улучшила износостойкость зубьев. На раздаточной коробке КрАЗ применены тарельчатые пружинные шайбы, которые заменили устаревшие плоские шайбы, устанавливаемые под фланцы карданного вала.
Раздаточная коробка, устанавливаемая на технике КрАЗ, является надежным узлом автомобиля. Высокий уровень надежности раздаточной коробки подтверждают испытания, проведённые с учетом всех реальных нагрузок и сил, действующих на детали. Раздаточная коробка КрАЗ прошла комплекс исследовательских, конструкторских и технологических проверок.
Мы предлагаем Вам ознакомиться с ассортиментом раздаточных коробок КрАЗ, которые Вы можете заказать через нашу компанию на любом из наших складов. У нас всегда в наличии большой ассортимент запасных частей для техники Кременчугского автомобильного завода. У нас регулярные поставки с завода. Наша компания — надёжный поставщик автокомпонентов для техники КрАЗ.
В таблице приведены данные по применяемости раздаточных коробок на автомобилях КрАЗ.
Таблица применяемости раздаточных коробок на автомобилях КрАЗ
| №
п/п | № чертежа подвески раздаточной коробки | Номер раздаточной коробки | Сборочный чертеж | высшая | низшая | Межос. диф-л +/− | Фланцы ISO +/− | Привод ОМ(мощн. КВт)(л.с) -2051.../-4202.../-// iком | Применяемость |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 260Г-1800008-10 | 260-1800010 | См. 260Г-1800008-10,
260-1800010 | 1,013 | 1,31 | + | − | -4202... // iком=0,9 36,8 (50) | КрАЗ-260
|
| 2 | 260ГС-1800008-10 | 260С-1800010 | 1,013 | 1,31 | + | − | |||
| 3 | 260В-1800008-10 | 260В-1800010 | 1,013 | 1,31 | + | − | - | КрАЗ-260
| |
| 4 | 260ВС-1800008-10 | 260ВС-18000-10 | 1,013 | 1,31 | + | − | |||
| 5 | 6437-1800008-10 | 6437-1800010 | См.6437-1800008-10
6437-1800010 | 1,013 | 1,31 | − | − | -4202… // iком=0,9 36,8(50) | КрАЗ-6437,63221
|
| 6 | 643701-18000008-10 | 643701-180008-10 | 1,013 | 1,31 | − | − | |||
| 7 | 6443-1800008 | БЧ 6443-1800010 см 6437 | См. 6443-1800008,
6443-1800010 | 0,95 | 1,31 | − | − | - | КрАЗ-6443,65032
|
| 8 | 644301-1800008 | БЧ 644301-1800010 | 0,95 | 1,31 | − | − | |||
| 9 | 260-1800008-30 | 260-1800010-20 | См. 260-1800008-30,
260-1800010-20 | 1,013 | 1,31 | + | − | 260Д-20510-10
132,5 (180)iком=1 | КрАЗ-260
|
| 10 | 260C-180000-30 | 260С-1800010-20 | 1,013 | 1,31 | + | − | |||
| 11 | 260-1800010-30 | 1,013 | 1,31 | + | − | ||||
| 12 | 260С-1800010-30 | 1,013 | 1,31 | + | − | ||||
| 13 | «Хьюстон» | 260-1800010-40 | 1,013 | 1,31 | + | − | |||
| 14 | 260С-1800010-40 | 1,013 | 1,31 | + | − | ||||
| 15 | 6322-1800008 | 6322-1800010 | См. 6322-1800008,
6322-1800010 | 0,95 | 1,31 | + | − | -4202... // iком=0,9 36,8(50) | КрАЗ-6322,63221
|
| 16 | 632201-1800008 | 632201-1800010 | 0,95 | 1,31 | + | − | |||
| 17 | 6446-1800008 | 6446-1800010 | 0,95 | 1,31 | + | − | - | КрАЗ-6446
| |
| 18 | 644601-1800008 | 644601-1800010 | 0,95 | 1,31 | + | − | |||
| 19 | 6322-1800008-20 | 6322-1800010-20 | См. 260-1800008-30,
260-1800010-20 | 0,95 | 1,31 | + | − | 260Д-20510-10
132,5(180)iком=1 | КрАЗ-63221
|
| 20 | 632201-1800008-20 | 632201-1800020 | 0,95 | 1,31 | + | − | |||
| 21 | 6322-1800008-30 | 6322-1800010-30 | 0,95 | 1,31 | + | − | |||
| 22 | 632201-1800008-30 | 632201-1800010-30 | 0,95 | 1,31 | + | − | |||
| 23 | 63221-1800008 | 63221-1800010 | См. 63221-1800008,
63221-1800010 | 0,95 | 1,31 | − | − | ||
| 24 | 632211-1800008 | 632211-1800010 | 0,95 | 1,31 | − | − | |||
| 25 | 5133ВЕ-1800008-000 | 5133ВЕ-1800010-000 | 5133ВЕ-1800010-000 | 0,95 | — | − | ISO | -4202... // iком=0,9 36,8(50) | КрАЗ-5133ВЕ,
5233ВЕ |
| 26 | 5133ВЕ-1800008-001 | 5133ВЕ-1800010-001 | 0,95 | — | − | ISO | |||
| 27 | 260-1800008-20 | 260-1800010-10 | См. 260-1800008-20,
260-1800010-10 | 1,013 | 1,31 | + | ISO | -4202... // iком=0,9 36,8(50) | КрАЗ-260
|
| 28 | 260С-1800008-20 | 260С-1800010-10 | 1,013 | 1,31 | + | ISO | |||
| 29 | 260В-1800008-20 | 260В-1800010-10 | 1,013 | 1,31 | + | ISO | - | КрАЗ-260В
| |
| 30 | 260ВС-1800008-20 | 260ВС-1800010-10 | 1,013 | 1,31 | + | ISO | |||
| 31 | 6322-1800008-10 | 6322-1800010-10 | 0,95 | 1,31 | + | ISO | -4202...// iком=0,85 36,8 (50) | КрАЗ-6322
| |
| 32 | 632201-1800008-10 | 632201-1800010-10 | 0,95 | 1,31 | + | ISO | |||
| 33 | 6446-180000810 | 6446-1800010-10 | 0,95 | 1,31 | + | ISO | - | КрАЗ-6446
| |
| 34 | 644601-1800008-10 | 644601-1800010-10 | 0,95 | 1,31 | + | ISO | |||
| 35 | 6437-1800008-20 | 6437-1800010-10 | См. 6437-1800008-20,
6437-1800008-10 | 1,013 | 1,31 | − | ISO | -4202...// iком=0,85 36,8 (50) | КрАЗ-6437
|
| 36 | 6437-1800008-20 | 643701-1800010-10 | 1,013 | 1,31 | − | ISO | |||
| 37 | 6443-1800008010 | 6443-1800010-10 | 0,95 | 1,31 | − | ISO | - | КрАЗ-6443,65032
| |
| 38 | 644301-1800008-10 | 644301-1800010-10 | 0,95 | 1,31 | − | ISO | |||
| 39 | 6322-1800008-50 | 6322-1800010-50 | 0,95 | 1,31 | + | ISO | 260Д-2051010
132,5 (180) (max 330) iком=1 | КрАЗ-63221
| |
| 40 | 632201-1800008-50 | 632201-1800010-50 | 0,95 | 1,31 | + | ISO | |||
| 41 | 632211-1800008-10 | 632211-1800010-10 | 0,95 | 1,31 | − | ISO | |||
| 42 | 632211-1800008-10 | 632211-1800010-10 | 0,95 | 1,31 | − | ISO | |||
| Без стояночного тормоза | |||||||||
| 43 | 6443-1800008-20 | 6443-1800020 | 6443-1800020 | 0,95 | 1,31 | − | − | - | КрАЗ-6443
|
| 44 | 644301-1800008-20 | 644301-1800020 | 0,95 | 1,31 | − | − | |||
| 45 | 6443-1800008-30 | 6443-1800020-10 | 0,95 | 1,31 | − | ISO | - | ||
| 46 | 644301-1800008-30 | 644301-1800020-10 | 0,95 | 1,31 | − | ISO | |||
| 47 | 6322-1800008-60 | 6322-1800020 | 6322-1800020 | 0,95 | 1,31 | + | ISO | -4202...// iком=0,85 | КрАЗ-6322
|
| 48 | - | 0,95 | 1,31 | + | ISO | ||||
| 49 | 6446-1800008-20 | 6446-1800020 | См. 6322-1800008-06 | 0,95 | 1,31 | + | ISO | - | КрАЗ-6446
|
| 50 | - | 0,95 | 1,31 | + | ISO | ||||
| 51 | 6322-1800008-70 | 6322-180002010-70 | Для протокольного состава | 0,95 | 1,31 | + | ISO | 260Д-2051010 | КрАЗ-6322
|
