Манометр: давление - под контролем

#Манометр 06.11.2019
Манометр: давление - под контролем

В любом транспортном средстве есть системы и агрегаты, требующие контроля давления газа или жидкости — колеса, масляная система двигателя, гидросистема и другие. Для измерения давления в данных системах предназначены специальные приборы — манометры, о типах и применении которых рассказано в статье.


Что такое манометр

Автомобильный манометр (от греческого «manos» — неплотный, и «metreo» — измеряю) — прибор для измерения давления газов и жидкостей в различных системах и агрегатах транспортных средств.

Для нормальной и безопасной эксплуатации автомобилей, автобусов, тракторов и иной техники необходимо контролировать давление газов и жидкостей в различных системах — воздуха в шинах колес и пневматических системах, масла в двигателе и гидравлической системе, и других. Для решения этой задачи используются специальные приборы — манометры. По показаниям манометра водитель судит об исправности указанных систем, осуществляет корректировку режимов их работы или принимает решение о ремонте.

Для корректного измерения давления необходимо использовать манометр с соответствующими характеристиками. А чтобы сделать выбор такого прибора, следует разобраться в их существующих типах и особенностях.


Типы и конструкция манометров

В автомобилях используется два типа приборов для измерения давления:

  • Манометры;
  • Указатели давления.

Манометры — приборы со встроенным чувствительным элементом, взаимодействующим со средой, давление которой необходимо измерить. В автотранспорте наиболее часто используются пневматические манометры для измерения давления воздуха в шинах колес и пневматической системе, а также для оценки компрессии в цилиндрах двигателя. Масляные манометры применяются реже, их можно встретить на технике с развитой гидравлической системой.

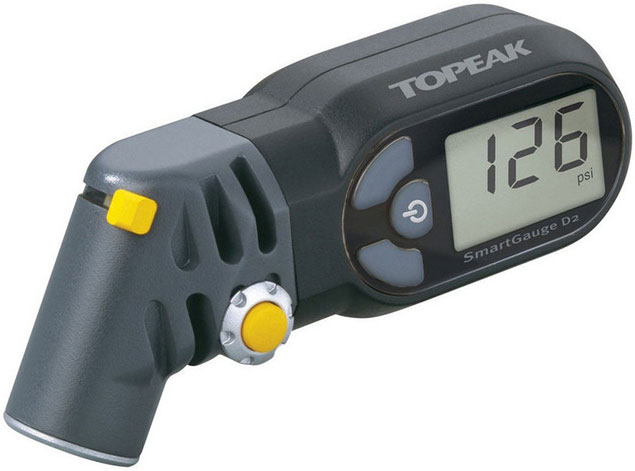

Электронный шинный манометр
Электронный шинный манометр

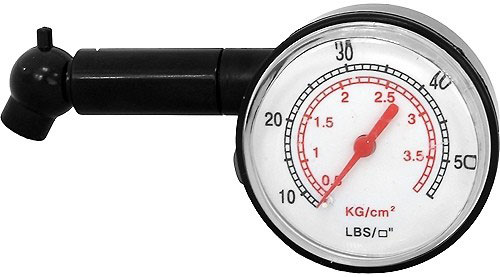

Механический шинный манометр
Механический шинный манометр

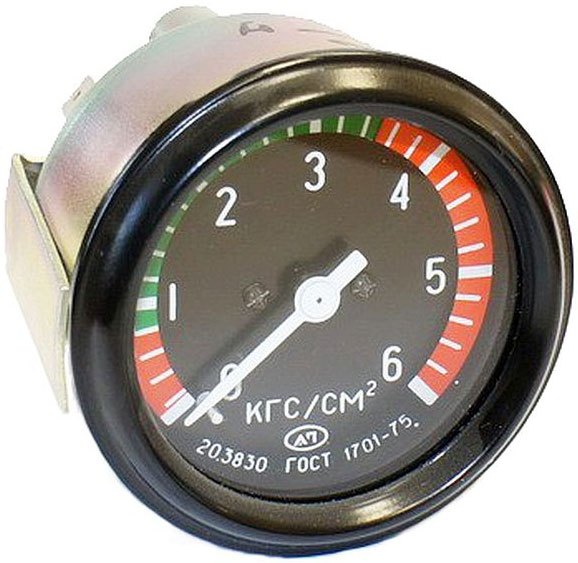

Указатели давления — приборы, в которых чувствительный элемент выполнен в виде выносного датчика. Давление измеряется датчиком, который преобразует механическую величину в электрическую. Полученный таким образом электрический сигнал поступает на указатель давления стрелочного или цифрового типа. Указатели давления могут быть масляными и пневматическими.

Все приборы делятся на две группы по способу измерения и отображения информации:

  • Механические стрелочные;
  • Электронные цифровые.

Оба типа манометров имеют принципиально одинаковое устройство. Основу прибора составляет чувствительный элемент, который контактирует со средой и воспринимает ее давление. С чувствительным элементом связан преобразователь — устройство, преобразующее одну механическую величину (давление среды) в другую механическую величину (отклонение стрелки) или в электронный сигнал. С преобразователем связано устройство индикации — стрелка с циферблатом или ЖК-дисплей. Все эти компоненты помещены в корпус, на котором располагается штуцер и вспомогательные детали (кнопки или рычаги для сброса давления, рукоятки, металлические кольца и другие).


В автотранспорте используются механические манометры деформационного типа (пружинные) двух видов — на основе трубчатой (трубка Бурдона) и коробчатой (сильфон) пружины.

Основу прибора первого типа составляет герметичная металлическая трубка в виде полукольца (дуги), один конец которой жестко зафиксирован в корпусе, а второй — свободный, он связан с преобразователем (передаточным механизмом). Преобразователь выполняется в виде системы рычагов и пружин, связанных со стрелкой. Трубка соединена со штуцером, который присоединяется к системе для измерения давлений в ней. При повышении давления трубка стремится разогнуться, ее свободный край приподнимается и тянет за собой рычаги передаточного механизма, которые, в свою очередь, отклоняют стрелку. Положение стрелки соответствует величине давления в системе. При понижении давления трубка за счет своей упругости возвращается в исходное положение.

Основу прибора второго типа составляет гофрированная металлическая коробка (сильфон) цилиндрической формы — фактически, это две гофрированные круглые мембраны, соединенные тонким пояском. В центре одного основания коробки располагается подводящая трубка, оканчивающаяся штуцером, а центр второго основания соединен рычагом передаточного механизма. При повышении давления мембраны расходятся друг от друга, это смещение фиксируется передаточным механизмом и отображается движением стрелки по циферблату. При понижении давления мембраны благодаря своей упругости вновь сдвигаются и принимают первоначальное положение.

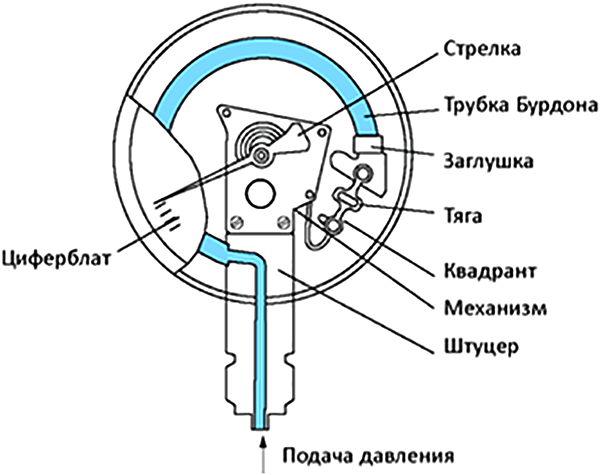

Устройство манометра с трубчатой пружиной (трубкой Бурдона)
Устройство манометра с трубчатой пружиной (трубкой Бурдона)

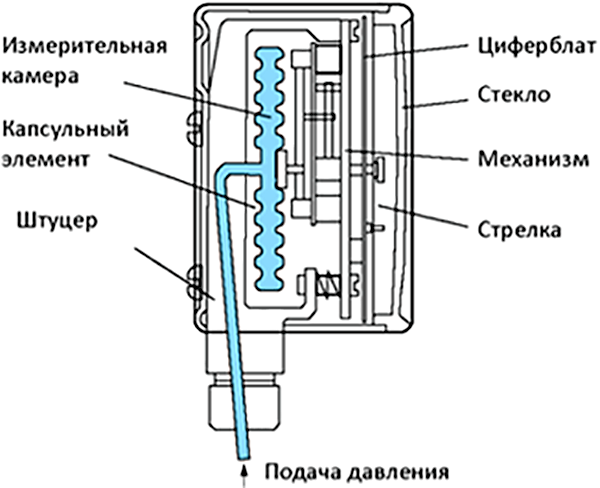

Устройство манометра с коробчатой пружиной (камерой)
Устройство манометра с коробчатой пружиной (камерой)

Электронные манометры могут оснащаться чувствительными элементами пружинных типов, однако сегодня чаще используются специальные компактные датчики давления, преобразующие величину давления газа или жидкости в электронный сигнал. Этот сигнал преобразуется специальной схемой и отображается на цифровом индикаторе.


Функционал, характеристики и применяемость манометров

Предназначенные для автотракторной техники манометры можно разделить на несколько типов по назначению:

  • Шинные переносные и стационарные — для измерения давления воздуха в шинах;
  • Переносные пневматические для проверки компрессии в цилиндрах двигателя;
  • Пневматические стационарные для измерения давления в пневматических системах;
  • Масляные для измерения давления масла в двигателе.

В зависимости от применяемости манометров используются различные типы штуцеров и оформление корпусов. Переносные приборы обычно имеют ударопрочные корпуса и безрезьбовые (приставные) штуцеры, которые для обеспечения герметичности необходимо плотно прижимать к вентилю колеса, головке двигателя и т.д. причем в шинных манометрах штуцер чаще всего располагается под углом к оси прибора. В стационарных приборах используются резьбовые штуцеры с дополнительным уплотнением, в таких манометрах и указателях давления также могут располагаться лампы подсветки и разъемы для их подключения.

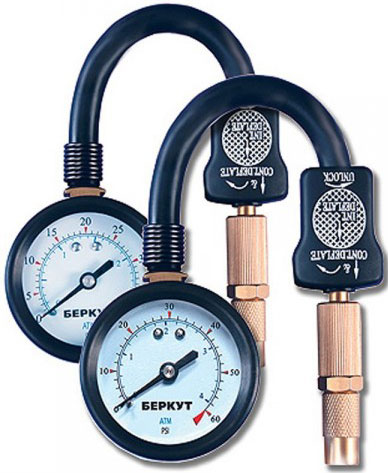

Манометр с дефлятором
Манометр с дефлятором

У приборов может быть различный вспомогательный функционал:

  • Наличие удлинительной стальной трубки или гибкого шланга;
  • Наличие клапана для фиксации результата измерений (соответственно, предусмотрена и кнопка для сброса давления и обнуления прибора перед новым измерением);
  • Наличие дефляторов — регулируемых клапанов для контролируемого снижения давления с одновременным контролем по манометру;
  • Различные дополнительные возможности электронных приборов — подсветка, звуковая индикация и другие.

Что касается характеристик, то для автомобильных манометров важны две из них — предельное давление (диапазон измеряемых давлений) и класс точности.

Давление измеряется в килограмм-силах на квадратный сантиметр (кгс/см²), атмосферах (1 атм. = 1 кгс/см²), барах (1 бар = 1,0197 атм.) и фунт-силах на квадратный дюйм (psi, 1 psi = 0,07 атм.). На циферблате манометра обязательно указывается единица измерения, на некоторых стрелочных манометрах располагается сразу две или три шкалы, отградуированных в разных единицах измерения. В электронных манометрах можно встретить функцию переключения отображаемой на дисплее единицы измерения.

Класс точности определяет погрешность, которую вносит манометр при измерении. Класс точности прибора соответствует одной величие из ряда 0,4, 0,6, 1,0, 1,5, 2,5 и 4,0, чем меньше цифра — тем выше точность. Данные цифры указывают максимальную погрешность в процентах от диапазона измерений прибора. Например, шинный манометр с пределом измерений 6 атмосфер и классом точности 0,5 может «обманывать» всего на 0,03 атмосферы, но такой же манометр класса точности 2,5 будет давать ошибку в 0,15 атмосфер. Класс точности обычно указывается на циферблате прибора, перед этой цифрой могут стоять буквы KL или CL. Классы точности манометров должны соответствовать стандарту ГОСТ 2405-88.


Как правильно выбрать и использовать манометр

При покупке манометра необходимо учитывать его тип и особенности эксплуатации. Наиболее просто выбрать указатель давления, встраиваемый в приборную панель автомобиля — в этом случае нужно использовать прибор того типа и модели, что рекомендован автопроизводителем. Выбор стационарных манометров для гидравлических и пневматических систем тоже несложен — нужно использовать прибор с подходящим типом штуцера и диапазоном измерения давления.

Выбор шинных манометров гораздо более широк и разнообразен. Для легковых автомобилей достаточно прибора с пределом измерений до 5 атмосфер (так как нормальное давление в шинах составляет 2-2,2 атм., а в «докатках» — до 4,2-4,3 атм.), для грузовых автомобилей может потребоваться прибор на 7 или даже 11 атмосфер. Если приходится часто изменять давление в шинах, то лучше воспользоваться манометром с дефлятором. А для измерения давления в двускатных колесах грузовиков отличным решением станет прибор с удлинительной трубкой или шлангом.

Производить измерения манометром следует в соответствии с приложенной у нему инструкцией. При измерениях важно обеспечивать надежный прижим штуцера прибора к ответному штуцеру или отверстию, иначе из-за утечек воздуха возможно ухудшение точности показаний. Монтаж стационарных манометров допускается выполнять только после сброса давления в системе. При верном выборе и использовании манометра водитель всегда будет иметь информацию о давлении воздуха и масла, и сможет своевременно принять меры по устранению неисправностей.
