Коммутатор ВАЗ: основа бесконтактного зажигания волжских автомобилей

Коммутатор ВАЗ: основа бесконтактного зажигания волжских автомобилей

В автомобилях ВАЗ, начиная с модели 2105, используется бесконтактная система зажигания, управление которой осуществляется электронным коммутатором. Все, что вы хотели узнать о коммутаторах, их типах, конструкции и работе, а также о верном выборе, замене и ремонте этих устройств — рассказано в статье.


Что такое коммутатор ВАЗ

Коммутатор ВАЗ (электронный коммутатор зажигания) — электронный блок бесконтактной системы зажигания (БСЗ) автомобилей ВАЗ на основе датчика Холла; устройство для управления током первичной обмотки катушки зажигания, обеспечивающее формирование на вторичной обмотке импульсов высокого напряжения и бесперебойного искрообразования.

В поздних модификациях автомобилей ВАЗ-2105 и 2107, большинстве модификаций семейства Samara (2108, 2109, 21099), «Ока» (ВАЗ-1111) и некоторых ранних модификациях ВАЗ-2110, 2111 и 2112 с карбюраторными силовыми агрегатами использовалась БСЗ. В данной системе обычный трамблер с контактным прерывателем был заменен двумя устройствами — распределителем зажигания с датчиком импульсов (в качестве которого выступает датчик Холла) и работающим с ним в паре электронным коммутатором. Именно из-за отсутствия прерывателя контактного типа эта система получила название бесконтактной.

Электронный коммутатор (в зависимости от модели) выполняет несколько функций:

  • Управление током в первичной обмотке катушки (коммутация) в соответствии с сигналом, формируемым импульсным датчиком;
  • Установка оптимального режима работы системы зажигания (установка оптимального времени накопления энергии искры, изменение угла опережения зажигания и другие);
  • Защита низковольтного контура системы зажигания от чрезмерных нагрузок, коротких замыканий и других нештатных (аварийных) ситуаций;
  • Управление работой системы зажигания при запуске и остановке двигателя (главным образом — принудительное прекращение процесса искрообразования при остановленном двигателе).

Коммутатор является одним из основных компонентов БСЗ, обеспечивая ее нормальную работу. Указанные функции могут достигаться различными техническими средствами, поэтому сегодня существует большое разнообразие электронных коммутаторов для автомобилей ВАЗ — рассмотрим их подробнее.


Модели, конструкция и характеристика коммутаторов ВАЗ

Используемые на автомобилях ВАЗ электронные коммутаторы делятся на две большие группы:

  • Транзисторные;
  • На основе специализированных микросхем.
Устройство современного коммутатора ВАЗ
Устройство современного коммутатора ВАЗ



Типовая схема подключения электронного коммутатора
Типовая схема подключения электронного коммутатора

Наиболее просто устроены транзисторные коммутаторы, которые были исторически первыми (они пришли на смену контактно-транзисторных устройств, широко использовавшихся на автомобилях ВАЗ «Классика»). В сущности, это электронный ключ, дополненный усилителем сигнала от датчика импульсов, а также элементами защиты и температурной компенсации. Ключ построен на одном мощном транзисторе, который управляется одним или двумя транзисторами, усиливающими и изменяющими сигнал от датчика Холла. В качестве элементов защиты могут выступать включенные в схему стабилитроны (предотвращают скачки напряжения), тиристоры (отключающие коммутатор или его отдельные элементы в аварийных режимах) и другие детали. А элементы температурной компенсации (цепочки резисторов и конденсаторов) обеспечивают постоянство режимов работы полупроводниковых приборов во всем допустимом температурном диапазоне.

Работает транзисторный коммутатор довольно просто. Пока сигнал от датчика Холла отсутствует, электронный ключ открыт и по первичной обмотке катушки течет постоянный ток — в данный момент во вторичной обмотке никакого тока нет. Когда от датчика поступает сигнал, ключ закрывается, прерывая ток в первичной обмотке. Из-за наличия индуктивности ток в первичной обмотке падает до нулевого значения не мгновенно, а в течение какого-то периода (доли секунды), возникает явление электромагнитной индукции — вследствие этого эффекта во вторичной обмотке тоже возникает переменный ток высокого напряжения. Данный ток через трамблер поступает на свечу зажигания, где происходит искрообразование и воспламенение горючей смеси. В последующий момент через первичную обмотку вновь протекает постоянный ток, поэтому во вторичной обмотке ток вновь исчезает. Затем описанные процессы повторяются вновь до 200-300 раз в секунду.

Транзисторная схемотехника заложена в коммутатор модели 76.3734. Это устройство отличается простой и надежностью, однако у него есть ряд недостатков. Например, с ростом частоты вращения коленчатого вала существенно снижается ток во вторичной обмотке, также коммутатор имеет ограниченный функционал и не может обеспечить эффективную работу системы зажигания на всех режимах.

Этих недостатков лишены электронные коммутатору на основе специализированных микросхем. В таком коммутаторе тоже используется электронный ключ на мощном транзисторе, однако управление ключом возложено на микросхему, что значительно расширяет функции и возможности всего устройства. В частности, в коммутаторах с микросхемами реализованы функции регулирования времени накопления энергии в катушке, безыскровой отсечки (ограничения искрообразования при включенном зажигании, но остановленном двигателе), различных уровней защиты и другие. Благодаря возможности регулирования времени накопления энергии, коммутаторы на микросхемах обеспечивают стабильное искрообразование во всем диапазоне оборотов коленчатого вала, чем и обусловлено их широчайшее распространение.

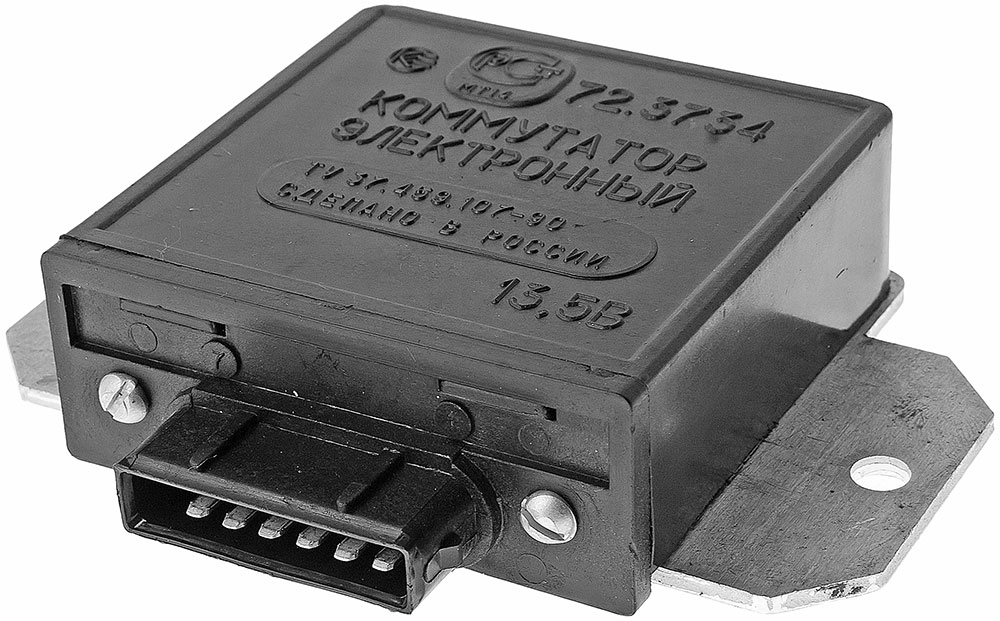

На микросхемах построены коммутаторы моделей 036.3734, 42.3734, 72.3734 (все на отечественной элементной базе) и их модификации, 98.3734, немецкий HUCO.13 8090 и другие (на зарубежных микросхемах).

Электронные коммутаторы делятся еще на два типа по количество каналов управления:

  • Одноканальные;
  • Двухканальные.

К одноканальным относятся все описанные выше устройства. Они предназначены для работы с одной катушкой зажигания, поэтому в системах с двумя катушками приходится использовать два одинаковых коммутатора, работающих с одним импульсным датчиком. Двухканальные коммутаторы — специализированные устройства для управления сразу двумя катушками зажигания. К устройствам этого типа относят коммутатор модели 133.3774 некоторых модификаций.

Конструктивно все коммутаторы ВАЗ выполнены в виде компактных пластиковых блоков с интегрированными алюминиевыми теплоотводами (они обеспечивают охлаждение мощного транзистора в процессе работы системы зажигания). В теплоотводах выполнены проушины или отверстия для монтажных винтов, с их помощью коммутатор монтируется на кронштейн или непосредственно на кузова автомобиля. Подключение коммутатора к электросистеме осуществляется с помощью одного стандартного разъема с контактами ножевого типа, расположенного на стенке корпуса.

К основным характеристикам электронных коммутаторов системы зажигания можно отнести:

  • Ток коммутации;
  • Предельные частоты вращения коленчатого вала, при которых обеспечивается бесперебойное искрообразование;
  • Допустимое и максимальное напряжения питания;
  • Время безыскровой отсечки.

У современных коммутаторов для автомобилей ВАЗ ток коммутации лежит в пределах 7-8 А, рабочие напряжения — от 6 до 18 В, максимальное напряжение — до 25-30 В в течение пяти минут, предельные частоты вращения коленвала — от 20 до 7000 об/мин, а время безыскровой отсечки — не более 2-3 секунд.


Как правильно подобрать, заменить и отремонтировать коммутатор ВАЗ

Расположение электронного коммутатора зажигания
Расположение электронного коммутатора зажигания

В процессе эксплуатации автомобиля коммутатор может выйти из строя, частично или полностью нарушив работу двигателя. Главный признак поломки коммутатора — слабая/нестабильная искра или ее полное отсутствие. Если другие причины появление такого симптома исключены, то следует проверить коммутатор, и в случае его неисправности — заменить. Простейшая проверка заключается в подключении в разрыв провода, идущего от коммутатора на первичную обмотку катушки (клемма «К» на катушке и клемма «1» на коммутаторе), контрольной лампы или тестера (это нужно делать при выключенном зажигании). Если коммутатор работает, то при включении зажигании лампа будет мигать, если этого не происходит, то лучше поставить новый коммутатор.

На замену следует брать коммутатор того же типа, что был установлен на автомобиль ранее, либо совместимые с другими элементами системы зажигания аналоги. Например, с коммутаторами 036.3734, 76.3734 (и другими 3734) совместимы распределители модельного ряда 3706 и катушки зажигания 3705, но возможны и другие варианты.

Замена коммутатора на всех моделях ВАЗ проста:

  1. Выключить зажигание, снять клемму с АКБ;
  2. Отсоединить от коммутатора электрический разъем со жгутом проводов;
  3. Вывернуть два монтажных винта/болта, демонтировать устройство;
  4. Установить новый коммутатор, предварительно очистив его монтажную площадку от загрязнений и следов коррозии;
  5. Выполнить все электрические соединения.

После замены электронного коммутатора необходимо настроить угол опережения зажигания, а иногда выполнить и другие регулировки. Каких-либо дополнительных операций с самим коммутатором не требуется. Если деталь подобрана и установлена правильно, то система зажигания автомобиля ВАЗ будет нормально функционировать в любых условиях.
