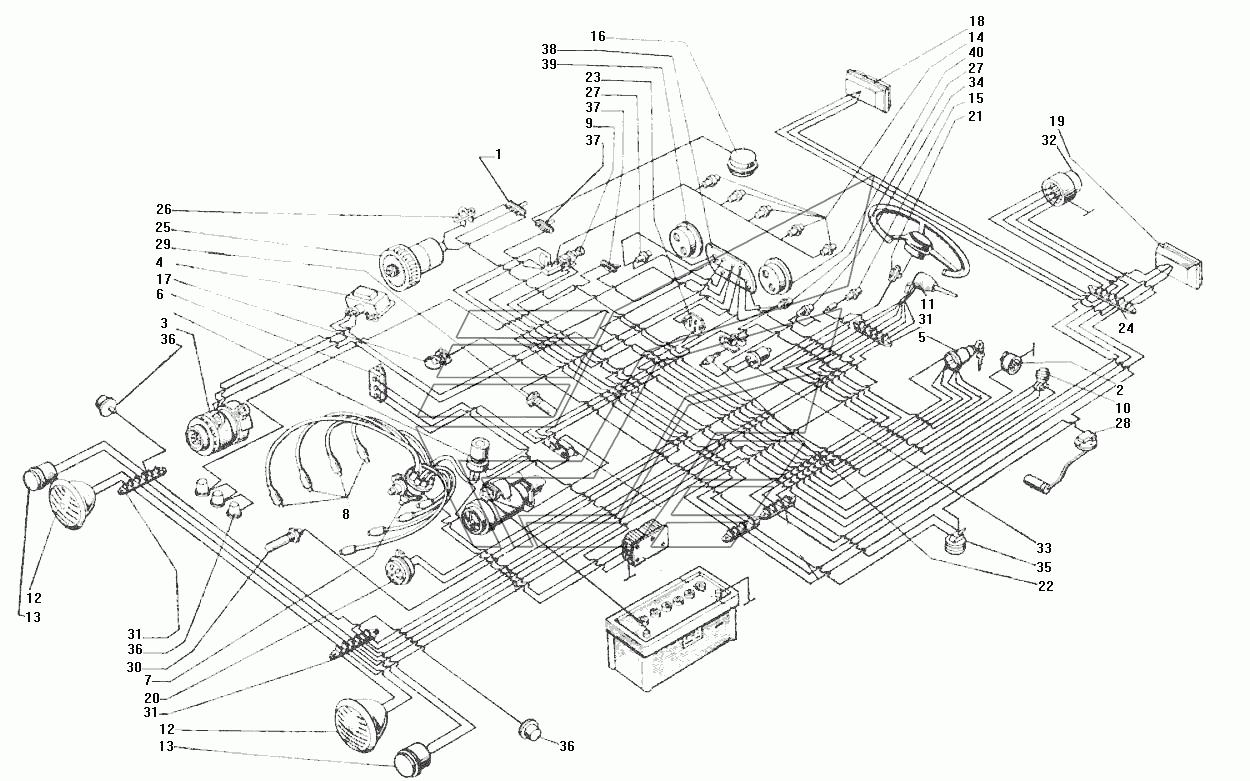

Схема электрооборудования ЗИЛ-130. Каталог 1985г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Плафон кабины типа ПК201 в сборе

Заводской номер: 130Т-3714010-Б Количество на модель: 1
130Т-3714010-Б
1

Номер детали на чертеже:

Щиток приборов типа КП204АТ в сборе

Заводской номер: 131-3801010-20 Количество на модель: 1
131-3801010-20
1

Номер детали на чертеже:

Щиток приборов

Заводской номер: 130-3801010-Б Количество на модель: 2
130-3801010-Б
2

Номер детали на чертеже:

Фара противотуманная типа ФГ152-Б

Заводской номер: 133ВЯ-3743010 Количество на модель: 1
133ВЯ-3743010
1
151594
РУДЕНСК
112.05.41 б/л 112.05.41
Производитель: РУДЕНСК

Номер детали на чертеже:

Панель соединительная трехклеммная

Заводской номер: 120-3723032-Б Количество на модель: 1
120-3723032-Б
1

Номер детали на чертеже:

Предохранитель 20А

Заводской номер: 120-3722150 Количество на модель: 1
120-3722150
1
694574
IMPULS
29.3722 (0128.3708-800 IM) 294.3722 20А, 29.3722
Код: 694574
Артикул: 29.3722 (0128.3708-800 IM), 294.3722 20А, 29.3722
Производитель: IMPULS
1

Номер детали на чертеже:

1

Переключатель

Заводской номер: 120-3713300 Количество на модель: 3
120-3713300
3
169231
UAZ
315100-3710020-00 ВК26-А2/ 315100-3710020-00/ 315100371002000, ВК26-А2
Код: 169231
Артикул: 315100-3710020-00, ВК26-А2/ 315100-3710020-00/ 315100371002000, ВК26-А2
Производитель: UAZ
210090
КЭП
ПП-45М
Код: 210090
Артикул: ПП-45М,
Производитель: КЭП
2

Номер детали на чертеже:

2

Розетка штепсельная переносной лампы 47-К в сборе

Заводской номер: 120-3715020-Б Количество на модель: 2
120-3715020-Б
2
336201
ТОЧМАШ
47К 47-К
Код: 336201
Артикул: 47К, 47-К
Под заказ

На складах : Под заказ

Производитель: ТОЧМАШ
3

Номер детали на чертеже:

3

Генератор 32.3701 в сборе

Заводской номер: 130-3701010-21 Количество на модель: 2
130-3701010-21
2
019208
ELTRA
32.3701
Код: 019208
Артикул: 32.3701,
Производитель: ELTRA
116797
ELTRA
322.3701 32.3701
Производитель: ELTRA
704354
ЗиТ
1661.3701000-03 1661.3701-03, 32.3701
Код: 704354
Артикул: 1661.3701000-03, 1661.3701-03, 32.3701
Производитель: ЗиТ
4

Номер детали на чертеже:

4

Регулятор напряжения 201.3702 в сборе

Заводской номер: 130-3702010-11 Количество на модель: 2
130-3702010-11
2
017246
КЗАЭ
201.3702000 201.3702
Код: 017246
Артикул: 201.3702000, 201.3702
Под заказ

На складах : Под заказ

Производитель: КЗАЭ
5

Номер детали на чертеже:

5

Выключатель зажигания ВК350 в сборе

Заводской номер: 130-3704010-А Количество на модель: 3
130-3704010-А
3
078613
АВТОАРМАТУРА
1202.3704-08 12.3704-08А, ВК350
Производитель: АВТОАРМАТУРА
083722
АВТОАРМАТУРА
12.02.3704-08.01А 12.3704-08.01, ВК350
Производитель: АВТОАРМАТУРА
6

Номер детали на чертеже:

6

Резистор цепи катушки зажигания СЭ107

Заводской номер: 130-3705050 Количество на модель: 2
130-3705050
2
015261
СОАТЭ
СЭ107 У-ХЛ СЭ107
Производитель: СОАТЭ
7

Номер детали на чертеже:

7

Распределитель 46.3706

Заводской номер: 130-3706010-30 Количество на модель: 3
130-3706010-30
3
017169
СОАТЭ
Р137-01 4601.3706
Производитель: СОАТЭ
727425
PEKAR
Р137-01 4601.3706
Код: 727425
Артикул: Р137-01, 4601.3706
Под заказ

На складах : Под заказ

Производитель: PEKAR
777226
ЭЛЕКТРОМ
ЭР137-01 Р137-01, 4601.3706
Код: 777226
Артикул: ЭР137-01, Р137-01, 4601.3706
Производитель: ЭЛЕКТРОМ
8

Номер детали на чертеже:

8

Свеча зажигания типа А11-А в сборе

Заводской номер: 130-3707010-А Количество на модель: 3
130-3707010-А
3
021183
APS
А11
Код: 021183
Артикул: А11,
Под заказ

На складах : Под заказ

Производитель: APS
059607
BOSCH
0241225549 А11
Производитель: BOSCH
9

Номер детали на чертеже:

9

Переключатель света центральный

Заводской номер: 130-3709020 Количество на модель: 1
130-3709020
1
10

Номер детали на чертеже:

10

Переключатель света фар ножной

Заводской номер: 130-3709036 Количество на модель: 1
130-3709036
1
11

Номер детали на чертеже:

11

Переключатель в сборе

Заводской номер: 130-3709060-20 Количество на модель: 2
130-3709060-20
2
12

Номер детали на чертеже:

12

Фара ФГ122-ГВ

Заводской номер: 130-3711010-Б2 Количество на модель: 3
130-3711010-Б2
3
693996
ОСВАР
62.3711-11БЛ ФГ122БВ
Производитель: ОСВАР
060995
ОСВАР
ФГ122-3711010-ГВ2 ФГ122-3711010-ГВ1
Производитель: ОСВАР
13

Номер детали на чертеже:

13

Фонарь передний ПФ130 в сборе

Заводской номер: 130-3712010-Б Количество на модель: 3
130-3712010-Б
3
14

Номер детали на чертеже:

14

Патроны подсвета приборов с лампами

Заводской номер: 130-3713228-Б Количество на модель: 1
130-3713228-Б
1
15

Номер детали на чертеже:

15

Патрон контрольной лампы дальнего света с лампой в сборе

Заводской номер: 130-3713258 Количество на модель: 1
130-3713258
1
16

Номер детали на чертеже:

16

Плафон кабины ПК201-А

Заводской номер: 130-3714010-Б Количество на модель: 2
130-3714010-Б
2
17

Номер детали на чертеже:

17

Лампа подкапотная ПД308А в сборе

Заводской номер: 130-3715060-А Количество на модель: 2
130-3715060-А
2
072928
ОСВАР
ПД308А-У-ХЛ ПД308А
Производитель: ОСВАР
18

Номер детали на чертеже:

18

Фонарь задний правый ФП130-Б или 357.3716 в сборе

Заводской номер: 130-3716010 Количество на модель: 2
130-3716010
2
068083
РУДЕНСК
112.01.15-14 ФП130
Производитель: РУДЕНСК
068084
РУДЕНСК
112.01.15-15 ФП130Б
Производитель: РУДЕНСК
19

Номер детали на чертеже:

19

Фонарь задний левый ФП130 или 357.3716 в сборе

Заводской номер: 130-3716011 Количество на модель: 2
130-3716011
2
068083
РУДЕНСК
112.01.15-14 ФП130
Производитель: РУДЕНСК
068084
РУДЕНСК
112.01.15-15 ФП130Б
Производитель: РУДЕНСК
20

Номер детали на чертеже:

20

Сигнал звуковой С311-01

Заводской номер: 130-3721020-02 Количество на модель: 2
130-3721020-02
2
018701
ЛЭТЗ
С 311-01 С311-01
Производитель: ЛЭТЗ
995594
СОАТЭ
0311-01 С311-01
Код: 995594
Артикул: 0311-01, С311-01
Под заказ

На складах : Под заказ

Производитель: СОАТЭ
712755
AVTOELECTRICA
С311-01 AE С311-01
Код: 712755
Артикул: С311-01 AE, С311-01
Производитель: AVTOELECTRICA
21

Номер детали на чертеже:

21

Устройство контактное в сборе

Заводской номер: 130-3721072 Количество на модель: 2
130-3721072
2
22

Номер детали на чертеже:

22

Предохранитель 6А

Заводской номер: 130-3722105 Количество на модель: 1
130-3722105
1
23

Номер детали на чертеже:

23

Предохранитель 7,5А

Заводской номер: 130-3722210 Количество на модель: 1
130-3722210
1
24

Номер детали на чертеже:

24

Панель соединительная четырехклеммная 16.3723

Заводской номер: 130-3723043 Количество на модель: 1
130-3723043
1
016626
ЛЭТЗ
16.3723
Производитель: ЛЭТЗ
25

Номер детали на чертеже:

25

Электродвигатель вентилятора отопителя 192.3730

Заводской номер: 130-3730010 Количество на модель: 2
130-3730010
2
26

Номер детали на чертеже:

26

Сопротивление электродвигателя отопителя

Заводской номер: 130-3730166 Количество на модель: 2
130-3730166
2
27

Номер детали на чертеже:

27

Лампа контрольная аварийного перегрева

Заводской номер: 130-3803021 Количество на модель: 3
130-3803021
3
28

Номер детали на чертеже:

28

Датчик указателя уровня топлива

Заводской номер: 130-3806040-01 Количество на модель: 1
130-3806040-01
1
29

Номер детали на чертеже:

29

Датчик указателя температуры охлаждающей жидкости ТМ100-В

Заводской номер: 130-3808012-А Количество на модель: 1
130-3808012-А
1
015629
КЗАЭ
ТМ100В-3808000
Производитель: КЗАЭ
294686
PRAVT
PR.ТМ-100 В ТМ100В
Код: 294686
Артикул: PR.ТМ-100 В, ТМ100В
Под заказ

На складах : Под заказ

Производитель: PRAVT
30

Номер детали на чертеже:

30

Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05

Заводской номер: 130-3808014 Количество на модель: 1
130-3808014
1
027693
КЗАЭ
ТМ111-3808000-05
Код: 027693
Артикул: ТМ111-3808000-05,
Под заказ

На складах : Под заказ

Производитель: КЗАЭ
814652
АВТОТРЕЙД
ТМ111-05 АТ БЛ ТМ111-3808000-05, ТМ111-05
Код: 814652
Артикул: ТМ111-05 АТ БЛ, ТМ111-3808000-05, ТМ111-05
Нет в наличии

На складах : Нет в наличии

Производитель: АВТОТРЕЙД
31

Номер детали на чертеже:

31

Панель соединительная пятиклеммная 17.3723

Заводской номер: 150В-3723079 Количество на модель: 3
150В-3723079
3
016627
ЛЭТЗ
17.3723
Производитель: ЛЭТЗ
32

Номер детали на чертеже:

32

Розетка прицепа ПС300А-100

Заводской номер: 164-3716110 Количество на модель: 1
164-3716110
1
33

Номер детали на чертеже:

33

Реле-прерыватель указателей поворота

Заводской номер: 164-3726026 Количество на модель: 2
164-3726026
2
34

Номер детали на чертеже:

34

Лампа контрольная указателей поворота

Заводской номер: 164-3803025 Количество на модель: 2
164-3803025
2
35

Номер детали на чертеже:

35

Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе

Заводской номер: 431410-3720010 Количество на модель: 2
431410-3720010
2
015515
АВТОПРИБОР НПК
2802.3829010
Производитель: АВТОПРИБОР НПК
042749
ЭМИ
6042.3829 ММ125Д(шестигран=22мм), ММ125Д
Производитель: ЭМИ
066099
АВТОПРИБОР НПК
2812.3829010 2802.3829010
Производитель: АВТОПРИБОР НПК
36

Номер детали на чертеже:

36

Фонарь опознавательный автопоезда и указателей поворота УП101-01

Заводской номер: 45 7374 3331 Количество на модель: 5
45 7374 3331
5
478598
ТЕХАВТОСВЕТ
УП101-12 УП101-3726010-01, УП101
Производитель: ТЕХАВТОСВЕТ
37

Номер детали на чертеже:

37

Выключатель противотуманной фары

Заводской номер: 485-3713300 Количество на модель: 5
485-3713300
5
38

Номер детали на чертеже:

38

Комбинация приборов

Заводской номер: КП205 Количество на модель: 2
КП205
2
657598
MEGAPOWER
380-11-010 КП205
Производитель: MEGAPOWER
39

Номер детали на чертеже:

39

Манометр

Заводской номер: МД213 Количество на модель: 3
МД213
3
016321
Автоэлектроприбор
МД213
Код: 016321
Артикул: МД213,
Производитель: Автоэлектроприбор
40

Номер детали на чертеже:

40

Спидометр

Заводской номер: СП201А Количество на модель: 2
СП201А
2
