№14 ЗИЛ-5301 (2006). Каталог 2006г.

№13 ЗИЛ-5301 (2006) Схема установки подшипников ЗИЛ-5301 (2006)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
1
1
2
2
2
2
2
4
4
4
4
4
4
4
4
4
4

Масштаб

Исходный размер Вместить изображение
1

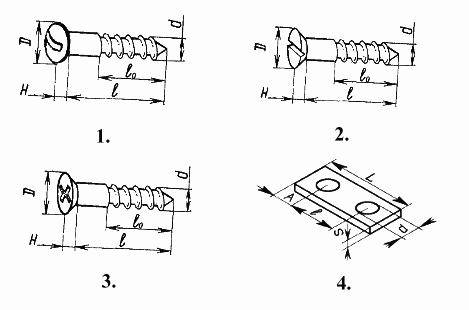

Номер детали на чертеже:

1

Шуруп с полукруглой головкой по ОСТ37.001.121 (d=4, D=8, H=2,8, l=16, l0=10)

Заводской номер: 247545 Количество на модель:
247545
1

Номер детали на чертеже:

1

Шуруп с полукруглой головкой по ОСТ37.001.121 (d=5, D=10, H=3,5, l=22, l0=13)

Заводской номер: 247576 Количество на модель:
247576
1

Номер детали на чертеже:

1

Шуруп с полукруглой головкой по ОСТ37.001.121 (d=6, D=12, H=4,2, l=18, l0=11)

Заводской номер: 247589 Количество на модель:
247589
1

Номер детали на чертеже:

1

Шуруп с полукруглой головкой по ОСТ37.001.121 (d=6, D=12, H=4,2, l=35, l0=21)

Заводской номер: 247593 Количество на модель:
247593
2

Номер детали на чертеже:

2

Шуруп с потайной головкой по ОС37.001.119 (d=6, D=11,0, H=3,0, l=60, l0=36)

Заводской номер: 248056 Количество на модель:
248056
2

Номер детали на чертеже:

2

Шуруп с потайной головкой по ОС37.001.119 (d=5, D=9,2, H=2,5, l=30, l0=18)

Заводской номер: 248037 Количество на модель:
248037
2

Номер детали на чертеже:

2

Шуруп с потайной головкой по ОС37.001.119 (d=5, D=9,2, H=2,5, l=25, l0=15)

Заводской номер: 248036 Количество на модель:
248036
2

Номер детали на чертеже:

2

Шуруп с потайной головкой по ОС37.001.119 (d=4, D=7,4, H=2,2, l=22, l0=13)

Заводской номер: 248007 Количество на модель:
248007
2

Номер детали на чертеже:

2

Шуруп с потайной головкой по ОС37.001.119 (d=4, D=7,4, H=2,2, l=16, l0=10)

Заводской номер: 248005 Количество на модель:
248005
4

Номер детали на чертеже:

4

Пластина крепления ограничителя двери

Заводской номер: 130-6106106-Б Количество на модель:
130-6106106-Б
4

Номер детали на чертеже:

4

Зажим оболочки тяги конечный

Заводской номер: 130-1310346 Количество на модель:
130-1310346
4

Номер детали на чертеже:

4

Планка

Заводской номер: 130-3105020-Б Количество на модель:
130-3105020-Б
4

Номер детали на чертеже:

4

Пластина крепления (L=146, l=105,4, B=45, A=20,3, d=23, S=5,0)

Заводской номер: 130-3105020-2 Количество на модель:
130-3105020-2
4

Номер детали на чертеже:

4

Подкладка крепления задней подвески кабины

Заводской номер: 130-5001090 Количество на модель:
130-5001090
4

Номер детали на чертеже:

4

Накладка хомута

Заводской номер: 130В-2702177 Количество на модель:
130В-2702177
4

Номер детали на чертеже:

4

Стяжка хомута

Заводской номер: 180-8500046 Количество на модель:
180-8500046
4

Номер детали на чертеже:

4

Кронштейн крепления топливных трубопроводов передний

Заводской номер: 133ВЯ-1104083 Количество на модель:
133ВЯ-1104083
4

Номер детали на чертеже:

4

Накладка

Заводской номер: 164-8521151 Количество на модель:
164-8521151
4

Номер детали на чертеже:

4

Пластина стопора замочная

Заводской номер: 120-2403044 Количество на модель:
120-2403044
