№5 ЗИЛ-5301 (2006). Каталог 2006г.

№4 ЗИЛ-5301 (2006) №6 ЗИЛ-5301 (2006)

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

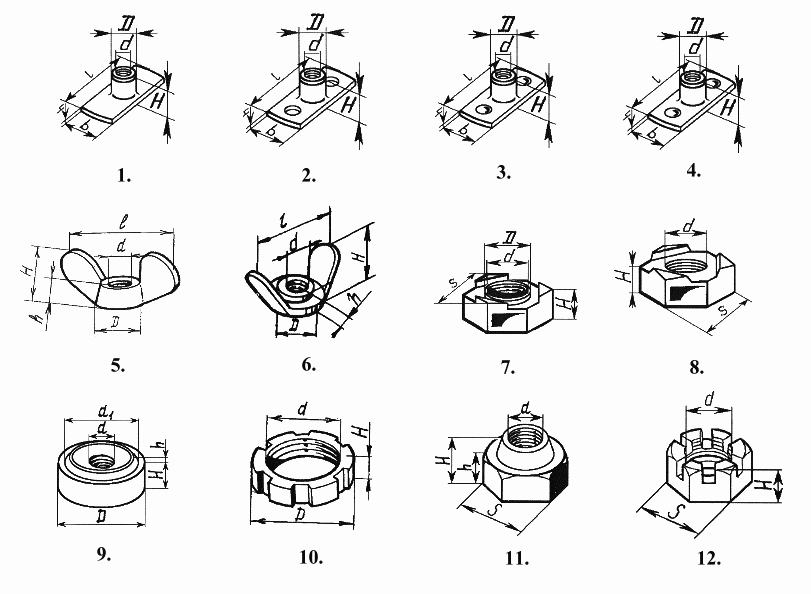

Номер детали на чертеже:

Удлиненная фланцевая гайка (d=М5, H=5,0, b=13, h=1,2, D=6,5, l=22)

Заводской номер: 251350 Количество на модель:

251350

Номер детали на чертеже:

Удлиненная фланцевая гайка (d=М6, H=6,5, b=13, h=1,5, D=8,0, l=22)

Заводской номер: 251356 Количество на модель:

251356

Номер детали на чертеже:

Гайка

Заводской номер: 251361-П Количество на модель:

251361-П

Номер детали на чертеже:

Удлиненная фланцевая гайка (d=М5, H=5,0, b=13, h=1,2, D=6,5, l=22)

Заводской номер: 251365-П Количество на модель:

251365-П

Номер детали на чертеже:

Удлиненная фланцевая гайка (d=М8, H=8,0, b=13, h=1,8, D=10,0, l=22)

Заводской номер: 251368-П Количество на модель:

251368-П

Номер детали на чертеже:

Гайка

Заводской номер: 303145-01 Количество на модель:

303145-01

Номер детали на чертеже:

Гайка-барашек специальная (d=М10, D=18, H=30, h=17, l=45)

Заводской номер: 303182-П29 Количество на модель:

303182-П29

Номер детали на чертеже:

Гайка приварная шестигранная, специальная (d=М8, H=6, S=13)

Заводской номер: 303301-П Количество на модель:

303301-П

Номер детали на чертеже:

Гайка приварная шестигранная, специальная (d=М5, H=5,5, S=13)

Заводской номер: 303126 Количество на модель:

303126

Номер детали на чертеже:

Бонка (d=КГ1/3", D=22, d1=19,0, H=9,0, h=2,0)

Заводской номер: 303276-П Количество на модель:

303276-П

Номер детали на чертеже:

Бонка (d=КГ1/4", D=18, d1=14,0, H=14,0, h=2,0)

Заводской номер: 130-3513033-Б Количество на модель:

130-3513033-Б

Номер детали на чертеже:

Бонка (d=КГ1/4", D=25, d1=17,0, H=9,5, h=2,0)

Заводской номер: 120-3513024 Количество на модель:

120-3513024

Номер детали на чертеже:

Бонка (d=КГ3/8", D=36, d1=29,0, H=11,5, h=2,5)

Заводской номер: 157-1009028 Количество на модель:

157-1009028

Номер детали на чертеже:

Бонка (d=М12, D=18, d1=12,7, H=13,0, h=1,0)

Заводской номер: 130-3519026 Количество на модель:

130-3519026

Номер детали на чертеже:

Бонка (d=М22х1,5, D=30, d1=26,0, H=14,5, h=2,5)

Заводской номер: 4331-3513023-10 Количество на модель:

4331-3513023-10

Номер детали на чертеже:

Бонка (d=М24х1,5, D=30, d1=21,0, H=9,5, h=2,5)

Заводской номер: 164-1009025 Количество на модель:

164-1009025

Номер детали на чертеже:

Гайка круглая шлицевая (d=М33х1,5, D=46, S=39, H=9, b=6)

Заводской номер: 120-1701061 Количество на модель:

120-1701061

Номер детали на чертеже:

Гайка

Заводской номер: 303105-П29 Количество на модель:

303105-П29

Номер детали на чертеже:

Гайка

Заводской номер: 251649-П29 Количество на модель:

251649-П29

043777

УРАЛ АЗ АО

251649/00 4320-2902044/ 251649П29, 4320-2902044

Код: 043777

Артикул: 251649/00, 4320-2902044/ 251649П29, 4320-2902044

Производитель: УРАЛ АЗ АО

444673

БЕЛЗАН

251649

Код: 444673

Артикул: 251649,

Производитель: БЕЛЗАН

531726

БЕЛЗАН

853028СБ 853028

Код: 531726

Артикул: 853028СБ, 853028

Производитель: БЕЛЗАН

593506

БЕЛЗАН

251649

Код: 593506

Артикул: 251649,

Производитель: БЕЛЗАН

Номер детали на чертеже:

Гайка самостопорящаяся

Заводской номер: 303118-П29 Количество на модель:

303118-П29

092373

Не указан

303118-П29

Код: 092373

Артикул: 303118-П29,

Производитель: Не указан

Номер детали на чертеже:

Гайка

Заводской номер: 302820-П2 Количество на модель:

302820-П2

Номер детали на чертеже:

Гайка самостопорящаяся

Заводской номер: 303261-П29 Количество на модель:

303261-П29

№4 ЗИЛ-5301 (2006) №6 ЗИЛ-5301 (2006)

Вернуться в раздел каталога

Номер	251350
Наименование	Удлиненная фланцевая гайка (d=М5, H=5,0, b=13, h=1,2, D=6,5, l=22)
	14224126;
Покрытие	без покрытия

Номер	251356
Наименование	Удлиненная фланцевая гайка (d=М6, H=6,5, b=13, h=1,5, D=8,0, l=22)
	14224127;
Покрытие	без покрытия

Номер	251361-П
Наименование	Гайка
	14224129;
Покрытие	без покрытия

Номер	251365-П
Наименование	Удлиненная фланцевая гайка (d=М5, H=5,0, b=13, h=1,2, D=6,5, l=22)
	14224130;
Покрытие	без покрытия

Номер	251368-П
Наименование	Удлиненная фланцевая гайка (d=М8, H=8,0, b=13, h=1,8, D=10,0, l=22)
	14224132;
Покрытие	без покрытия

Номер	130-3513033-Б
Наименование	Бонка (d=КГ1/4", D=18, d1=14,0, H=14,0, h=2,0)
	14224145;
Модель	130
Группа	Тормоза
Подгруппа	Баллоны воздушные пневмотормозов
Порядковый номер детали	033

Номер	120-3513024
Наименование	Бонка (d=КГ1/4", D=25, d1=17,0, H=9,5, h=2,0)
	14224146;
Модель	120
Группа	Тормоза
Подгруппа	Баллоны воздушные пневмотормозов
Порядковый номер детали	024

Номер	157-1009028
Наименование	Бонка (d=КГ3/8", D=36, d1=29,0, H=11,5, h=2,5)
	14224147;
Модель	157
Группа	Двигатель
Подгруппа	Картер масляный
Порядковый номер детали	028

Номер	130-3519026
Наименование	Бонка (d=М12, D=18, d1=12,7, H=13,0, h=1,0)
	14224148;
Модель	130
Группа	Тормоза
Подгруппа	Камеры пневмотормозов
Порядковый номер детали	026
