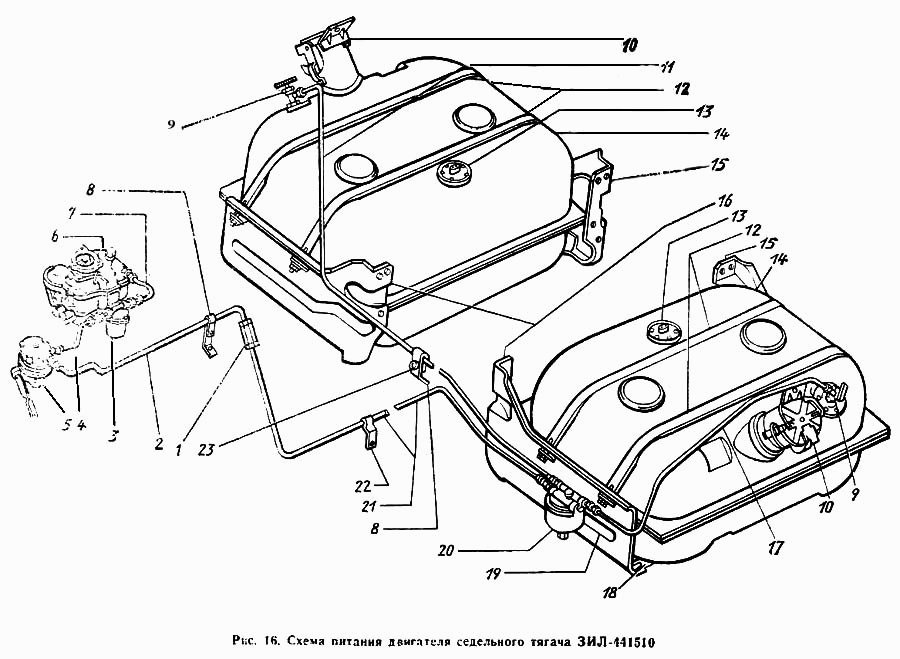

Схема питания двигателя седельного тягача ЗИЛ-441510 ЗиЛ 431410. Каталог 1989г.
№ | Инфо | Название детали | Заводской номер | Количество на модель | |||||||||||||||||||||||||||||||
Болт |
201540-П8 | 8 | |||||||||||||||||||||||||||||||||
Шайба пружинная |
252155-П2 | 1 | Раскрыть цены | ||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
Шайба пружинная |
252137-П2 | 20 | Раскрыть цены | ||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
Шайба пружинная |
252135-П2 | 4 | Раскрыть цены | ||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
Шайба |
252006-П8 | 8 | |||||||||||||||||||||||||||||||||
Шайба |
252005-П8 | 2 | |||||||||||||||||||||||||||||||||
Фланец крепления фильтра приемной трубки топливного бака |
130-1104741-А | 2 | |||||||||||||||||||||||||||||||||
Трубка с краном в сборе |
130-1104012-Б | 2 | |||||||||||||||||||||||||||||||||
Прокладка фланца приемной трубы |
120-3806048-Б | 2 | |||||||||||||||||||||||||||||||||
Пробка |
262542-П8 | 2 | |||||||||||||||||||||||||||||||||
Пробка сливного отверстия |
130-1101313 | 1 | |||||||||||||||||||||||||||||||||
Болт |
201542-П8 | 12 | |||||||||||||||||||||||||||||||||
Болт |
201456-П8 | 4 | |||||||||||||||||||||||||||||||||
Болт |
201458-П8 | 1 | |||||||||||||||||||||||||||||||||
Фильтр приемной трубки в сборе |
130-1104712-В | 2 | |||||||||||||||||||||||||||||||||
Опора топливного бака с подкладкой в сборе |
130-1101406 | 2 | |||||||||||||||||||||||||||||||||
1 |
Штуцер |
300303-П8 | 1 | ||||||||||||||||||||||||||||||||
2 |
Трубка от фильтра-отстойника передняя в сборе |
130-1104138-В | 1 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
3 |
Фильтр тонкой очистки топлива |
43.13-1117010 | 1 | ||||||||||||||||||||||||||||||||
4 |
Трубка от топливного насоса к карбюратору |
130-1104050-40 | 1 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
5 |
Насос топливный в сборе |
130Т-1106011-Б | 1 | ||||||||||||||||||||||||||||||||
6 |
Карбюратор К90 со штуцером в сборе |
130-1107010-80 | 1 | ||||||||||||||||||||||||||||||||
7 |
Трубка от фильтра к карбюратору |
130-1104054-40 | 1 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
8 |
Скоба |
308369-П29 | 2 | ||||||||||||||||||||||||||||||||
9 |
Трубка топливного бака приемная с фильтром в сборе |
130-1104710-В | 2 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
10 |
Пробка топливного бака |
130-1103010-Б | 2 | ||||||||||||||||||||||||||||||||
11 |
Трубка |
130В1-1104332-В | 1 | ||||||||||||||||||||||||||||||||
12 |
Хомут крепления топливного бака в сборе |
130Д-1101110-Б | 4 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
13 |
Датчик указателя уровня топлива типа БМ165-Б |
130-3827010 | 2 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
14 |
Бак топливный в сборе |
130Д1-1101010-А | 2 | ||||||||||||||||||||||||||||||||
15 |
Кронштейн крепления топливного бака задний |
130Д-1101105-Б2 | 2 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
16 |
Кронштейн крепления топливного бака передний |
130Д-1101104-Б2 | 2 | ||||||||||||||||||||||||||||||||
17 |
Трубка от топливного бака к фильтру-отстойнику |
130Д-1104020-Б | 1 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
18 |
Балка крепления топливного бака с прокладкой в сборе |
130Д1-1101206 | 4 | ||||||||||||||||||||||||||||||||
19 |
Гайка |
250512-П8 | 16 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
19 |
Гайка |
250514-П8 | 20 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
19 |
Гайка |
250510-П8 | 5 | ||||||||||||||||||||||||||||||||
20 |
Фильтр-отстойник в сборе |
43.13.1105010 | 1 | ||||||||||||||||||||||||||||||||
21 |
Трубка от фильтра-отстойника продольная в сборе |
130Д-1104085-Б | 1 | Раскрыть цены | |||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||
22 |
Скоба крепления топливопроводов |
130-1104039 | 1 | ||||||||||||||||||||||||||||||||
23 |
Винт |
220076-П8 | 10 | ||||||||||||||||||||||||||||||||
23 |
Винт |
220077-П8 | 2 |
