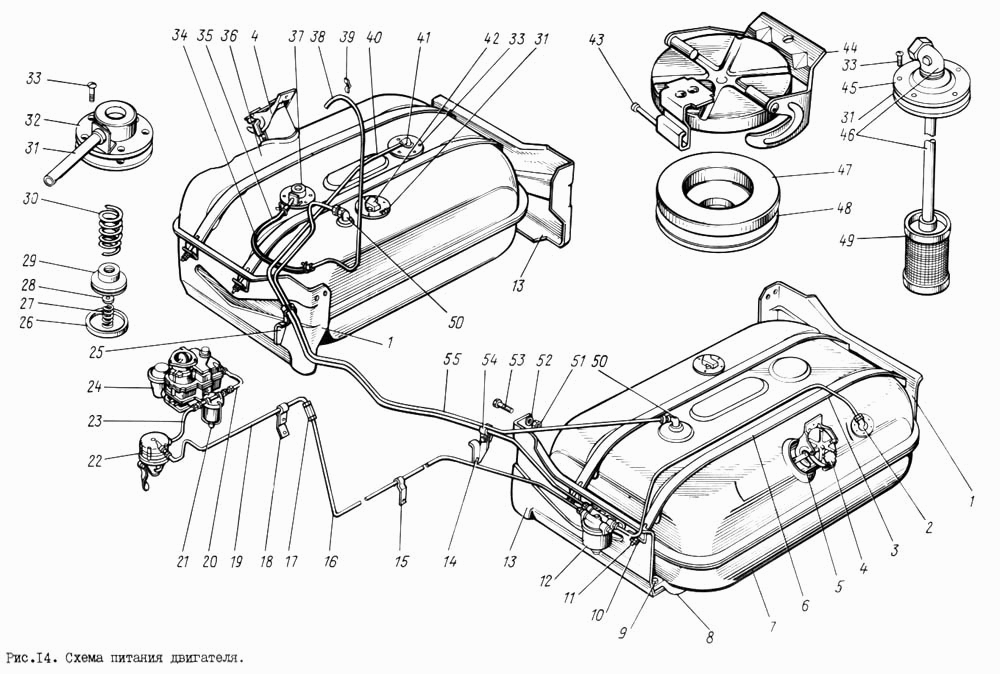

Схема питания двигателя ЗИЛ-131

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Номер детали на чертеже:

Кронштейн крепления топливопроводов задний

Заводской номер: 137-1104089 Количество на модель:
137-1104089

Номер детали на чертеже:

Кронштейн крепления топливопроводов передний

Заводской номер: 137-1104083 Количество на модель:
137-1104083
1

Номер детали на чертеже:

1

Кронштейн крепления топливного бака задний

Заводской номер: 130-1101105-В Количество на модель: 1
130-1101105-В
1
2

Номер детали на чертеже:

2

Трубка топливного бака приемная с фильтром в сборе

Заводской номер: 130-1104710-В Количество на модель: 1
130-1104710-В
1
3

Номер детали на чертеже:

3

Трубка от топливного бака к фильтру-отстойнику в сборе

Заводской номер: 130Т-1104020-Б Количество на модель: 1
130Т-1104020-Б
1
4

Номер детали на чертеже:

4

Пробка топливного бака в сборе

Заводской номер: 131-1103010-Б Количество на модель: 2
131-1103010-Б
2
5

Номер детали на чертеже:

5

Труба выдвижная топливного бака в сборе

Заводской номер: 164А-1101090 Количество на модель: 1
164А-1101090
1
6

Номер детали на чертеже:

6

Хомут крепления топливного бака в сборе

Заводской номер: 130-1101110-Б Количество на модель: 2
130-1101110-Б
2
018237
130-1101110-Б
Код: 018237
Артикул: 130-1101110-Б,
Нет в наличии

На складах : Нет в наличии

Производитель:
7

Номер детали на чертеже:

7

Топливный бак в сборе

Заводской номер: 131-1101010-В Количество на модель: 1
131-1101010-В
1
8

Номер детали на чертеже:

8

Балка крепления топливного бака в сборе

Заводской номер: 130-1101206-Б2 Количество на модель: 2
130-1101206-Б2
2
9

Номер детали на чертеже:

9

Болт

Заводской номер: 201540-П8 Количество на модель: 4
201540-П8
4
10

Номер детали на чертеже:

10

Гайка

Заводской номер: 250512-П8 Количество на модель: 8
250512-П8
8
129175
МАЗ ОАО
250512
Производитель: МАЗ ОАО
353858
ЯМЗ
250512-П5
Производитель: ЯМЗ
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 252006-П8 Количество на модель: 4
252006-П8
4
12

Номер детали на чертеже:

12

Фильтр-отстойник топлива в сборе

Заводской номер: 43.13-1105010 Количество на модель: 1
43.13-1105010
1
13

Номер детали на чертеже:

13

Кронштейн крепления топливного бака передний

Заводской номер: 130-1101104-В Количество на модель: 1
130-1101104-В
1
14

Номер детали на чертеже:

14

Кронштейн крепления топливопроводов левый

Заводской номер: 131-1104123 Количество на модель: 1
131-1104123
1
15

Номер детали на чертеже:

15

Скоба крепления топливопроводов

Заводской номер: 130-1104039 Количество на модель: 1
130-1104039
1
16

Номер детали на чертеже:

16

Трубка от фильтра-отстойника к топливному насосу в сборе

Заводской номер: 137-1104085 Количество на модель:
137-1104085
16

Номер детали на чертеже:

16

Трубка от фильтра-отстойника к топливному насосу в сборе

Заводской номер: 131-1104085 Количество на модель: 1
131-1104085
1
17

Номер детали на чертеже:

17

Штуцер соединительный

Заводской номер: 300303-418 Количество на модель: 1
300303-418
1
18

Номер детали на чертеже:

18

Скоба

Заводской номер: 308369-П29 Количество на модель: 1
308369-П29
1
19

Номер детали на чертеже:

19

Трубка от фильтра-отстойника передняя в сборе

Заводской номер: 130Т-1104138-Б Количество на модель: 1
130Т-1104138-Б
1
20

Номер детали на чертеже:

20

Трубка от фильтра тонкой очистки к карбюратору в сборе

Заводской номер: 130-1104054-Г Количество на модель: 1
130-1104054-Г
1
055781
LEJARDINE
130-1104000 130-1104050-40
Производитель: LEJARDINE
21

Номер детали на чертеже:

21

Фильтр тонкой очистки топлива

Заводской номер: 43.13-1117010 Количество на модель: 1
43.13-1117010
1
22

Номер детали на чертеже:

22

Насос топливный Б10-1 в сборе

Заводской номер: 130Т-1106011-Б2 Количество на модель: 1
130Т-1106011-Б2
1
23

Номер детали на чертеже:

23

Трубка от топливного насоса к фильтру тонкой очистки в сборе

Заводской номер: 130-1104050-Г Количество на модель: 1
130-1104050-Г
1
24

Номер детали на чертеже:

24

Карбюратор К88АТ со штуцером в сборе

Заводской номер: 130-1107010-42 Количество на модель: 1
130-1107010-42
1
25

Номер детали на чертеже:

25

Кронштейн крепления топливопроводов правый

Заводской номер: 131-1104122 Количество на модель: 1
131-1104122
1
26

Номер детали на чертеже:

26

Дно клапанов

Заводской номер: 131-1103089 Количество на модель: 1
131-1103089
1
27

Номер детали на чертеже:

27

Пружина впускного клапана

Заводской номер: 120-1103060 Количество на модель: 1
120-1103060
1
28

Номер детали на чертеже:

28

Клапан впускной топливного бака

Заводской номер: 130-1103050 Количество на модель: 1
130-1103050
1
29

Номер детали на чертеже:

29

Клапан выпускной топливного бака

Заводской номер: 130-1103040-А Количество на модель: 1
130-1103040-А
1
30

Номер детали на чертеже:

30

Пружина выпускного клапана

Заводской номер: 120-1103065 Количество на модель: 1
120-1103065
1
31

Номер детали на чертеже:

31

Прокладка фланца приемной трубы

Заводской номер: 120-3806048-Б Количество на модель: 1
120-3806048-Б
1
32

Номер детали на чертеже:

32

Корпус клапанов топливного бака в сборе

Заводской номер: 131-1103052-Б2 Количество на модель: 1
131-1103052-Б2
1
33

Номер детали на чертеже:

33

Винт

Заводской номер: 220076-П8 Количество на модель: 10
220076-П8
10
34

Номер детали на чертеже:

34

Шланг воздухоотводящей трубки соединительный

Заводской номер: 131-1101183 Количество на модель: 1
131-1101183
1
35

Номер детали на чертеже:

35

Хомут шланга

Заводской номер: 306799-П Количество на модель: 2
306799-П
2
36

Номер детали на чертеже:

36

Бак топливный дополнительный в сборе

Заводской номер: 131-1102010-Г Количество на модель: 1
131-1102010-Г
1
37

Номер детали на чертеже:

37

Клапан топливного бака в сборе

Заводской номер: 131-1103048-Б2 Количество на модель: 1
131-1103048-Б2
1
38

Номер детали на чертеже:

38

Трубка топливного бака воздухоотводящая

Заводской номер: 131-1101241 Количество на модель: 1
131-1101241
1
39

Номер детали на чертеже:

39

Скоба

Заводской номер: 308742-П Количество на модель: 1
308742-П
1
40

Номер детали на чертеже:

40

Трубка от дополнительного топливного бака к фильтру-отстойнику поперечная в сборе

Заводской номер: 131-1104458 Количество на модель: 1
131-1104458
1
41

Номер детали на чертеже:

41

Трубка дополнительного топливного бака приемная с фильтром в сборе

Заводской номер: 131-1104708-А2 Количество на модель: 1
131-1104708-А2
1
42

Номер детали на чертеже:

42

Датчик указателя уровня топлива типа БМ117-Д-Т в сборе

Заводской номер: 130Т-3806040-01 Количество на модель: 2
130Т-3806040-01
2
43

Номер детали на чертеже:

43

Заклепка-ось

Заводской номер: 255113-П8 Количество на модель: 2
255113-П8
2
44

Номер детали на чертеже:

44

Облицовка пробки топливного бака в сборе

Заводской номер: 130-1103070-Б Количество на модель: 2
130-1103070-Б
2
45

Номер детали на чертеже:

45

Фланец крепления фильтра приемной трубки топливного бака

Заводской номер: 130-1104741-А Количество на модель: 2
130-1104741-А
2
46

Номер детали на чертеже:

46

Угольник с приемной трубкой в сборе

Заводской номер: 131-1104012-Б Количество на модель: 1
131-1104012-Б
1
47

Номер детали на чертеже:

47

Корпус пробки топливного бака в сборе

Заводской номер: 131-1103015 Количество на модель: 2
131-1103015
2
48

Номер детали на чертеже:

48

Прокладка пробки топливного бака

Заводской номер: 130-1103075-Б Количество на модель: 2
130-1103075-Б
2
49

Номер детали на чертеже:

49

Фильтр приемной трубки в сборе

Заводской номер: 130-1104712-В Количество на модель: 2
130-1104712-В
2
50

Номер детали на чертеже:

50

Угольник соединительной трубки топливных баков

Заводской номер: 131-1104115-Б Количество на модель: 2
131-1104115-Б
2
51

Номер детали на чертеже:

51

Гайка

Заводской номер: 250514-П8 Количество на модель: 12
250514-П8
12
129177
МАЗ ОАО
250514 25051402
Производитель: МАЗ ОАО
52

Номер детали на чертеже:

52

Шайба пружинная

Заводской номер: 252137-П2 Количество на модель: 12
252137-П2
12
093410
3306-1001020 3309-1001020-01
Код: 093410
Артикул: 3306-1001020, 3309-1001020-01
Производитель:
055042
53-12-1001020/44 53-12-1001020
Код: 055042
Артикул: 53-12-1001020/44, 53-12-1001020
Производитель:
117199
ГАЗ
3307-1001066 3307-1001066/ 3307-00-1001066-000, 53-12-1001020
Производитель: ГАЗ
064091
ГАЗ
3307-1001067 3307-1001067/ 3307-00-1001067-000, 53А-1001044
Код: 064091
Артикул: 3307-1001067, 3307-1001067/ 3307-00-1001067-000, 53А-1001044
5 в наличии

На складах : 5 шт.

Производитель: ГАЗ
148445
ГАЗ
3306-1001800 3306-1001800/ 3306-00-1001800-000, 3309-1001020
Производитель: ГАЗ
108798
АДС
№ 006 №006/ № 006, 3151-3502068
Код: 108798
Артикул: № 006, №006/ № 006, 3151-3502068
Производитель: АДС
108799
АДС
№ 007 №007/ № 007, 3151-3502068-10
Производитель: АДС
086235
РУССКИЙ ДВИГАТЕЛЬ
236-1601002-01 238-1601102-В
Производитель: РУССКИЙ ДВИГАТЕЛЬ
064326
АККОМ
3306-00-1001020-01 3306-1001800/ 3306-00-1001800-000, 3306-1001020
Код: 064326
Артикул: 3306-00-1001020-01, 3306-1001800/ 3306-00-1001800-000, 3306-1001020
Производитель: АККОМ
082786
АВТОБОБ
3309-1001020 3306-1001020/ 3309-1001020
Код: 082786
Артикул: 3309-1001020, 3306-1001020/ 3309-1001020
Производитель: АВТОБОБ
53

Номер детали на чертеже:

53

Болт

Заводской номер: 201542-П8 Количество на модель: 8
201542-П8
8
54

Номер детали на чертеже:

54

Скоба

Заводской номер: 306722-П29 Количество на модель: 4
306722-П29
4
55

Номер детали на чертеже:

55

Трубка топливных баков соединительная в сборе

Заводской номер: 131-1104272-А Количество на модель: 1
131-1104272-А
1
