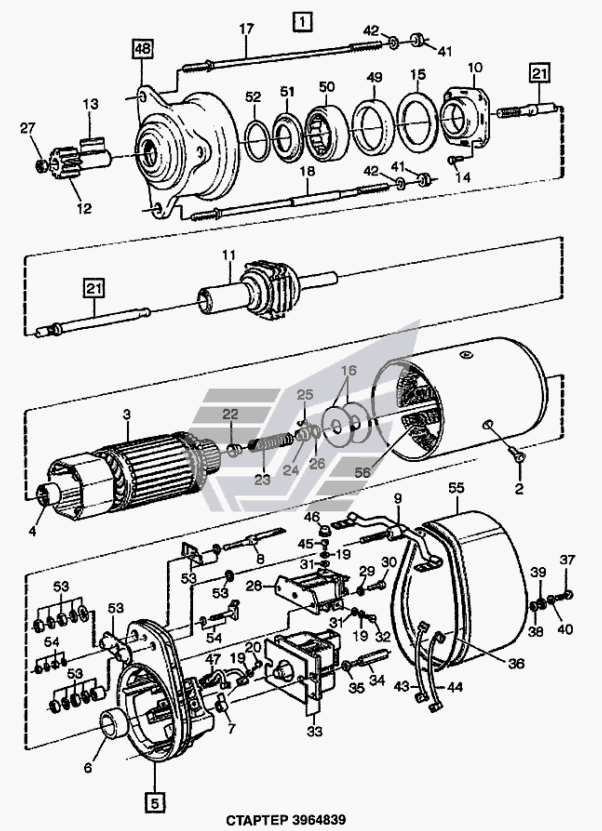

Стартер 3964839 FH12. Каталог 2005г.

Датчики давления и разъемы FH12 Датчики и контрольные устройства двигателя FH12

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Стартер

Заводской номер: 3964839 Количество на модель: 1

3964839

1

2

Номер детали на чертеже:

2

Болт

Заводской номер: 848091 Количество на модель: 4

848091

4

3

Номер детали на чертеже:

3

Ротор

Заводской номер: 848093 Количество на модель: 1

848093

1

4

Номер детали на чертеже:

4

Игольчатый подшипник

Заводской номер: 243091 Количество на модель: 1

243091

1

5

Номер детали на чертеже:

5

Крышка подшипника

Заводской номер: 844408 Количество на модель: 1

844408

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: 240481 Количество на модель: 1

240481

1

7

Номер детали на чертеже:

7

Пружина щетки

Заводской номер: 240478 Количество на модель: 4

240478

4

8

Номер детали на чертеже:

8

Контактная пластина

Заводской номер: 3094480 Количество на модель: 1

3094480

1

9

Номер детали на чертеже:

9

Болт терминала

Заводской номер: 243174 Количество на модель: 1

243174

1

10

Номер детали на чертеже:

10

Крышка

Заводской номер: 240456 Количество на модель: 1

240456

1

11

Номер детали на чертеже:

11

Диск сцепления

Заводской номер: 244539 Количество на модель: 1

244539

1

12

Номер детали на чертеже:

12

Бендикс

Заводской номер: 1697777 Количество на модель: 1

1697777

1

13

Номер детали на чертеже:

13

Ключ

Заводской номер: 240473 Количество на модель: 1

240473

1

14

Номер детали на чертеже:

14

Болт

Заводской номер: 848095 Количество на модель: 4

848095

4

15

Номер детали на чертеже:

15

Распорная прокладка

Заводской номер: 240457 Количество на модель: 1

240457

1

16

Номер детали на чертеже:

16

Регулировочная прокладка

Заводской номер: 241904 Количество на модель: 1

241904

1

16

Номер детали на чертеже:

16

Регулировочная прокладка

Заводской номер: 240487 Количество на модель: 1

240487

1

17

Номер детали на чертеже:

17

Болт

Заводской номер: 6643677 Количество на модель: 1

6643677

1

18

Номер детали на чертеже:

18

Болт

Заводской номер: 241902 Количество на модель: 3

241902

3

19

Номер детали на чертеже:

19

Пружинная шайба

Заводской номер: 955918 Количество на модель: 8

955918

8

20

Номер детали на чертеже:

20

Болт

Заводской номер: 244218 Количество на модель: 4

244218

4

21

Номер детали на чертеже:

21

Вал ротора

Заводской номер: 6212793 Количество на модель: 1

6212793

1

22

Номер детали на чертеже:

22

Игольчатый подшипник

Заводской номер: 844410 Количество на модель: 1

844410

1

23

Номер детали на чертеже:

23

Пружина сжатия

Заводской номер: 6212617 Количество на модель: 1

6212617

1

24

Номер детали на чертеже:

24

Игольчатый подшипник

Заводской номер: 6212622 Количество на модель: 1

6212622

1

25

Номер детали на чертеже:

25

Шарик

Заводской номер: 184453 Количество на модель: 11

184453

11

26

Номер детали на чертеже:

26

Стопорное кольцо

Заводской номер: 240471 Количество на модель: 1

240471

1

27

Номер детали на чертеже:

27

Гайка

Заводской номер: 1696396 Количество на модель: 1

1696396

1

28

Номер детали на чертеже:

28

Обмотка втягивающего реле

Заводской номер: 241897 Количество на модель: 1

241897

1

29

Номер детали на чертеже:

29

Пружинная шайба

Заводской номер: 955921 Количество на модель: 2

955921

2

30

Номер детали на чертеже:

30

Болт

Заводской номер: 949734 Количество на модель: 2

949734

2

31

Номер детали на чертеже:

31

Шайба

Заводской номер: 940090 Количество на модель: 3

940090

3

33

Номер детали на чертеже:

33

Обмотка стартера

Заводской номер: 3099721 Количество на модель: 1

3099721

1

34

Номер детали на чертеже:

34

Болт

Заводской номер: 243713 Количество на модель: 2

243713

2

35

Номер детали на чертеже:

35

Шайба

Заводской номер: 240498 Количество на модель: 2

240498

2

36

Номер детали на чертеже:

36

Прокладка

Заводской номер: 72225 Количество на модель: 1

72225

1

37

Номер детали на чертеже:

37

Болт

Заводской номер: 243714 Количество на модель: 1

243714

1

38

Номер детали на чертеже:

38

Прокладка

Заводской номер: 72202 Количество на модель: 1

72202

1

39

Номер детали на чертеже:

39

Шайба

Заводской номер: 72201 Количество на модель: 1

72201

1

40

Номер детали на чертеже:

40

Пружинная шайба

Заводской номер: 955919 Количество на модель: 1

955919

1

41

Номер детали на чертеже:

41

Гайка с фланцем

Заводской номер: 945407 Количество на модель: 4

945407

4

42

Номер детали на чертеже:

42

Шайба

Заводской номер: 955892 Количество на модель: 4

955892

4

43

Номер детали на чертеже:

43

Электрический кабель

Заводской номер: 847987 Количество на модель: 1

847987

1

44

Номер детали на чертеже:

44

Электрический кабель

Заводской номер: 847988 Количество на модель: 1

847988

1

45

Номер детали на чертеже:

45

Болт

Заводской номер: [Болт] Количество на модель: 1

[Болт]

1

46

Номер детали на чертеже:

46

Кожух

Заводской номер: [Кожух] Количество на модель: 1

[Кожух]

1

47

Номер детали на чертеже:

47

Щетки

Заводской номер: 3093273 Количество на модель: 1

3093273

1

48

Номер детали на чертеже:

48

Подшипник

Заводской номер: 848417 Количество на модель: 1

848417

1

49

Номер детали на чертеже:

49

Втулка

Заводской номер: 240455 Количество на модель: 1

240455

1

50

Номер детали на чертеже:

50

Роликовый подшипник

Заводской номер: 240453 Количество на модель: 1

240453

1

51

Номер детали на чертеже:

51

Уплотнительное кольцо

Заводской номер: 240450 Количество на модель: 1

240450

1

52

Номер детали на чертеже:

52

Пружина

Заводской номер: 240451 Количество на модель: 1

240451

1

53

Номер детали на чертеже:

53

Комплект крепежа

Заводской номер: 3094494 Количество на модель: 1

3094494

1

54

Номер детали на чертеже:

54

Комплект крепежа

Заводской номер: 3099722 Количество на модель: 1

3099722

1

55

Номер детали на чертеже:

55

Защитный кожух

Заводской номер: 240496 Количество на модель: 1

240496

1

56

Номер детали на чертеже:

56

Обмотка

Заводской номер: 6212791 Количество на модель: 1

6212791

1
