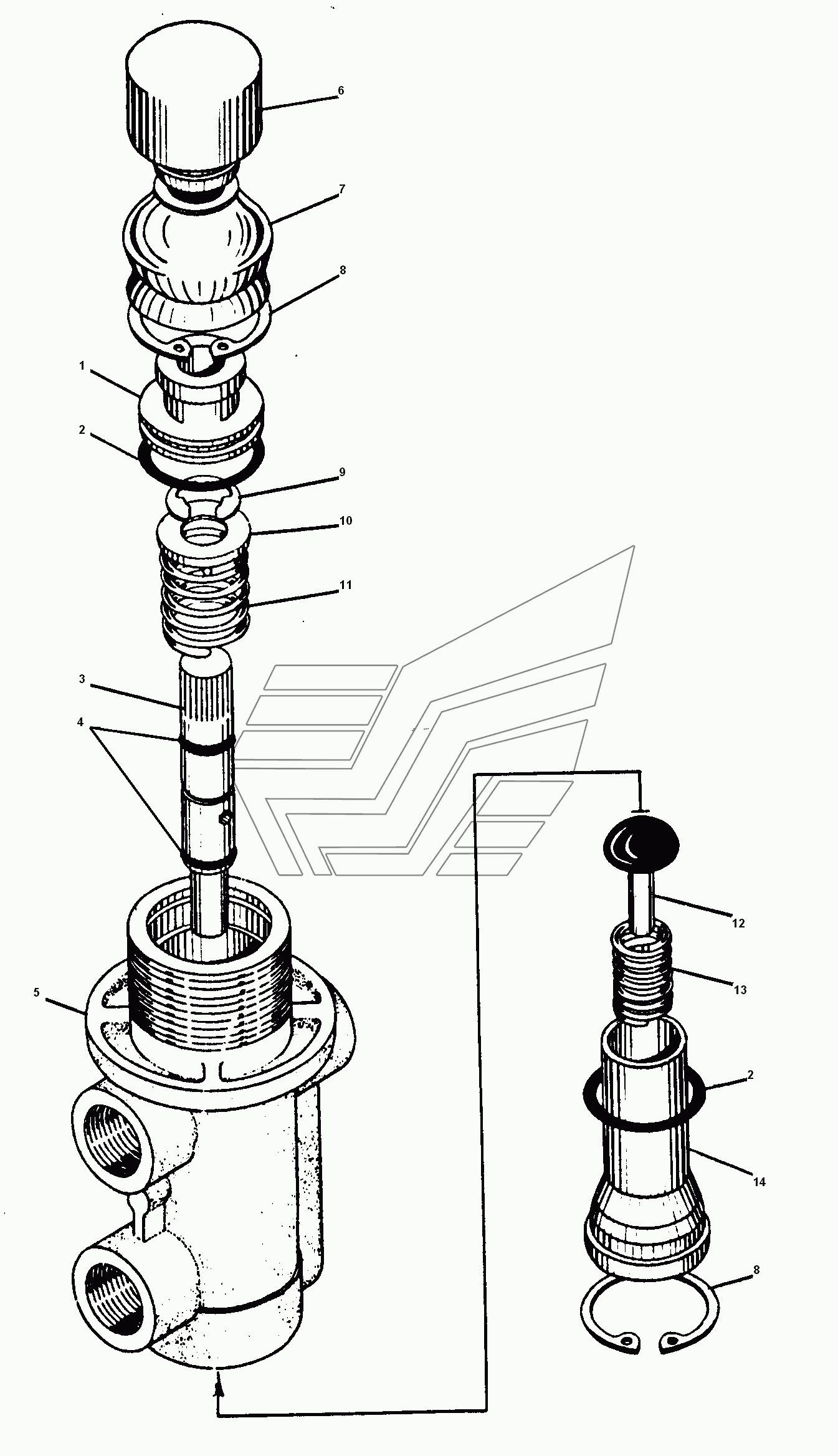

Пневматический кран УРАЛ-55571-30. Каталог 2010г.

Пневматические цилиндры вспомогательного тормоза УРАЛ-55571-30 Установка регулятора тормозных сил УРАЛ-55571-30

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Втулка

Заводской номер: 100-35371301 Количество на модель: 2
100-35371301
2
2

Номер детали на чертеже:

2

Кольцо О-образное 17х1,5

Заводской номер: 100-35371371 Количество на модель: 4
100-35371371
4
3

Номер детали на чертеже:

3

Толкатель

Заводской номер: 100-3537124 Количество на модель: 2
100-3537124
2
4

Номер детали на чертеже:

4

Кольцо О-образное 5х1,0

Заводской номер: 100-35371331 Количество на модель: 4
100-35371331
4
5

Номер детали на чертеже:

5

Корпус

Заводской номер: 100-3537120 Количество на модель: 2
100-3537120
2
6

Номер детали на чертеже:

6

Колпачок

Заводской номер: 100-3537125 Количество на модель: 2
100-3537125
2
7

Номер детали на чертеже:

7

Чехол защитный

Заводской номер: 100-3537129-011 Количество на модель: 2
100-3537129-011
2
8

Номер детали на чертеже:

8

Кольцо упорное 20

Заводской номер: 307758-П21 Количество на модель: 4
307758-П21
4
9

Номер детали на чертеже:

9

Кольцо упорное 6

Заводской номер: 489327-П21 Количество на модель: 2
489327-П21
2
10

Номер детали на чертеже:

10

Тарелка пружины

Заводской номер: 100-3537132 Количество на модель: 2
100-3537132
2
11

Номер детали на чертеже:

11

Пружина

Заводской номер: 100-35371231 Количество на модель: 2
100-35371231
2
12

Номер детали на чертеже:

12

Клапан в сборе

Заводской номер: 100-35371341 Количество на модель: 2
100-35371341
2
13

Номер детали на чертеже:

13

Пружина

Заводской номер: 100-3537136 Количество на модель: 2
100-3537136
2
14

Номер детали на чертеже:

14

Направляющая

Заводской номер: 100-35371401 Количество на модель: 2
100-35371401
2
