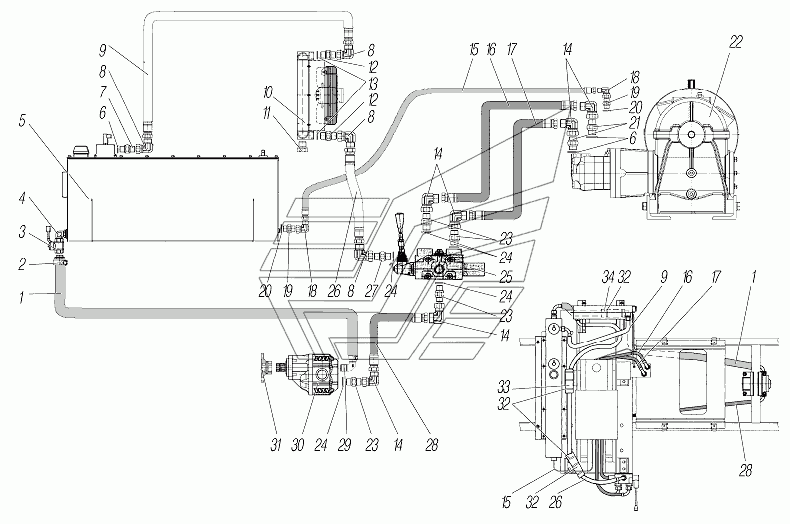

Монтажная схема гидропривода лебедки для автомобилей Урал 542301-17-10 УРАЛ-532361. Каталог 2015г.

Установка гидропривода лебедки для автомобилей Урал 542301-17-10 УРАЛ-532361 Система герметизации агрегатов УРАЛ-532361

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав низкого давления

Заводской номер: 15500500632 Количество на модель:
15500500632
2

Номер детали на чертеже:

2

Фитинг всасывающий

Заводской номер: 15508000533 Количество на модель:
15508000533
3

Номер детали на чертеже:

3

Шаровой кран G 1dm1/4

Заводской номер: 12600500071 Количество на модель:
12600500071
4

Номер детали на чертеже:

4

Фитинг всасывающий

Заводской номер: 15511000143 Количество на модель:
15511000143
5

Номер детали на чертеже:

5

Бак гидравлический

Заводской номер: ГБ.УРАЛ.542301.100.01 Количество на модель:
ГБ.УРАЛ.542301.100.01
6

Номер детали на чертеже:

6

Уплотнение 1dm

Заводской номер: 11600911002 Количество на модель:
11600911002
7

Номер детали на чертеже:

7

Фитинг напорный G 1dm- G 1 1/4dm

Заводской номер: 460-16-20 Количество на модель:
460-16-20
8

Номер детали на чертеже:

8

Фитинг напорный 90° G 1dm1/4

Заводской номер: 420-20 Количество на модель:
420-20
9

Номер детали на чертеже:

9

Рукав высокого давления (РВД) 11/4dm

Заводской номер: РВД2SN11/4dm(0-0)L-1000BSP Количество на модель:
РВД2SN11/4dm(0-0)L-1000BSP
10

Номер детали на чертеже:

10

Теплообменник

Заводской номер: СSL5.24.A.38BPV Количество на модель:
СSL5.24.A.38BPV
11

Номер детали на чертеже:

11

Заглушка НР 1dm

Заводской номер: TN185GG-1R Количество на модель:
TN185GG-1R
12

Номер детали на чертеже:

12

Фитинг напорный G 1 1/4dm-G 1 1/4dm

Заводской номер: 11600600188 Количество на модель:
11600600188
13

Номер детали на чертеже:

13

Уплотнение 1 1/4dm

Заводской номер: 11600911137 Количество на модель:
11600911137
14

Номер детали на чертеже:

14

Фитинг напорный 90° G 1dm

Заводской номер: 420-16 Количество на модель:
420-16
15

Номер детали на чертеже:

15

Рукав высокого давления (РВД)1/4dm

Заводской номер: РВД2SN1/4dm(0-0)L-2500BSP Количество на модель:
РВД2SN1/4dm(0-0)L-2500BSP
16

Номер детали на чертеже:

16

Рукав высокого давления (РВД) 1dm

Заводской номер: РВД4SP1dm(0-0)L-2150BSP Количество на модель:
РВД4SP1dm(0-0)L-2150BSP
18

Номер детали на чертеже:

18

Фитинг напорный 90° G 1/4dm

Заводской номер: 420-4 Количество на модель:
420-4
19

Номер детали на чертеже:

19

Фитинг напорный G 1/4dm-G1/4dm

Заводской номер: 11600600017 Количество на модель:
11600600017
20

Номер детали на чертеже:

20

Уплотнение 1/4dm

Заводской номер: 11600901111 Количество на модель:
11600901111
21

Номер детали на чертеже:

21

Фитинг напорный G 1dm-G 1dm

Заводской номер: 11600600179 Количество на модель:
11600600179
22

Номер детали на чертеже:

22

Лебедка WHL 15000 в сборе

Заводской номер: WHL150D500KIT Количество на модель:
WHL150D500KIT
23

Номер детали на чертеже:

23

Фитинг напорный G 1dm-G 3/4dm

Заводской номер: 11600600151 Количество на модель:
11600600151
24

Номер детали на чертеже:

24

Уплотнение 3/4dm

Заводской номер: 11600910343 Количество на модель:
11600910343
25

Номер детали на чертеже:

25

Распределитель LT120 1L

Заводской номер: 13402300018А13R2 Количество на модель:
13402300018А13R2
26

Номер детали на чертеже:

26

Рукав высокого давления (РВД) 11/4dm

Заводской номер: РВД2SN11/4dm(0-0)L-2500BSP Количество на модель:
РВД2SN11/4dm(0-0)L-2500BSP
27

Номер детали на чертеже:

27

Фитинг напорный G 1 1/4dm-G 3/4dm

Заводской номер: 11600600295 Количество на модель:
11600600295
28

Номер детали на чертеже:

28

Рукав высокого давления (РВД) 1dm

Заводской номер: РВД4SP1dm(0-0)L-2600BSP Количество на модель:
РВД4SP1dm(0-0)L-2600BSP
29

Номер детали на чертеже:

29

Фитинг всасывающий

Заводской номер: 15510000538 Количество на модель:
15510000538
30

Номер детали на чертеже:

30

Шестеренный гидронасос ВРН-82 DХ ISО

Заводской номер: 10591111082 Количество на модель:
10591111082
31

Номер детали на чертеже:

31

Набор фланца для насоса

Заводской номер: 114008001329 Количество на модель:
114008001329
32

Номер детали на чертеже:

32

Хомут

Заводской номер: 150-47595 Количество на модель:
150-47595
33

Номер детали на чертеже:

33

Рукав

Заводской номер: 58х69-0,2 Количество на модель:
58х69-0,2
34

Номер детали на чертеже:

34

Рукав

Заводской номер: 42х51-0,2 Количество на модель:
42х51-0,2
