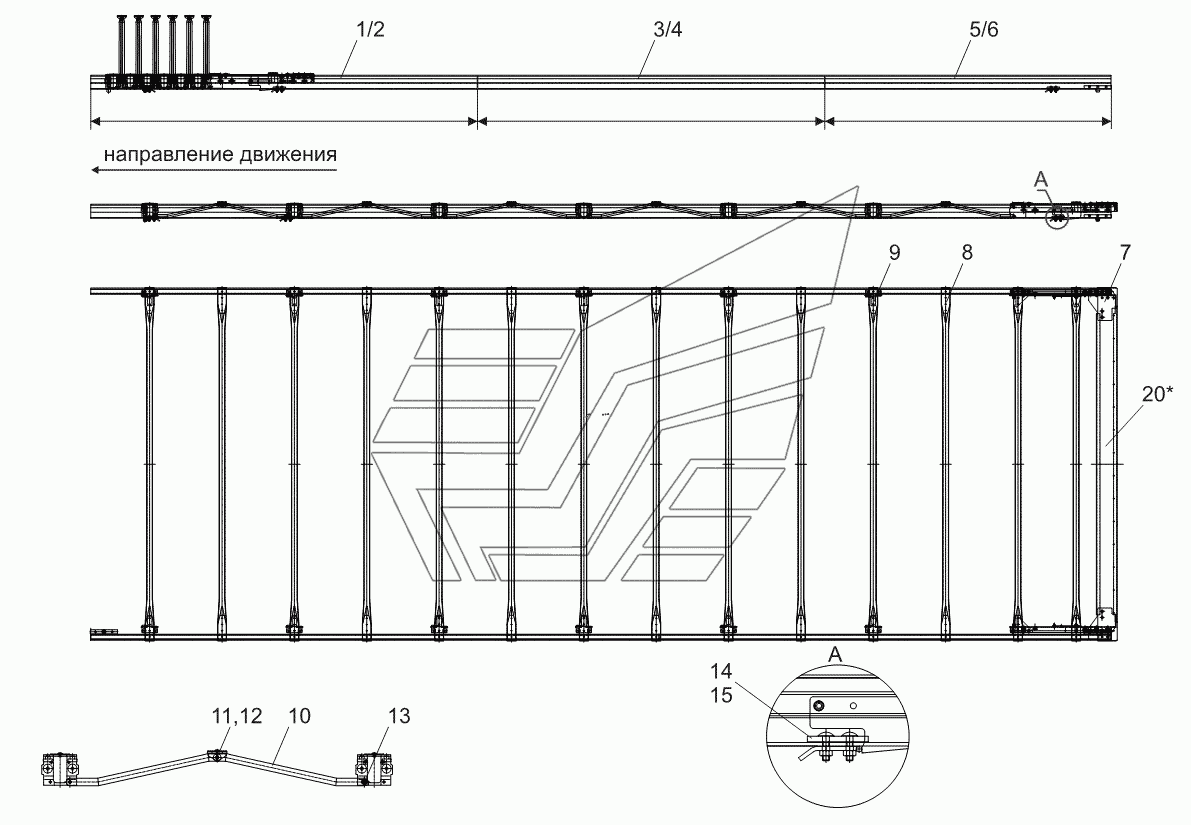

Комплект сдвижной крыши Тонар-97461. Каталог с 01.2013г.

Борт 97461-5400660 Тонар-97461 Установка проёма с дверями 97461-6300600 Тонар-97461

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передний продольный профиль левый

Заводской номер: 97461-6003830 Количество на модель: 1
97461-6003830
1
2

Номер детали на чертеже:

2

Передний продольный профиль правый

Заводской номер: 97461-6003830-01 Количество на модель: 1
97461-6003830-01
1
3

Номер детали на чертеже:

3

Средний продольный профиль левый

Заводской номер: 97461-6003840 Количество на модель: 1
97461-6003840
1
4

Номер детали на чертеже:

4

Средний продольный профиль правый

Заводской номер: 97461-6003840-01 Количество на модель: 1
97461-6003840-01
1
5

Номер детали на чертеже:

5

Задний продольный профиль правый

Заводской номер: 97461-6003850-01 Количество на модель: 1
97461-6003850-01
1
6

Номер детали на чертеже:

6

Задний продольный профиль левый

Заводской номер: 97461-6003850 Количество на модель: 1
97461-6003850
1
7

Номер детали на чертеже:

7

Каретка задняя в сборе

Заводской номер: 8390160045 Количество на модель: 1
8390160045
1
8

Номер детали на чертеже:

8

Поперечина без роликов

Заводской номер: 8390160310 Количество на модель: 12
8390160310
12
9

Номер детали на чертеже:

9

Поперечина с роликами

Заводской номер: 8390160136 Количество на модель: 12
8390160136
12
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 8390160231 Количество на модель: 48
8390160231
48
11

Номер детали на чертеже:

11

Стопорный палец

Заводской номер: 8390160042 Количество на модель: 24
8390160042
24
12

Номер детали на чертеже:

12

Стопор

Заводской номер: 8390160048 Количество на модель: 24
8390160048
24
13

Номер детали на чертеже:

13

Гайка М8

Заводской номер: 1280362908 Количество на модель: 48
1280362908
48
14

Номер детали на чертеже:

14

Пластина фиксатора

Заводской номер: 5301350756 Количество на модель: 2
5301350756
2
15

Номер детали на чертеже:

15

Пластина

Заводской номер: 5301353683 Количество на модель: 2
5301353683
2
16

Номер детали на чертеже:

16

Профиль резиновый

Заводской номер: 2512910034 Количество на модель: 1
2512910034
1
17

Номер детали на чертеже:

17

Кронштейн с роликами

Заводской номер: 2312520262 Количество на модель: 6
2312520262
6
18

Номер детали на чертеже:

18

Штанга

Заводской номер: 2312520259 Количество на модель: 1
2312520259
1
19

Номер детали на чертеже:

19

Штапик

Заводской номер: 8390160038 Количество на модель: 1
8390160038
1
20

Номер детали на чертеже:

20

Балка задняя

Заводской номер: 8390160133 Количество на модель: 1
8390160133
1
