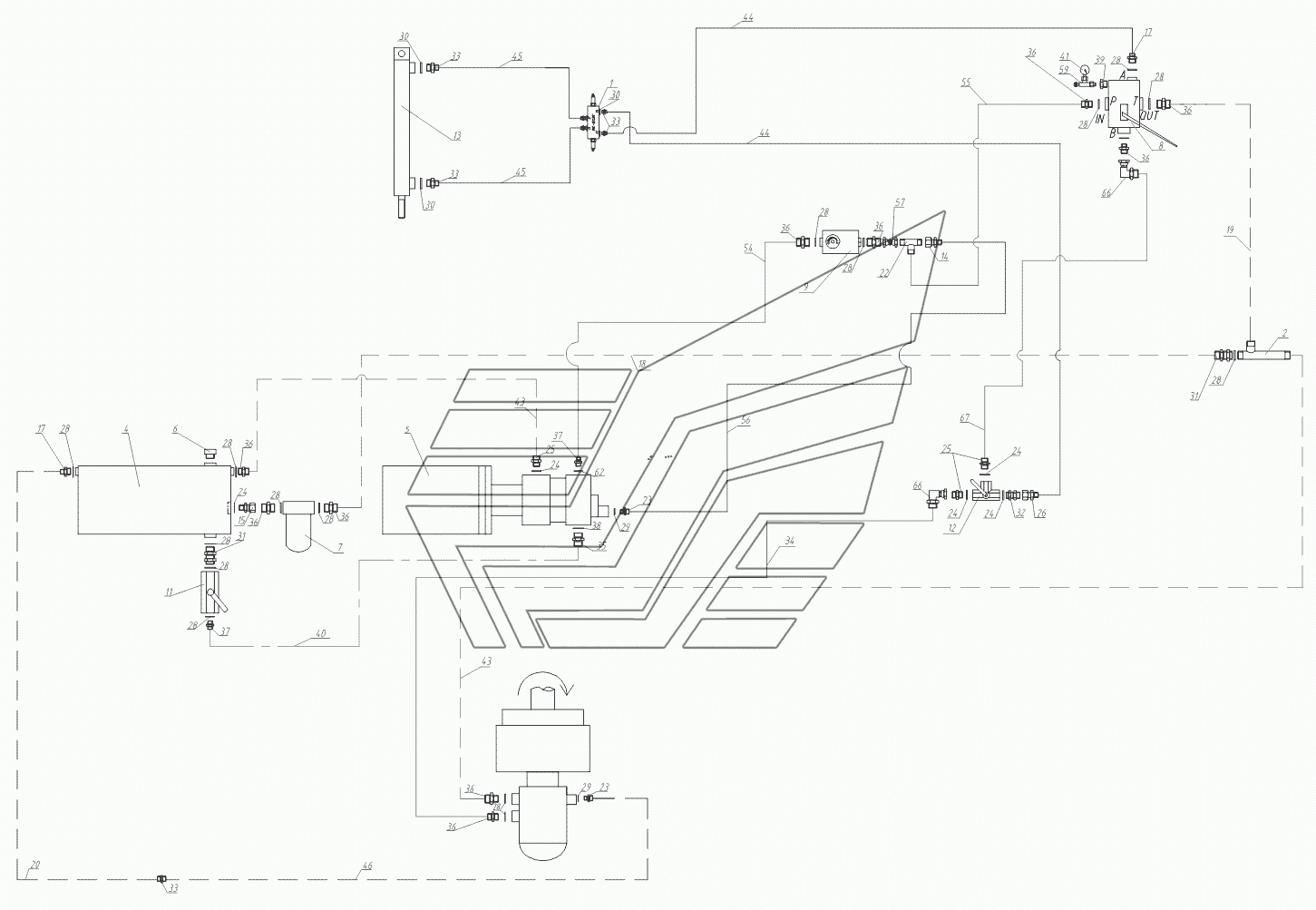

Схема гидравлическая (привод от гидростанции) Тонар-95235. Каталог 2013г.

Схема пневматическая Тонар-95235 Схема гидравлическая (сдвоенный привод) Тонар-95235

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Клапан

Заводской номер: 4512935080 Количество на модель: 1
4512935080
1
2

Номер детали на чертеже:

2

Коллектор в сборе

Заводской номер: 95235-8600140 Количество на модель: 1
95235-8600140
1
4

Номер детали на чертеже:

4

Доработка гидробака

Заводской номер: ПТ4-8600046-02 Количество на модель: 1
ПТ4-8600046-02
1
5

Номер детали на чертеже:

5

Гидростанция

Заводской номер: 1003570226 Количество на модель: 1
1003570226
1
6

Номер детали на чертеже:

6

Крышка бака масляного

Заводской номер: 2332911200 Количество на модель: 1
2332911200
1
7

Номер детали на чертеже:

7

Фильтр масляный

Заводской номер: 4563000105 Количество на модель: 1
4563000105
1
8

Номер детали на чертеже:

8

Клапан распределительный

Заводской номер: 5320123534 Количество на модель: 1
5320123534
1
9

Номер детали на чертеже:

9

Регулятор производительности

Заводской номер: 4591191019 Количество на модель: 1
4591191019
1
11

Номер детали на чертеже:

11

Кран шаровой блочный

Заводской номер: 4563001231 Количество на модель: 1
4563001231
1
12

Номер детали на чертеже:

12

Кран шаровой трехходовой

Заводской номер: 4563000038 Количество на модель: 1
4563000038
1
14

Номер детали на чертеже:

14

Переходник

Заводской номер: 2332910231 Количество на модель: 1
2332910231
1
15

Номер детали на чертеже:

15

Переходник

Заводской номер: 2332911299 Количество на модель: 1
2332911299
1
17

Номер детали на чертеже:

17

Штуцер

Заводской номер: 2332910299 Количество на модель: 2
2332910299
2
19

Номер детали на чертеже:

19

РВД

Заводской номер: 5511860826 Количество на модель: 1
5511860826
1
20

Номер детали на чертеже:

20

РВД

Заводской номер: 3449612541 Количество на модель: 1
3449612541
1
21

Номер детали на чертеже:

21

РВД

Заводской номер: 5511860922 Количество на модель: 1
5511860922
1
22

Номер детали на чертеже:

22

Тройник

Заводской номер: 2332910269 Количество на модель: 1
2332910269
1
23

Номер детали на чертеже:

23

Переходник

Заводской номер: 2332911326 Количество на модель: 2
2332911326
2
24

Номер детали на чертеже:

24

Кольцо с манжетой

Заводской номер: 4599188001 Количество на модель: 5
4599188001
5
25

Номер детали на чертеже:

25

Штуцер

Заводской номер: 2332910242 Количество на модель: 3
2332910242
3
26

Номер детали на чертеже:

26

Переходник

Заводской номер: 2332912100 Количество на модель: 1
2332912100
1
27

Номер детали на чертеже:

27

Стяжка кабельная 5/011234

Заводской номер: 2312523013 Количество на модель: 30
2312523013
30
28

Номер детали на чертеже:

28

Шайба с манжетой

Заводской номер: 2332910386 Количество на модель: 16
2332910386
16
29

Номер детали на чертеже:

29

Кольцо с манжетой

Заводской номер: 4599188003 Количество на модель: 3
4599188003
3
30

Номер детали на чертеже:

30

Кольцо с манжетой

Заводской номер: 4599188002 Количество на модель: 6
4599188002
6
31

Номер детали на чертеже:

31

Штуцер проходной с гайкой

Заводской номер: 2332910236 Количество на модель: 2
2332910236
2
32

Номер детали на чертеже:

32

Штуцер проходной с гайкой

Заводской номер: 2332910241 Количество на модель: 1
2332910241
1
33

Номер детали на чертеже:

33

Штуцер

Заводской номер: 2332911325 Количество на модель: 7
2332911325
7
35

Номер детали на чертеже:

35

Переходник

Заводской номер: 2332912101 Количество на модель: 1
2332912101
1
36

Номер детали на чертеже:

36

Штуцер

Заводской номер: 2332910390 Количество на модель: 10
2332910390
10
37

Номер детали на чертеже:

37

Переходник

Заводской номер: 2332910123 Количество на модель: 2
2332910123
2
38

Номер детали на чертеже:

38

Кольцо с манжетой

Заводской номер: 4599188005 Количество на модель: 1
4599188005
1
41

Номер детали на чертеже:

41

Манометр

Заводской номер: 0254110032 Количество на модель: 1
0254110032
1
42

Номер детали на чертеже:

42

Болт

Заводской номер: 1282001060 Количество на модель: 6
1282001060
6
43

Номер детали на чертеже:

43

РВД

Заводской номер: 5511860957 Количество на модель: 2
5511860957
2
47

Номер детали на чертеже:

47

Гайка

Заводской номер: 1283000106 Количество на модель: 6
1283000106
6
48

Номер детали на чертеже:

48

Табличка

Заводской номер: 1284001296 Количество на модель: 1
1284001296
1
49

Номер детали на чертеже:

49

Масло для редукторов

Заводской номер: 0254110504 Количество на модель: 1
0254110504
1
50

Номер детали на чертеже:

50

Масло гидравлическое

Заводской номер: 0254110004 Количество на модель: 25
0254110004
25
51

Номер детали на чертеже:

51

Табличка

Заводской номер: 1284001297 Количество на модель: 1
1284001297
1
52

Номер детали на чертеже:

52

Табличка информационная

Заводской номер: 1284000280 Количество на модель: 1
1284000280
1
53

Номер детали на чертеже:

53

Табличка

Заводской номер: 1284001294 Количество на модель: 1
1284001294
1
56

Номер детали на чертеже:

56

РВД

Заводской номер: 5511860978 Количество на модель: 1
5511860978
1
57

Номер детали на чертеже:

57

Переходник

Заводской номер: 2332912121 Количество на модель: 1
2332912121
1
58

Номер детали на чертеже:

58

Болт М8х80

Заводской номер: 1282000880 Количество на модель: 2
1282000880
2
59

Номер детали на чертеже:

59

Кран для манометра

Заводской номер: 0254110033 Количество на модель: 1
0254110033
1
62

Номер детали на чертеже:

62

Кольцо с манжетой

Заводской номер: 4599188004 Количество на модель: 1
4599188004
1
63

Номер детали на чертеже:

63

Гайка М8

Заводской номер: 1280362908 Количество на модель: 2
1280362908
2
64

Номер детали на чертеже:

64

Лента спиральная

Заводской номер: 3491522009 Количество на модель: 5
3491522009
5
65

Номер детали на чертеже:

65

Табличка

Заводской номер: 1284001298 Количество на модель: 1
1284001298
1
66

Номер детали на чертеже:

66

Адаптер

Заводской номер: 4524140235 Количество на модель: 2
4524140235
2
