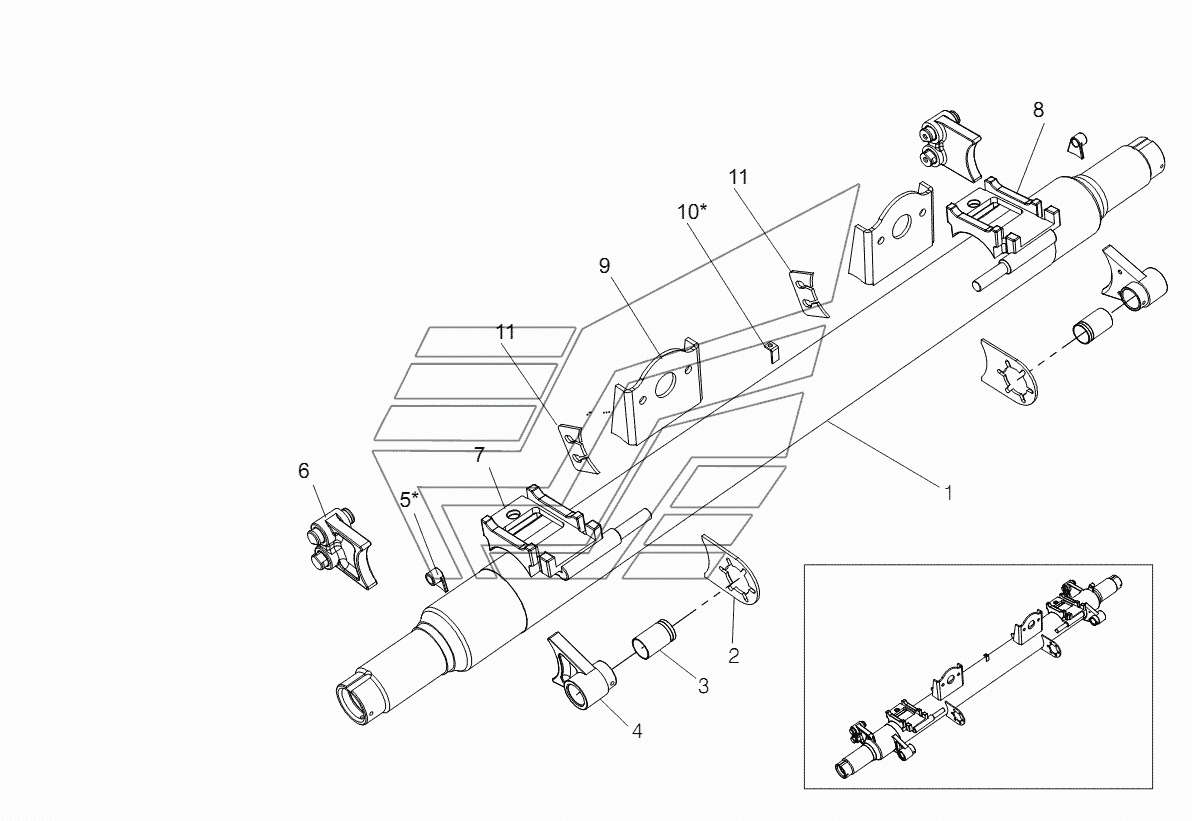

Балка оси 9523-2410090-50 Тонар-952302. Каталог c 11.2014г.

Ось с тормозами 9523-2410016-10 Тонар-952302 Механизм подъёма оси Тонар-952302

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба балки оси

Заводской номер: 9042-2410021-20 Количество на модель: 1
9042-2410021-20
1
2

Номер детали на чертеже:

2

Кронштейн опоры разжимного кулака

Заводской номер: 9042-3502273-30 Количество на модель: 2
9042-3502273-30
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: 2200080055 Количество на модель: 2
2200080055
2
4

Номер детали на чертеже:

4

Головка суппорта

Заводской номер: 2312520099 Количество на модель: 2
2312520099
2
5

Номер детали на чертеже:

5

Кронштейн датчика 9042-3538110

Заводской номер: 4542054329 Количество на модель: 2
4542054329
2
6

Номер детали на чертеже:

6

Основание суппорта с осями

Заводской номер: 9042-3502250-20 Количество на модель: 2
9042-3502250-20
2
7

Номер детали на чертеже:

7

Подкладка рессоры 9042-2912412-11

Заводской номер: 2312520189 Количество на модель: 1
2312520189
1
8

Номер детали на чертеже:

8

Подкладка рессоры 9042-2912412-10

Заводской номер: 2312520188 Количество на модель: 1
2312520188
1
9

Номер детали на чертеже:

9

Кронштейн тормозной камеры 9042-3519012

Заводской номер: 2257120045 Количество на модель: 2
2257120045
2
10

Номер детали на чертеже:

10

Уголок

Заводской номер: 9746-2912482 Количество на модель: 1
9746-2912482
1
