  6. Схема пневматическая с EBS конфигурации 2S/2M с подъёмной осью

Схема пневматическая с EBS конфигурации 2S/2M с подъёмной осью Тонар-952302. Каталог c 11.2014г.

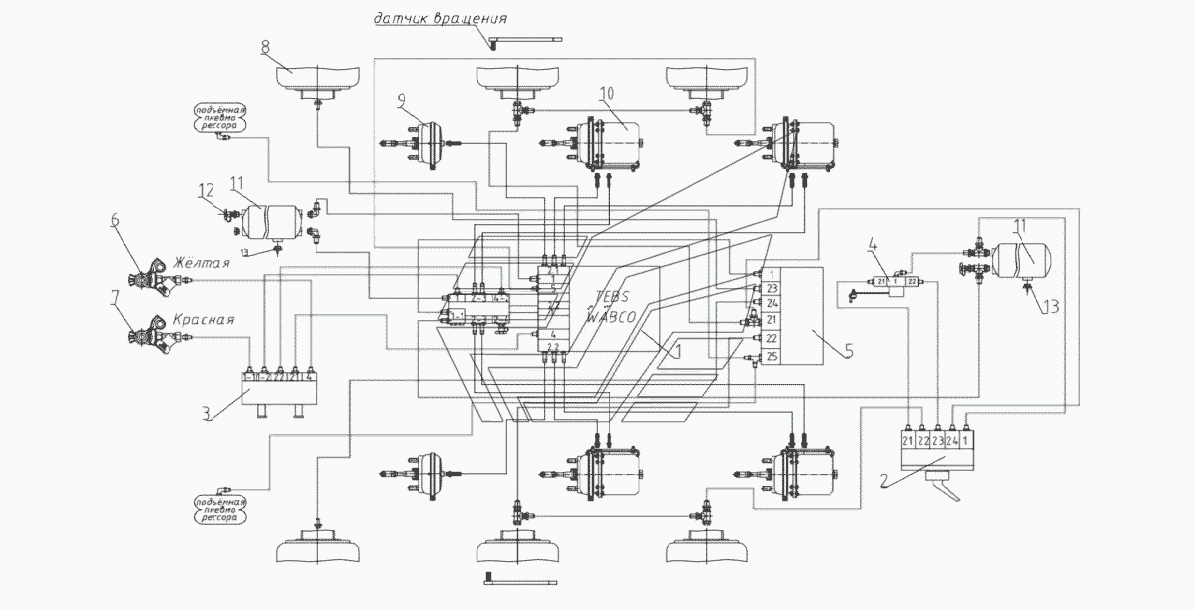

Схема принципиальная Тонар-952302

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок EBS-2S/2M 480 102 063 0 Wabco

Заводской номер: 1284000173 Количество на модель: 1
1284000173
1
2

Номер детали на чертеже:

2

Кран уровня пола 464 006 102 0

Заводской номер: 1284000392 Количество на модель: 1
1284000392
1
3

Номер детали на чертеже:

3

Клапан управления подъёмной осью 463 084 100 0

Заводской номер: 1284000272 Количество на модель: 1
1284000272
1
4

Номер детали на чертеже:

4

Клапана растормаживания полуприцепа 971 002 900 0

Заводской номер: 4591191117 Количество на модель: 1
4591191117
1
5

Номер детали на чертеже:

5

Кран управления пневмоподвеской 463 032 220 0 с фитингами, WABCO

Заводской номер: 1284000191 Количество на модель: 1
1284000191
1
6

Номер детали на чертеже:

6

Головка с фильтром красная

Заводской номер: 1284000108 Количество на модель: 1
1284000108
1
7

Номер детали на чертеже:

7

Головка с фильтром желтая

Заводской номер: 1284000107 Количество на модель: 1
1284000107
1
8

Номер детали на чертеже:

8

Фитинг М16х1,5 трубка 8x1 из блока EBS

Заводской номер: 1284000190 Количество на модель: 2
1284000190
2
9

Номер детали на чертеже:

9

Клапан контрольного вывода

Заводской номер: 1284000152 Количество на модель: 2
1284000152
2
10

Номер детали на чертеже:

10

Пробка М22х1,5 №26952212, SIRIT

Заводской номер: 1284000167 Количество на модель: 1
1284000167
1
11

Номер детали на чертеже:

11

Клапан слива конденсата

Заводской номер: 1284000160 Количество на модель: 2
1284000160
2
12

Номер детали на чертеже:

12

Фитинг-угольник 90 градусов

Заводской номер: 1284000168 Количество на модель: 2
1284000168
2
13

Номер детали на чертеже:

13

Тройник 9540 12-12-8 CAMOZZI

Заводской номер: 2332900001 Количество на модель: 2
2332900001
2
14

Номер детали на чертеже:

14

Фитинг ёлочка

Заводской номер: 1284000117 Количество на модель: 6
1284000117
6
15

Номер детали на чертеже:

15

Фитинг прямой

Заводской номер: 1284000157 Количество на модель: 10
1284000157
10
16

Номер детали на чертеже:

16

Фитинг-тройник

Заводской номер: 1284000163 Количество на модель: 1
1284000163
1
17

Номер детали на чертеже:

17

Тройник с контрольным выводом

Заводской номер: 2332900006 Количество на модель: 1
2332900006
1
18

Номер детали на чертеже:

18

Фитинг- тройник под трубку М12х1,5

Заводской номер: 1284002256 Количество на модель: 2
1284002256
2
19

Номер детали на чертеже:

19

Хомут ABA 15-24 C7/W1

Заводской номер: 4598700098 Количество на модель: 20
4598700098
20
20

Номер детали на чертеже:

20

Стяжка кабельная 5/011234

Заводской номер: 2312523013 Количество на модель: 150
2312523013
150
21

Номер детали на чертеже:

21

Кабель питания EBS 449 173 120 0

Заводской номер: 1284000181 Количество на модель: 1
1284000181
1
22

Номер детали на чертеже:

22

Кабель датчика АБС 449 723 030 0

Заводской номер: 1284000176 Количество на модель: 2
1284000176
2
23

Номер детали на чертеже:

23

Кабель клапана подъемной оси 449 445 050 0

Заводской номер: 1284000180 Количество на модель: 1
1284000180
1
24

Номер детали на чертеже:

24

Трубка полиамидная ф15х1,5

Заводской номер: 2247210011 Количество на модель: 7
2247210011
7
25

Номер детали на чертеже:

25

Трубка полиамидная ф12х1,5

Заводской номер: 2247210012 Количество на модель: 21
2247210012
21
26

Номер детали на чертеже:

26

Трубка полиамидная ф8х1

Заводской номер: 2247210008 Количество на модель: 52
2247210008
52
27

Номер детали на чертеже:

27

Шланг 828 876 411 6 Wabco

Заводской номер: 1284000120 Количество на модель: 24
1284000120
24
28

Номер детали на чертеже:

28

Кольцо защитное 9746-2801128

Заводской номер: 2200080078 Количество на модель: 3
2200080078
3
29

Номер детали на чертеже:

29

Лента спиральная

Заводской номер: 3491522007 Количество на модель: 3
3491522007
3
30

Номер детали на чертеже:

30

Лента спиральная

Заводской номер: 3491522009 Количество на модель: 3
3491522009
3
Схема принципиальная Тонар-952302
Вернуться в раздел каталога
