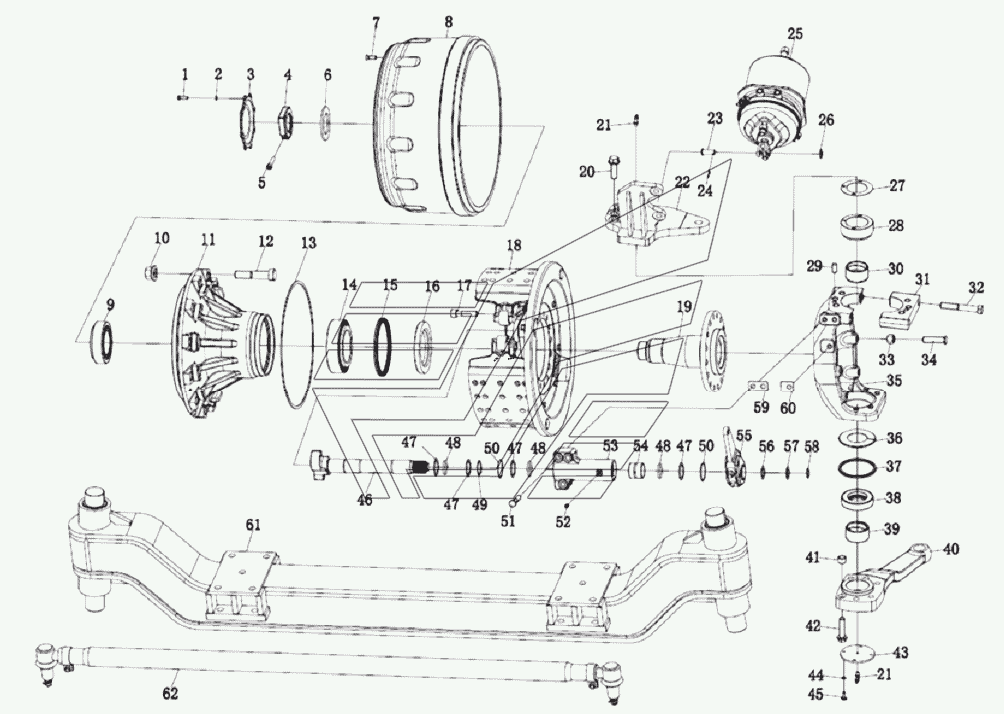

Ось передняя Тонар-4525. Каталог 2013г.

Передняя подвеска Тонар-4525 Задняя подвеска Тонар-4525

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

27

27

27

28

29

30

31

32

33

34

35

35

36

37

38

39

40

40

41

42

43

44

45

46

46

47

48

49

50

51

52

53

53

54

55

56

57

57

57

57

58

59

60

60

60

60

60

61

62

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт

Заводской номер: 4598700301 Количество на модель: 16

4598700301

16

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 4598700302 Количество на модель: 16

4598700302

16

3

Номер детали на чертеже:

3

Крышка

Заводской номер: 4598700303 Количество на модель: 2

4598700303

2

4

Номер детали на чертеже:

4

Гайка регулировочная

Заводской номер: 4598700304 Количество на модель: 2

4598700304

2

5

Номер детали на чертеже:

5

Болт

Заводской номер: 4598700305 Количество на модель: 2

4598700305

2

6

Номер детали на чертеже:

6

Шайба стопорная

Заводской номер: 4598700306 Количество на модель: 2

4598700306

2

7

Номер детали на чертеже:

7

Болт

Заводской номер: 4598700307 Количество на модель: 6

4598700307

6

8

Номер детали на чертеже:

8

Барабан тормозной

Заводской номер: 4598700308 Количество на модель: 2

4598700308

2

9

Номер детали на чертеже:

9

Подшипник наружный

Заводской номер: 4598700309 Количество на модель: 2

4598700309

2

10

Номер детали на чертеже:

10

Гайка колесная

Заводской номер: 4598700310 Количество на модель: 24

4598700310

24

11

Номер детали на чертеже:

11

Ступица

Заводской номер: 4598700311 Количество на модель: 2

4598700311

2

12

Номер детали на чертеже:

12

Болт колесный

Заводской номер: 4598700312 Количество на модель: 24

4598700312

24

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 4598700313 Количество на модель: 2

4598700313

2

14

Номер детали на чертеже:

14

Подшипник внутренний

Заводской номер: 4598700314 Количество на модель: 2

4598700314

2

15

Номер детали на чертеже:

15

Манжета

Заводской номер: 4598700315 Количество на модель: 2

4598700315

2

16

Номер детали на чертеже:

16

Кольцо упорное

Заводской номер: 4598700316 Количество на модель: 2

4598700316

2

17

Номер детали на чертеже:

17

Болт крепления тормозного механизма

Заводской номер: 4598700317 Количество на модель: 32

4598700317

32

18

Номер детали на чертеже:

18

Тормозной механизм в сборе

Заводской номер: 4598700318 Количество на модель: 2

4598700318

2

19

Номер детали на чертеже:

19

Цапфа поворотного кулака

Заводской номер: 4598700319 Количество на модель: 2

4598700319

2

20

Номер детали на чертеже:

20

Болт крепления кронштейна тормозной камеры

Заводской номер: 4598700320 Количество на модель: 12

4598700320

12

21

Номер детали на чертеже:

21

Масленка

Заводской номер: 53011310221 Количество на модель: 4

53011310221

4

22

Номер детали на чертеже:

22

Кронштейн тормозной камеры левый

Заводской номер: 4598700321 Количество на модель: 1

4598700321

1

22

Номер детали на чертеже:

22

Кронштейн тормозной камеры правый

Заводской номер: 4598700322 Количество на модель: 1

4598700322

1

23

Номер детали на чертеже:

23

Палец

Заводской номер: 4598700323 Количество на модель: 2

4598700323

2

24

Номер детали на чертеже:

24

Шплинт

Заводской номер: 4598700324 Количество на модель: 2

4598700324

2

25

Номер детали на чертеже:

25

Камера тормозная

Заводской номер: 4598700325 Количество на модель: 2

4598700325

2

26

Номер детали на чертеже:

26

Шайба

Заводской номер: 4598700326 Количество на модель: 2

4598700326

2

27

Номер детали на чертеже:

27

Шайба регулировочная

Заводской номер: 4598700330 Количество на модель:

4598700330

27

Номер детали на чертеже:

27

Шайба регулировочная

Заводской номер: 4598700329 Количество на модель:

4598700329

27

Номер детали на чертеже:

27

Шайба регулировочная

Заводской номер: 4598700328 Количество на модель:

4598700328

27

Номер детали на чертеже:

27

Шайба регулировочная

Заводской номер: 4598700327 Количество на модель:

4598700327

28

Номер детали на чертеже:

28

Бобышка

Заводской номер: 4598700331 Количество на модель: 2

4598700331

2

29

Номер детали на чертеже:

29

Штифт

Заводской номер: 4598700332 Количество на модель: 4

4598700332

4

30

Номер детали на чертеже:

30

Втулка

Заводской номер: 4598700333 Количество на модель: 2

4598700333

2

31

Номер детали на чертеже:

31

Проушина

Заводской номер: 4598700334 Количество на модель: 2

4598700334

2

32

Номер детали на чертеже:

32

Болт

Заводской номер: 4598700335 Количество на модель: 4

4598700335

4

33

Номер детали на чертеже:

33

Гайка

Заводской номер: 4598700336 Количество на модель: 2

4598700336

2

34

Номер детали на чертеже:

34

Упор

Заводской номер: 4598700337 Количество на модель: 2

4598700337

2

35

Номер детали на чертеже:

35

Кулак поворотный правый

Заводской номер: 4598700339 Количество на модель: 1

4598700339

1

35

Номер детали на чертеже:

35

Кулак поворотный левый

Заводской номер: 4598700338 Количество на модель: 1

4598700338

1

36

Номер детали на чертеже:

36

Шайба

Заводской номер: 4598700340 Количество на модель: 2

4598700340

2

37

Номер детали на чертеже:

37

Кольцо уплотнительное

Заводской номер: 4598700341 Количество на модель: 2

4598700341

2

38

Номер детали на чертеже:

38

Шайба

Заводской номер: 4598700342 Количество на модель: 2

4598700342

2

39

Номер детали на чертеже:

39

Втулка

Заводской номер: 4598700343 Количество на модель: 2

4598700343

2

40

Номер детали на чертеже:

40

Рычаг поворотный левый

Заводской номер: 4598700344 Количество на модель: 1

4598700344

1

40

Номер детали на чертеже:

40

Рычаг поворотный правый

Заводской номер: 4598700345 Количество на модель: 1

4598700345

1

41

Номер детали на чертеже:

41

Втулка

Заводской номер: 4598700346 Количество на модель: 2

4598700346

2

42

Номер детали на чертеже:

42

Болт поворотного рычага

Заводской номер: 4598700347 Количество на модель: 12

4598700347

12

43

Номер детали на чертеже:

43

Крышка

Заводской номер: 4598700348 Количество на модель: 2

4598700348

2

44

Номер детали на чертеже:

44

Шайба

Заводской номер: 4598700349 Количество на модель: 8

4598700349

8

45

Номер детали на чертеже:

45

Болт

Заводской номер: 4598700350 Количество на модель: 8

4598700350

8

46

Номер детали на чертеже:

46

Кулак разжимной левый

Заводской номер: 4598700351 Количество на модель: 1

4598700351

1

46

Номер детали на чертеже:

46

Кулак разжимной правый

Заводской номер: 4598700352 Количество на модель: 1

4598700352

1

47

Номер детали на чертеже:

47

Шайба

Заводской номер: 4598700353 Количество на модель: 4

4598700353

4

48

Номер детали на чертеже:

48

Кольцо резиновое

Заводской номер: 4598700354 Количество на модель: 4

4598700354

4

49

Номер детали на чертеже:

49

Кольцо стопорное

Заводской номер: 4598700355 Количество на модель: 2

4598700355

2

50

Номер детали на чертеже:

50

Кольцо стопорное

Заводской номер: 4598700356 Количество на модель: 4

4598700356

4

51

Номер детали на чертеже:

51

Болт опоры разжимного кулака

Заводской номер: 4598700357 Количество на модель: 6

4598700357

6

52

Номер детали на чертеже:

52

Масленка

Заводской номер: 4598700358 Количество на модель: 2

4598700358

2

53

Номер детали на чертеже:

53

Опора разжимного кулака левая

Заводской номер: 4598700359 Количество на модель: 2

4598700359

2

53

Номер детали на чертеже:

53

Опора разжимного кулака правая

Заводской номер: 4598700360 Количество на модель: 2

4598700360

2

54

Номер детали на чертеже:

54

Втулка

Заводской номер: 4598700361 Количество на модель: 2

4598700361

2

55

Номер детали на чертеже:

55

Рычаг регулировочный

Заводской номер: 4598700362 Количество на модель: 2

4598700362

2

56

Номер детали на чертеже:

56

Шайба

Заводской номер: 4598700363 Количество на модель: 2

4598700363

2

57

Номер детали на чертеже:

57

Шайба регулировочная

Заводской номер: 4598700364 Количество на модель: 2

4598700364

2

57

Номер детали на чертеже:

57

Шайба регулировочная

Заводской номер: 4598700365 Количество на модель:

4598700365

57

Номер детали на чертеже:

57

Шайба регулировочная

Заводской номер: 4598700366 Количество на модель:

4598700366

57

Номер детали на чертеже:

57

Шайба регулировочная

Заводской номер: 4599188155 Количество на модель:

4599188155

58

Номер детали на чертеже:

58

Кольцо стопорное

Заводской номер: 4599188156 Количество на модель: 2

4599188156

2

59

Номер детали на чертеже:

59

Пластина стопорная

Заводской номер: 4598700367 Количество на модель:

4598700367

60

Номер детали на чертеже:

60

Пластина стопорная

Заводской номер: 4598700368 Количество на модель:

4598700368

60

Номер детали на чертеже:

60

Пластина стопорная

Заводской номер: 4598700369 Количество на модель:

4598700369

60

Номер детали на чертеже:

60

Пластина стопорная

Заводской номер: 4598700370 Количество на модель:

4598700370

60

Номер детали на чертеже:

60

Пластина стопорная

Заводской номер: 4598700371 Количество на модель:

4598700371

60

Номер детали на чертеже:

60

Пластина стопорная

Заводской номер: 4598700372 Количество на модель:

4598700372

61

Номер детали на чертеже:

61

Балка оси

Заводской номер: 4598700373 Количество на модель: 1

4598700373

1

62

Номер детали на чертеже:

62

Тяга поперечная

Заводской номер: 4598700374 Количество на модель: 1

4598700374

1
