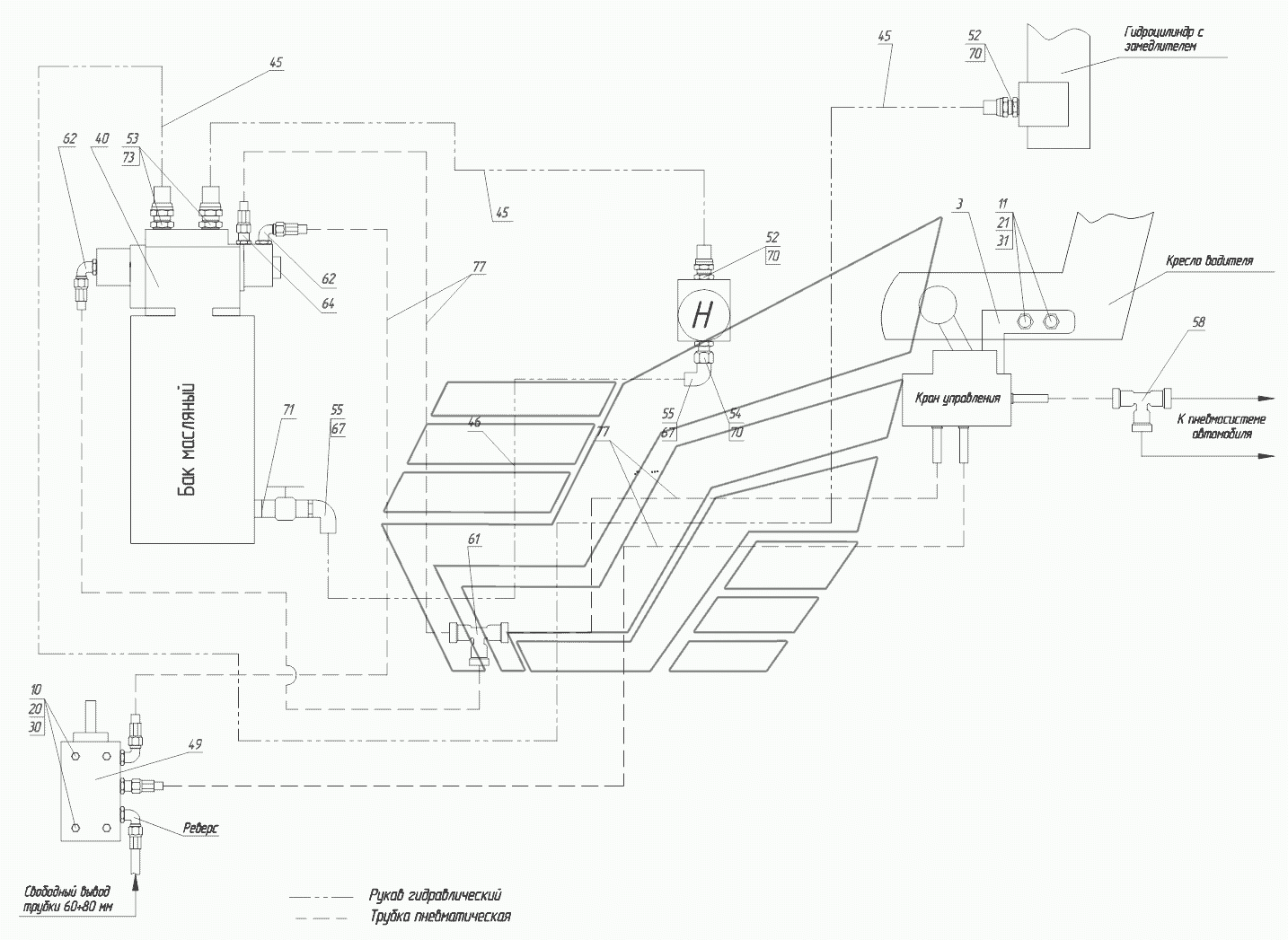

Гидравлическое оборудование Тонар-4525. Каталог 2013г.

Пневмосистема Тонар-4525

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
3

Номер детали на чертеже:

3

Кронштейн крана управления

Заводской номер: 4525-8601003 Количество на модель: 1
4525-8601003
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 6428-8600091 Количество на модель: 1
6428-8600091
1
6

Номер детали на чертеже:

6

Проставка

Заводской номер: 4525-8600088 Количество на модель: 1
4525-8600088
1
7

Номер детали на чертеже:

7

Втулка

Заводской номер: 6428-8600089 Количество на модель: 1
6428-8600089
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 6428-8600090 Количество на модель: 1
6428-8600090
1
9

Номер детали на чертеже:

9

Гайка шестигранная

Заводской номер: 6428-0010001 Количество на модель: 4
6428-0010001
4
10

Номер детали на чертеже:

10

Шпилька

Заводской номер: 6428-8600093 Количество на модель: 4
6428-8600093
4
11

Номер детали на чертеже:

11

Прокладка паронитовая под проставку

Заводской номер: 6428-8600085 Количество на модель: 1
6428-8600085
1
15

Номер детали на чертеже:

15

Болт М8х20

Заводской номер: 1282000818 Количество на модель: 4
1282000818
4
16

Номер детали на чертеже:

16

Винт М10х20

Заводской номер: 1284001020 Количество на модель: 4
1284001020
4
17

Номер детали на чертеже:

17

Болт М8х45

Заводской номер: 1282001845 Количество на модель: 2
1282001845
2
21

Номер детали на чертеже:

21

Гайка М8

Заводской номер: 1280362908 Количество на модель: 8
1280362908
8
31

Номер детали на чертеже:

31

Шайба 8

Заводской номер: 1286010008 Количество на модель: 8
1286010008
8
32

Номер детали на чертеже:

32

Шайба 10

Заводской номер: 1286010010 Количество на модель: 4
1286010010
4
37

Номер детали на чертеже:

37

Масляный насос

Заводской номер: 2332910104 Количество на модель: 1
2332910104
1
38

Номер детали на чертеже:

38

Коробка отбора мощности

Заводской номер: 2332911228 Количество на модель: 1
2332911228
1
40

Номер детали на чертеже:

40

Клапан перепускной

Заводской номер: 2332910092 Количество на модель: 1
2332910092
1
42

Номер детали на чертеже:

42

Бак масляный

Заводской номер: 2332910100 Количество на модель: 1
2332910100
1
43

Номер детали на чертеже:

43

Кран управления

Заводской номер: 2332910105 Количество на модель: 1
2332910105
1
45

Номер детали на чертеже:

45

Рукав

Заводской номер: 6528-8601008 Количество на модель: 1
6528-8601008
1
45

Номер детали на чертеже:

45

Комплект крепления

Заводской номер: 2332912157 Количество на модель: 1
2332912157
1
46

Номер детали на чертеже:

46

Рукав

Заводской номер: 2332910131 Количество на модель: 2
2332910131
2
47

Номер детали на чертеже:

47

Рукав

Заводской номер: 6528-8601006 Количество на модель: 1
6528-8601006
1
48

Номер детали на чертеже:

48

Замедлитель

Заводской номер: 4573951365 Количество на модель: 1
4573951365
1
50

Номер детали на чертеже:

50

Переходник

Заводской номер: 2332910146 Количество на модель: 1
2332910146
1
53

Номер детали на чертеже:

53

Переходник

Заводской номер: 2332910123 Количество на модель: 3
2332910123
3
54

Номер детали на чертеже:

54

Переходник

Заводской номер: 2332910178 Количество на модель: 1
2332910178
1
55

Номер детали на чертеже:

55

Переходник

Заводской номер: 2332910128 Количество на модель: 2
2332910128
2
58

Номер детали на чертеже:

58

Тройник

Заводской номер: 2332900005 Количество на модель: 2
2332900005
2
59

Номер детали на чертеже:

59

Переходник

Заводской номер: 2332910129 Количество на модель: 2
2332910129
2
60

Номер детали на чертеже:

60

Адаптер

Заводской номер: 4524140235 Количество на модель: 1
4524140235
1
62

Номер детали на чертеже:

62

Уголок

Заводской номер: 2332910138 Количество на модель: 2
2332910138
2
64

Номер детали на чертеже:

64

Штуцер

Заводской номер: 2332910137 Количество на модель: 1
2332910137
1
65

Номер детали на чертеже:

65

Уголок

Заводской номер: 2332910179 Количество на модель: 2
2332910179
2
67

Номер детали на чертеже:

67

Хомут

Заводской номер: 2332910130 Количество на модель: 2
2332910130
2
70

Номер детали на чертеже:

70

Кольцо с манжетой

Заводской номер: 4599188004 Количество на модель: 2
4599188004
2
73

Номер детали на чертеже:

73

Шайба с манжетой

Заводской номер: 2332910386 Количество на модель: 3
2332910386
3
75

Номер детали на чертеже:

75

Болт М8х80

Заводской номер: 2332910158 Количество на модель: 3
2332910158
3
76

Номер детали на чертеже:

76

Стяжка кабельная 5/011234

Заводской номер: 2312523013 Количество на модель: 50
2312523013
50
77

Номер детали на чертеже:

77

Трубка полиамидная

Заводской номер: 2332910140 Количество на модель: 15
2332910140
15
78

Номер детали на чертеже:

78

Спираль защитная GS2520 "САМОZZI"

Заводской номер: 1242000010 Количество на модель: 10
1242000010
10
79

Номер детали на чертеже:

79

Лента спиральная

Заводской номер: 3491522009 Количество на модель: 6
3491522009
6
80

Номер детали на чертеже:

80

Кольцо резиновое

Заводской номер: 2332910093 Количество на модель: 1
2332910093
1
