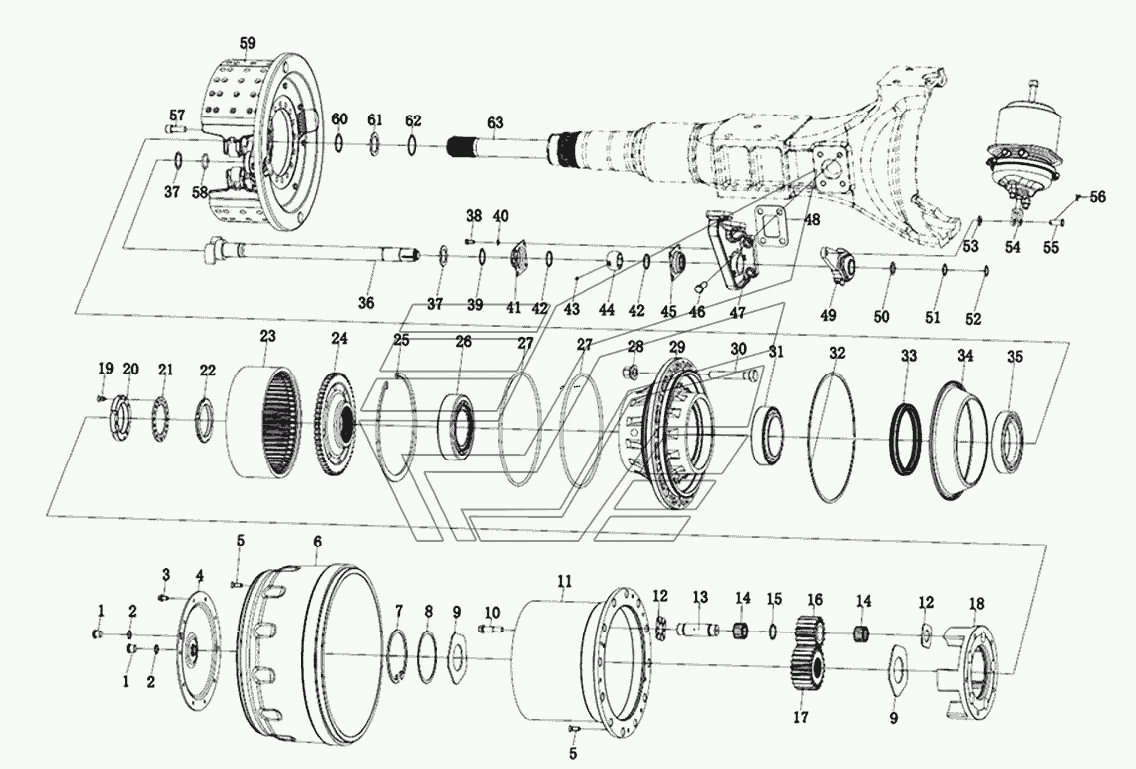

Редуктор среднего заднего моста с тормозами Тонар-4525. Каталог 2013г.

Корпус заднего моста Тонар-4525 Главная передача в сборе Тонар-4525

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

8

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

36

36

36

37

38

39

40

41

42

43

44

45

46

47

47

47

47

48

49

50

51

51

51

51

52

53

54

55

56

57

58

59

60

61

62

63

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пробка

Заводской номер: 4598700478 Количество на модель: 4

4598700478

4

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 1286020113 Количество на модель: 4

1286020113

4

3

Номер детали на чертеже:

3

Болт крепления крышки

Заводской номер: 5301310216 Количество на модель: 20

5301310216

20

4

Номер детали на чертеже:

4

Крышка

Заводской номер: 4598700479 Количество на модель: 2

4598700479

2

5

Номер детали на чертеже:

5

Болт

Заводской номер: 4598700307 Количество на модель: 12

4598700307

12

6

Номер детали на чертеже:

6

Барабан тормозной

Заводской номер: 4598700480 Количество на модель: 2

4598700480

2

7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: 4598700481 Количество на модель: 2

4598700481

2

8

Номер детали на чертеже:

8

Шайба регулировочная

Заводской номер: 4598700486 Количество на модель:

4598700486

8

Номер детали на чертеже:

8

Шайба

Заводской номер: Шайба Количество на модель:

Шайба

8

Номер детали на чертеже:

8

Шайба регулировочная

Заводской номер: 4598700484 Количество на модель:

4598700484

8

Номер детали на чертеже:

8

Шайба регулировочная

Заводской номер: 4598700483 Количество на модель:

4598700483

8

Номер детали на чертеже:

8

Шайба регулировочная

Заводской номер: 4598700482 Количество на модель:

4598700482

9

Номер детали на чертеже:

9

Шайба стопорная

Заводской номер: 4598700487 Количество на модель: 4

4598700487

4

10

Номер детали на чертеже:

10

Болт крепления водила

Заводской номер: 4598700488 Количество на модель: 10

4598700488

10

11

Номер детали на чертеже:

11

Водило

Заводской номер: 4598700489 Количество на модель: 2

4598700489

2

12

Номер детали на чертеже:

12

Шайба стопорная

Заводской номер: 4598700490 Количество на модель: 20

4598700490

20

13

Номер детали на чертеже:

13

Ось сателлита

Заводской номер: 4598700491 Количество на модель: 10

4598700491

10

14

Номер детали на чертеже:

14

Подшипник

Заводской номер: 4598700492 Количество на модель: 560

4598700492

560

15

Номер детали на чертеже:

15

Шайба

Заводской номер: 4598700493 Количество на модель: 10

4598700493

10

16

Номер детали на чертеже:

16

Сателлит

Заводской номер: 4598700494 Количество на модель: 10

4598700494

10

17

Номер детали на чертеже:

17

Шестерня ведущая

Заводской номер: 4598700495 Количество на модель: 2

4598700495

2

18

Номер детали на чертеже:

18

Каретка сателлитов

Заводской номер: 4598700496 Количество на модель: 2

4598700496

2

19

Номер детали на чертеже:

19

Болт стопорной гайки

Заводской номер: 4598700497 Количество на модель: 4

4598700497

4

20

Номер детали на чертеже:

20

Гайка стопорная

Заводской номер: 4598700498 Количество на модель: 2

4598700498

2

21

Номер детали на чертеже:

21

Шайба стопорная

Заводской номер: 4598700499 Количество на модель: 2

4598700499

2

22

Номер детали на чертеже:

22

Гайка

Заводской номер: 4598700500 Количество на модель: 2

4598700500

2

23

Номер детали на чертеже:

23

Шестерня ведомая

Заводской номер: 4598700501 Количество на модель: 2

4598700501

2

24

Номер детали на чертеже:

24

Венец ведомой шестерни

Заводской номер: 4598700502 Количество на модель: 2

4598700502

2

25

Номер детали на чертеже:

25

Кольцо стопорное

Заводской номер: 4598700503 Количество на модель: 2

4598700503

2

26

Номер детали на чертеже:

26

Подшипник роликовый

Заводской номер: 4598700504 Количество на модель: 2

4598700504

2

27

Номер детали на чертеже:

27

Кольцо уплотнительное

Заводской номер: 4598700505 Количество на модель: 4

4598700505

4

28

Номер детали на чертеже:

28

Гайка колесная

Заводской номер: 4598700310 Количество на модель: 24

4598700310

24

29

Номер детали на чертеже:

29

Ступица

Заводской номер: 4598700506 Количество на модель: 2

4598700506

2

30

Номер детали на чертеже:

30

Болт колёсный

Заводской номер: 4598700507 Количество на модель: 24

4598700507

24

31

Номер детали на чертеже:

31

Подшипник ступицы

Заводской номер: 4598700508 Количество на модель: 2

4598700508

2

32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 4598700313 Количество на модель: 2

4598700313

2

33

Номер детали на чертеже:

33

Манжета

Заводской номер: 4598700509 Количество на модель: 2

4598700509

2

34

Номер детали на чертеже:

34

Маслоотражатель

Заводской номер: 4598700510 Количество на модель: 2

4598700510

2

35

Номер детали на чертеже:

35

Кольцо проставочное

Заводской номер: 4598700511 Количество на модель: 2

4598700511

2

36

Номер детали на чертеже:

36

Кулак разжимной

Заводской номер: 4598700512 Количество на модель: 1

4598700512

1

36

Номер детали на чертеже:

36

Кулак разжимной

Заводской номер: 4598700513 Количество на модель: 1

4598700513

1

36

Номер детали на чертеже:

36

Кулак разжимной

Заводской номер: 4598700514 Количество на модель: 1

4598700514

1

36

Номер детали на чертеже:

36

Кулак разжимной

Заводской номер: 4598700515 Количество на модель: 1

4598700515

1

37

Номер детали на чертеже:

37

Шайба

Заводской номер: 4598700353 Количество на модель: 4

4598700353

4

38

Номер детали на чертеже:

38

Болт корпуса подшипника

Заводской номер: 4598700516 Количество на модель: 8

4598700516

8

39

Номер детали на чертеже:

39

Кольцо стопорное

Заводской номер: 4598700355 Количество на модель: 2

4598700355

2

40

Номер детали на чертеже:

40

Шайба

Заводской номер: 4598700302 Количество на модель: 8

4598700302

8

41

Номер детали на чертеже:

41

Корпус подшипника

Заводской номер: 4598700517 Количество на модель: 2

4598700517

2

42

Номер детали на чертеже:

42

Кольцо резиновое

Заводской номер: 4598700518 Количество на модель: 4

4598700518

4

43

Номер детали на чертеже:

43

Маслёнка

Заводской номер: 4598700519 Количество на модель: 2

4598700519

2

44

Номер детали на чертеже:

44

Подшипник

Заводской номер: 4598700520 Количество на модель: 2

4598700520

2

45

Номер детали на чертеже:

45

Корпус подшипника

Заводской номер: 4598700521 Количество на модель: 2

4598700521

2

46

Номер детали на чертеже:

46

Болт крепления опоры

Заводской номер: 5301310214 Количество на модель: 8

5301310214

8

47

Номер детали на чертеже:

47

Опора разжимного кулака левая

Заводской номер: 4598700522 Количество на модель: 1

4598700522

1

47

Номер детали на чертеже:

47

Опора разжимного кулака левая

Заводской номер: 4598700523 Количество на модель: 1

4598700523

1

47

Номер детали на чертеже:

47

Опора разжимного кулака правая

Заводской номер: 4598700524 Количество на модель: 1

4598700524

1

47

Номер детали на чертеже:

47

Опора разжимного кулака правая

Заводской номер: 4598700525 Количество на модель: 1

4598700525

1

48

Номер детали на чертеже:

48

Проставка регулировочная

Заводской номер: 4598700526 Количество на модель:

4598700526

49

Номер детали на чертеже:

49

Рычаг регулировочный

Заводской номер: 4598700362 Количество на модель: 2

4598700362

2

50

Номер детали на чертеже:

50

Шайба

Заводской номер: 4598700363 Количество на модель: 2

4598700363

2

51

Номер детали на чертеже:

51

Шайба регулировочная

Заводской номер: 4598700364 Количество на модель:

4598700364

51

Номер детали на чертеже:

51

Шайба регулировочная

Заводской номер: 4598700365 Количество на модель:

4598700365

51

Номер детали на чертеже:

51

Шайба регулировочная

Заводской номер: 4598700366 Количество на модель:

4598700366

51

Номер детали на чертеже:

51

Шайба регулировочная

Заводской номер: 4599188115 Количество на модель:

4599188115

52

Номер детали на чертеже:

52

Кольцо пружинное

Заводской номер: 4599188116 Количество на модель: 2

4599188116

2

53

Номер детали на чертеже:

53

Шайба

Заводской номер: 4598700326 Количество на модель: 2

4598700326

2

54

Номер детали на чертеже:

54

Камера тормозная

Заводской номер: 4598700325 Количество на модель: 2

4598700325

2

55

Номер детали на чертеже:

55

Палец

Заводской номер: 4598700323 Количество на модель: 2

4598700323

2

56

Номер детали на чертеже:

56

Шплинт

Заводской номер: 4598700324 Количество на модель: 2

4598700324

2

57

Номер детали на чертеже:

57

Болт крепления тормоза

Заводской номер: 4598700529 Количество на модель: 32

4598700529

32

58

Номер детали на чертеже:

58

Кольцо резиновое

Заводской номер: 4598700354 Количество на модель: 2

4598700354

2

59

Номер детали на чертеже:

59

Тормозной механизм

Заводской номер: 4598700530 Количество на модель: 2

4598700530

2

60

Номер детали на чертеже:

60

Кольцо стопорное

Заводской номер: 4598700531 Количество на модель: 2

4598700531

2

61

Номер детали на чертеже:

61

Шайба стопорная

Заводской номер: 4598700532 Количество на модель: 2

4598700532

2

62

Номер детали на чертеже:

62

Кольцо регулировочное

Заводской номер: 4598700533 Количество на модель: 2

4598700533

2

63

Номер детали на чертеже:

63

Полуось

Заводской номер: 4598700534 Количество на модель: 2

4598700534

2
