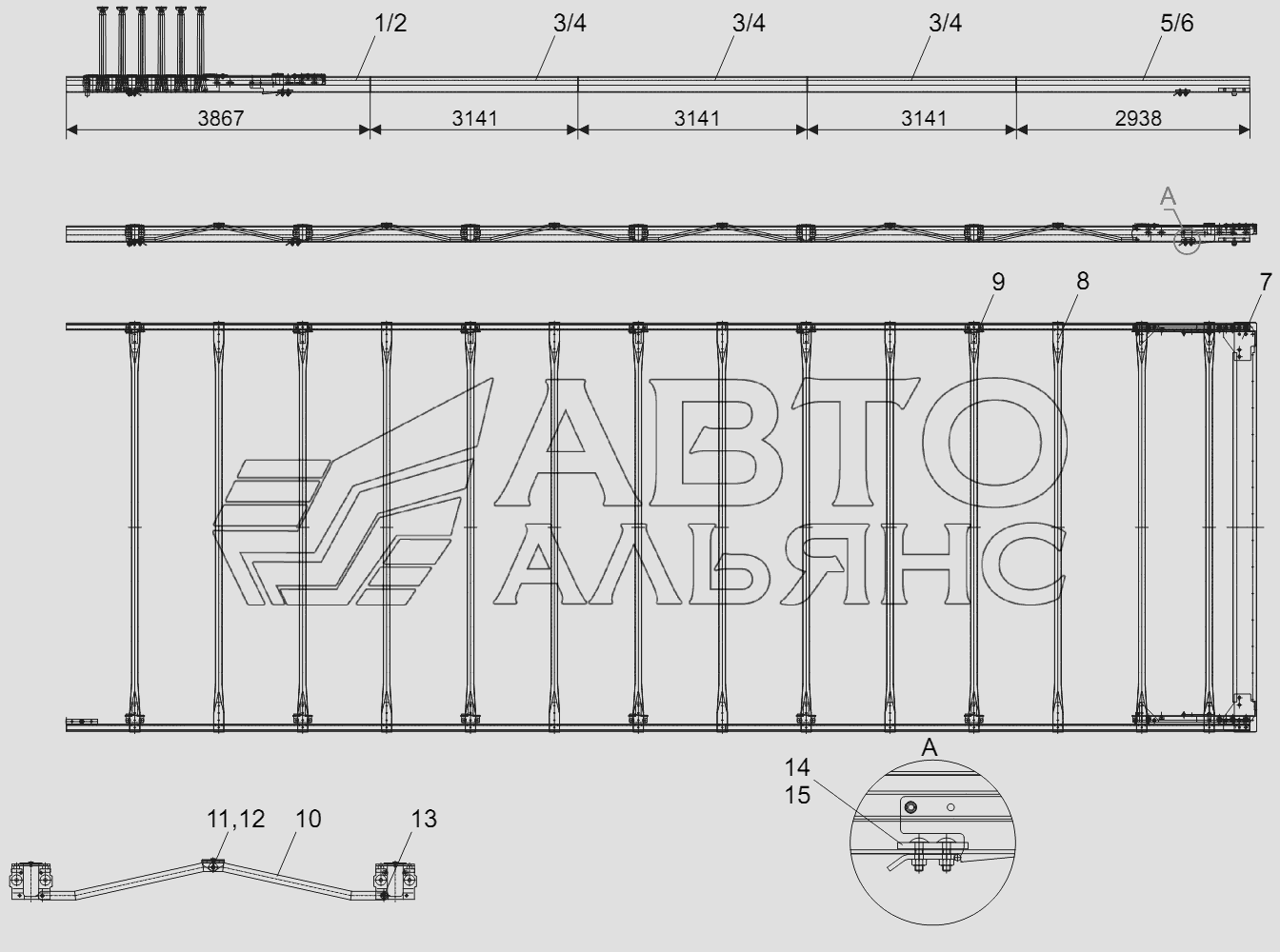

Комплект сдвижной крыши TSE, 16,3m Тонар-9746. Каталог 2012г.

Борт 97461Д-5400500 Тонар-9746 Боковое защитное устройство модели 97461Д Тонар-9746

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Передний продольный профиль левый 3867мм

Заводской номер: 203-51.210 Количество на модель: 1
203-51.210
1
2

Номер детали на чертеже:

2

Передний продольный профиль правый 3867мм

Заводской номер: 203-51.220 Количество на модель: 1
203-51.220
1
3

Номер детали на чертеже:

3

Средний продольный профиль левый 3141мм

Заводской номер: 203-51.430 Количество на модель: 3
203-51.430
3
4

Номер детали на чертеже:

4

Средний продольный профиль правый 3141мм

Заводской номер: 203-51.440 Количество на модель: 3
203-51.440
3
5

Номер детали на чертеже:

5

задний продольный профиль правый

Заводской номер: 97461Д-6003611 Количество на модель: 1
97461Д-6003611
1
6

Номер детали на чертеже:

6

задний продольный профиль левый

Заводской номер: 97461Д-6003611-01 Количество на модель: 1
97461Д-6003611-01
1
7

Номер детали на чертеже:

7

Задняя каретка

Заводской номер: 307-51.500 Количество на модель: 1
307-51.500
1
8

Номер детали на чертеже:

8

Поперечина без роликов

Заводской номер: 300-51.210 Количество на модель: 14
300-51.210
14
9

Номер детали на чертеже:

9

Поперечина с роликами

Заводской номер: 300-51.110 Количество на модель: 15
300-51.110
15
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 300-51.015 Количество на модель: 58
300-51.015
58
11

Номер детали на чертеже:

11

Стопорный палец

Заводской номер: 300-51.020 Количество на модель: 30
300-51.020
30
12

Номер детали на чертеже:

12

Стопор

Заводской номер: 300-51.021 Количество на модель: 30
300-51.021
30
13

Номер детали на чертеже:

13

Гайка М8

Заводской номер: 000-06.052 Количество на модель: 58
000-06.052
58
14

Номер детали на чертеже:

14

Фиксатор правый

Заводской номер: 300-51.690 Количество на модель: 1
300-51.690
1
15

Номер детали на чертеже:

15

Фиксатор левый

Заводской номер: 300-51.680 Количество на модель: 1
300-51.680
1
16

Номер детали на чертеже:

16

Профиль L-2675мм.

Заводской номер: 300-51.102 Количество на модель: 1
300-51.102
1
17

Номер детали на чертеже:

17

Пластина с роликами

Заводской номер: 306-52.130 Количество на модель: 8
306-52.130
8
18

Номер детали на чертеже:

18

Штанга

Заводской номер: 321-51.100 Количество на модель: 1
321-51.100
1
19

Номер детали на чертеже:

19

Штапик

Заводской номер: 305-51.511 Количество на модель: 1
305-51.511
1
