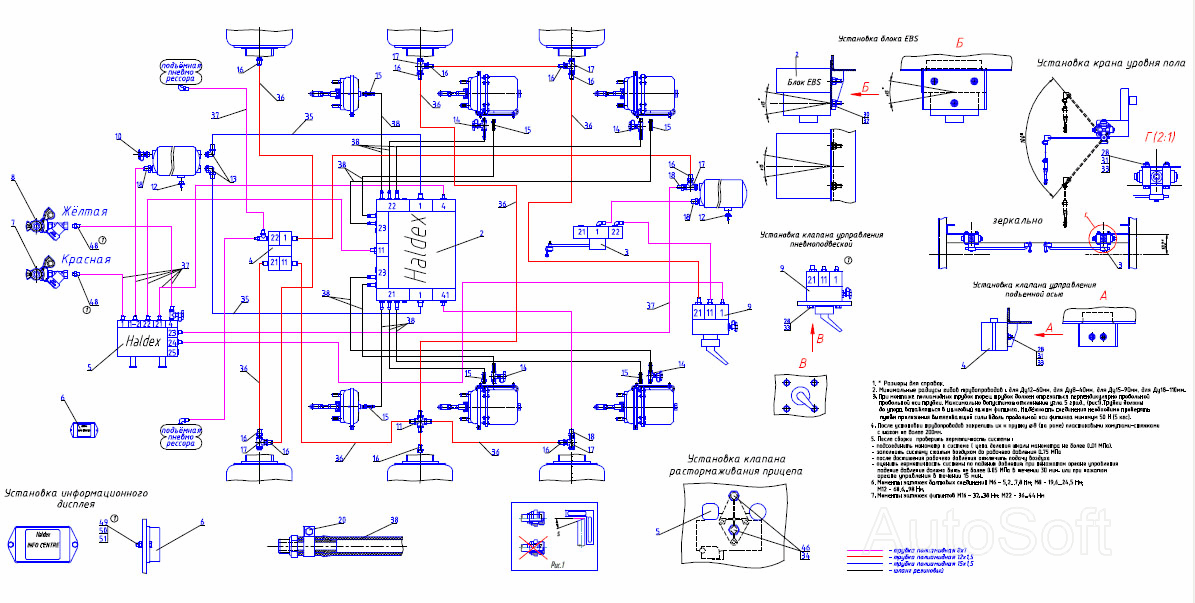

Схема пневматическая Тонар-9523. Каталог 2010г.

Схема принципиальная Тонар-9523 Модель 9523-0000020-10 Тонар-9523

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

Подсборка EBS HALDEX

Заводской номер: 9746-3500420 Количество на модель: 1
9746-3500420
1
3

Номер детали на чертеже:

3

Подсборка крана уровня пола

Заводской номер: 9746-3500430 Количество на модель: 1
9746-3500430
1
4

Номер детали на чертеже:

4

Подсборка клапана управления подъёмной осью

Заводской номер: 9746-3500440 Количество на модель: 1
9746-3500440
1
5

Номер детали на чертеже:

5

Подсборка клапана растормаживания полуприцепа

Заводской номер: 9746-3500450 Количество на модель: 1
9746-3500450
1
6

Номер детали на чертеже:

6

Дисплей информационный

Заводской номер: 1284000088 Количество на модель: 1
1284000088
1
7

Номер детали на чертеже:

7

Головка с фильтром красная

Заводской номер: 1284000108 Количество на модель: 1
1284000108
1
8

Номер детали на чертеже:

8

Головка с фильтром желтая

Заводской номер: 1284000107 Количество на модель: 1
1284000107
1
9

Номер детали на чертеже:

9

Кран управления пневмоподвеской

Заводской номер: 1284000085 Количество на модель: 2
1284000085
2
10

Номер детали на чертеже:

10

Клапан контрольного вывода

Заводской номер: 1284000152 Количество на модель: 1
1284000152
1
11

Номер детали на чертеже:

11

Фитинг крестообразный трубка

Заводской номер: 1284001119 Количество на модель: 1
1284001119
1
12

Номер детали на чертеже:

12

Клапан слива конденсата

Заводской номер: 1284000160 Количество на модель: 2
1284000160
2
13

Номер детали на чертеже:

13

Фитинг-угольник 90 градусов

Заводской номер: 1284000168 Количество на модель: 2
1284000168
2
14

Номер детали на чертеже:

14

Фитинг с контрольным выводом

Заводской номер: 1284000118 Количество на модель: 4
1284000118
4
15

Номер детали на чертеже:

15

Фитинг ёлочка

Заводской номер: 1284000117 Количество на модель: 6
1284000117
6
16

Номер детали на чертеже:

16

Фитинг прямой

Заводской номер: 1284000157 Количество на модель: 10
1284000157
10
17

Номер детали на чертеже:

17

Фитинг корпус

Заводской номер: 1284000169 Количество на модель: 5
1284000169
5
18

Номер детали на чертеже:

18

Фитинг прямой

Заводской номер: 1284000162 Количество на модель: 4
1284000162
4
20

Номер детали на чертеже:

20

Хомут 17-19мм.

Заводской номер: 1284000219 Количество на модель: 20
1284000219
20
21

Номер детали на чертеже:

21

Хомут-стяжка

Заводской номер: 4598036175 Количество на модель: 50
4598036175
50
22

Номер детали на чертеже:

22

Хомут пластиковый

Заводской номер: 4598033184 Количество на модель: 50
4598033184
50
23

Номер детали на чертеже:

23

Кабель блока EBS ISO 12mm.

Заводской номер: 1284000284 Количество на модель: 1
1284000284
1
25

Номер детали на чертеже:

25

Кабель датчика ABS

Заводской номер: 1284000083 Количество на модель: 2
1284000083
2
26

Номер детали на чертеже:

26

Кабель клапана COLAS

Заводской номер: 1284000285 Количество на модель: 1
1284000285
1
32

Номер детали на чертеже:

32

Кабель клапана подъёма оси

Заводской номер: 1284000286 Количество на модель: 1
1284000286
1
35

Номер детали на чертеже:

35

Трубка полиамидная ф15х1,5

Заводской номер: 2247210011 Количество на модель: 7
2247210011
7
36

Номер детали на чертеже:

36

Трубка полиамидная ф12х1,5

Заводской номер: 2247210012 Количество на модель: 21
2247210012
21
37

Номер детали на чертеже:

37

Трубка полиамидная ф8х1

Заводской номер: 2247210008 Количество на модель: 30
2247210008
30
38

Номер детали на чертеже:

38

Шланг 828 876 411 6 Wabco

Заводской номер: 1284000120 Количество на модель: 18
1284000120
18
42

Номер детали на чертеже:

42

Кольцо защитное 9746-2801128

Заводской номер: 2200080078 Количество на модель: 3
2200080078
3
48

Номер детали на чертеже:

48

Фитинг прямой

Заводской номер: 1284000091 Количество на модель: 2
1284000091
2
Схема принципиальная Тонар-9523 Модель 9523-0000020-10 Тонар-9523
