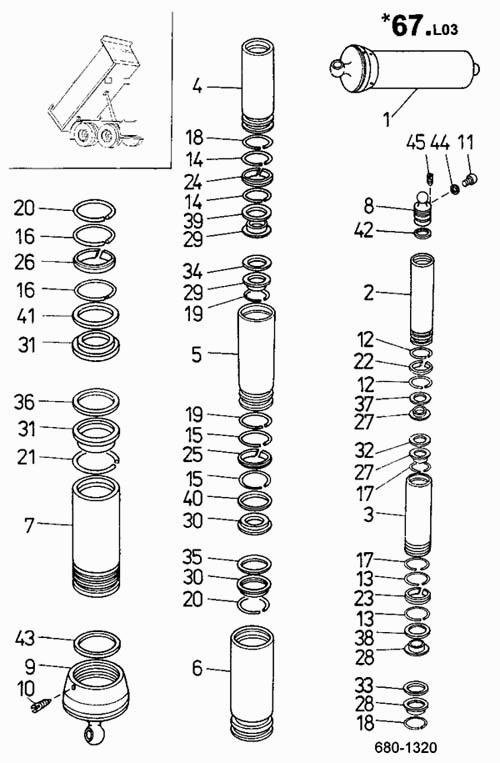

Цилиндр телескопический (детали) (680) 815-2 EURO II

Подъемный механизм (680) 815-2 EURO II Цилиндр телескопический (детали) (680) 815-2 EURO II

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Цилиндр телескопический G

Заводской номер: Цилиндр телескопический G Количество на модель:

Цилиндр телескопический G

2

Номер детали на чертеже:

2

Поршень D 100

Заводской номер: 990 700 3200 {67L03/02} Количество на модель:

990 700 3200 {67L03/02}

3

Номер детали на чертеже:

3

Поршень D 120

Заводской номер: 990 700 3210 {67L03/03} Количество на модель:

990 700 3210 {67L03/03}

4

Номер детали на чертеже:

4

Поршень D 140

Заводской номер: 990 700 3220 {67L03/04} Количество на модель:

990 700 3220 {67L03/04}

5

Номер детали на чертеже:

5

Поршень D 160

Заводской номер: 990 700 3230 {67L03/05} Количество на модель:

990 700 3230 {67L03/05}

6

Номер детали на чертеже:

6

Поршень D 185

Заводской номер: 990 700 3240 {67L03/06} Количество на модель:

990 700 3240 {67L03/06}

7

Номер детали на чертеже:

7

Цилиндр РН 1050

Заводской номер: 990 700 {67L03/07} Количество на модель:

990 700 {67L03/07}

8

Номер детали на чертеже:

8

Цапфа шаровая

Заводской номер: 990 700 1070 {67L03/08} Количество на модель:

990 700 1070 {67L03/08}

9

Номер детали на чертеже:

9

Затвор АН 1313

Заводской номер: 990 700 4510 {67L03/09} Количество на модель:

990 700 4510 {67L03/09}

10

Номер детали на чертеже:

10

Винт установочный М10Х16 СSN

Заводской номер: Винт установочный М10Х16 СSN Количество на модель:

Винт установочный М10Х16 СSN

11

Номер детали на чертеже:

11

Винт

Заводской номер: 990 700 1350 {67L03/11} Количество на модель:

990 700 1350 {67L03/11}

12

Номер детали на чертеже:

12

Кольцо упорное D 100

Заводской номер: 990 700 {67L03/12} Количество на модель:

990 700 {67L03/12}

13

Номер детали на чертеже:

13

Кольцо упорное D 120

Заводской номер: 990 700 {67L03/13} Количество на модель:

990 700 {67L03/13}

14

Номер детали на чертеже:

14

Кольцо упорное D 140

Заводской номер: 990 700 {67L03/14} Количество на модель:

990 700 {67L03/14}

15

Номер детали на чертеже:

15

Кольцо упорное D 160

Заводской номер: 990 700 {67L03/15} Количество на модель:

990 700 {67L03/15}

16

Номер детали на чертеже:

16

Кольцо упорное D 185

Заводской номер: 990 700 {67L03/16} Количество на модель:

990 700 {67L03/16}

17

Номер детали на чертеже:

17

Фиксатор D 100

Заводской номер: 990 700 {67L03/17} Количество на модель:

990 700 {67L03/17}

18

Номер детали на чертеже:

18

Фиксатор D 120

Заводской номер: 990 700 1160 {67L03/18} Количество на модель:

990 700 1160 {67L03/18}

18

Номер детали на чертеже:

18

Фиксатор D 120

Заводской номер: 990 700 {67L03/18} Количество на модель:

990 700 {67L03/18}

19

Номер детали на чертеже:

19

Фиксатор D 140

Заводской номер: 990 700 1170 {67L03/19} Количество на модель:

990 700 1170 {67L03/19}

20

Номер детали на чертеже:

20

Фиксатор D 160

Заводской номер: 990 700 {67L03/20} Количество на модель:

990 700 {67L03/20}

20

Номер детали на чертеже:

20

Фиксатор D 160

Заводской номер: 990 700 1180 {67L03/20} Количество на модель:

990 700 1180 {67L03/20}

21

Номер детали на чертеже:

21

Фиксатор D 185

Заводской номер: 990 700 1190 {67L03/21} Количество на модель:

990 700 1190 {67L03/21}

22

Номер детали на чертеже:

22

Втулка D 100

Заводской номер: 990 700 1250 {67L03/22} Количество на модель:

990 700 1250 {67L03/22}

23

Номер детали на чертеже:

23

Втулка D 120

Заводской номер: 990 700 1260 {67L03/23} Количество на модель:

990 700 1260 {67L03/23}

24

Номер детали на чертеже:

24

Втулка D 140

Заводской номер: 990 700 1270 {67L03/24} Количество на модель:

990 700 1270 {67L03/24}

25

Номер детали на чертеже:

25

Втулка D 160

Заводской номер: 990 700 1280 {67L03/25} Количество на модель:

990 700 1280 {67L03/25}

26

Номер детали на чертеже:

26

Втулка D 185

Заводской номер: 990 700 1290 {67L03/26} Количество на модель:

990 700 1290 {67L03/26}

27

Номер детали на чертеже:

27

Втулка D 100

Заводской номер: 990 700 3280 {67L03/27} Количество на модель:

990 700 3280 {67L03/27}

28

Номер детали на чертеже:

28

Втулка D 120

Заводской номер: 990 700 3290 {67L03/28} Количество на модель:

990 700 3290 {67L03/28}

29

Номер детали на чертеже:

29

Втулка D 140

Заводской номер: 990 700 3300 {67L03/29} Количество на модель:

990 700 3300 {67L03/29}

30

Номер детали на чертеже:

30

Втулка D 160

Заводской номер: 990 700 3310 {67L03/30} Количество на модель:

990 700 3310 {67L03/30}

31

Номер детали на чертеже:

31

Втулка D 185

Заводской номер: 990 700 3320 {67L03/31} Количество на модель:

990 700 3320 {67L03/31}

32

Номер детали на чертеже:

32

Манжета 100Х110Х12 НАLLIТЕ

Заводской номер: 990 700 {67L03/32} Количество на модель:

990 700 {67L03/32}

33

Номер детали на чертеже:

33

Манжета 120Х130Х12 НАLLIТЕ

Заводской номер: 990 {67L03/33} Количество на модель:

990 {67L03/33}

34

Номер детали на чертеже:

34

Манжета 140Х150Х12 НАLLIТЕ

Заводской номер: 990 700 {67L03/34} Количество на модель:

990 700 {67L03/34}

35

Номер детали на чертеже:

35

Манжета 160Х175Х12 НАLLIТЕ

Заводской номер: 990 {67L03/35} Количество на модель:

990 {67L03/35}

36

Номер детали на чертеже:

36

Манжета 185Х200Х12 НАLLIТЕ

Заводской номер: 990 700 {67L03/36} Количество на модель:

990 700 {67L03/36}

37

Номер детали на чертеже:

37

Кольцо маслосъемное 100Х110Х5/8

Заводской номер: Кольцо маслосъемное 100Х110Х5/8 Количество на модель:

Кольцо маслосъемное 100Х110Х5/8

38

Номер детали на чертеже:

38

Кольцо маслосъемное

Заводской номер: Кольцо маслосъемное Количество на модель:

Кольцо маслосъемное

39

Номер детали на чертеже:

39

Кольцо маслосъемное 140Х150Х5/8

Заводской номер: Кольцо маслосъемное 140Х150Х5/8 Количество на модель:

Кольцо маслосъемное 140Х150Х5/8

043032

140-150-58 140-150-58-2-2

Код: 043032

Артикул: 140-150-58, 140-150-58-2-2

Производитель:

585763

БЕЛАРУСЬРЕЗИНОТЕХНИКА

140-150-58-2-2

Код: 585763

Артикул: 140-150-58-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

41

Номер детали на чертеже:

41

Кольцо маслосъемное 185Х195Х5/8

Заводской номер: Кольцо маслосъемное 185Х195Х5/8 Количество на модель:

Кольцо маслосъемное 185Х195Х5/8

149670

185-195-58 9833.185.195.58.2.2

Код: 149670

Артикул: 185-195-58, 9833.185.195.58.2.2

Производитель:

42

Номер детали на чертеже:

42

Кольцо уплотнительное 85Х75 СSN

Заводской номер: Кольцо уплотнительное 85Х75 СSN Количество на модель:

Кольцо уплотнительное 85Х75 СSN

43

Номер детали на чертеже:

43

Кольцо уплотнительное

Заводской номер: Кольцо уплотнительное Количество на модель:

Кольцо уплотнительное

44

Номер детали на чертеже:

44

Кольцо уплотнительное 6Х10 СSN

Заводской номер: Кольцо уплотнительное 6Х10 СSN Количество на модель:

Кольцо уплотнительное 6Х10 СSN

45

Номер детали на чертеже:

45

Винт установочный М6Х10 СSN 02

Заводской номер: Винт установочный М6Х10 СSN 02 Количество на модель:

Винт установочный М6Х10 СSN 02
