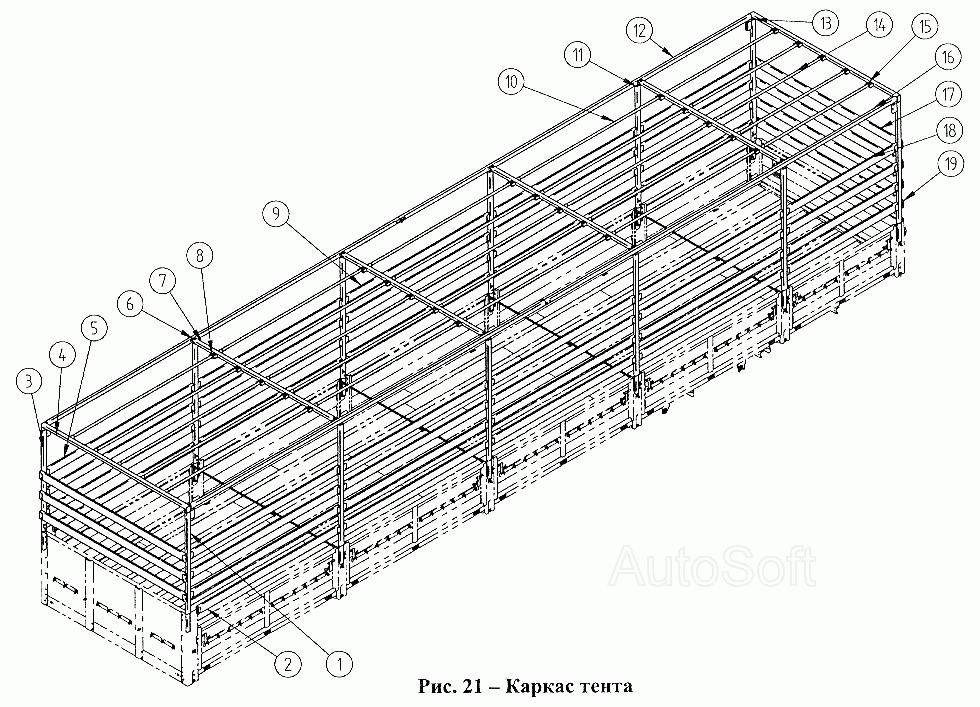

Каркас тента СЗАП-9327 (2005). Каталог 2005г.

Ящик платформы СЗАП-9327 (2005) Крыло СЗАП-9327 (2005)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стойка передняя каркаса тента

Заводской номер: 9327.008508.126-71 Количество на модель: 1
9327.008508.126-71
1
2

Номер детали на чертеже:

2

Доска №1 каркаса тента

Заводской номер: 9327.008508.225 Количество на модель: 2
9327.008508.225
2
3

Номер детали на чертеже:

3

Стойка передняя каркаса тента

Заводской номер: 9327.008508.127-71 Количество на модель: 1
9327.008508.127-71
1
4

Номер детали на чертеже:

4

Поперечина передняя

Заводской номер: 93272.008508.200 Количество на модель: 1
93272.008508.200
1
5

Номер детали на чертеже:

5

Доска каркаса тента

Заводской номер: 9327.008508.229 Количество на модель: 6
9327.008508.229
6
6

Номер детали на чертеже:

6

Фиксатор дуги

Заводской номер: 9328.008508.224 Количество на модель: 8
9328.008508.224
8
7

Номер детали на чертеже:

7

Поперечина средняя

Заводской номер: 93282.008508.112-10 Количество на модель: 4
93282.008508.112-10
4
8

Номер детали на чертеже:

8

Гнездо распорки дуг

Заводской номер: 9328.008508.243 Количество на модель: 25
9328.008508.243
25
9

Номер детали на чертеже:

9

Доска каркаса тента передняя

Заводской номер: 8357-8508225 Количество на модель: 24
8357-8508225
24
10

Номер детали на чертеже:

10

Распорка поперечин средняя

Заводской номер: 93271.008508.404 Количество на модель: 20
93271.008508.404
20
11

Номер детали на чертеже:

11

Стойка средняя каркаса тента

Заводской номер: 9327.008508.160-71 Количество на модель: 8
9327.008508.160-71
8
12

Номер детали на чертеже:

12

Распорка стоек правая

Заводской номер: 9327.008508.116 Количество на модель: 1
9327.008508.116
1
13

Номер детали на чертеже:

13

Стойка крайняя каркаса тента

Заводской номер: 9327.008508.120-71 Количество на модель: 1
9327.008508.120-71
1
14

Номер детали на чертеже:

14

Распорка поперечин передняя

Заводской номер: 9327.008508.403 Количество на модель: 5
9327.008508.403
5
15

Номер детали на чертеже:

15

Поперечина задняя

Заводской номер: 93272.008508.111 Количество на модель: 1
93272.008508.111
1
16

Номер детали на чертеже:

16

Распорка стоек левая

Заводской номер: 9327.008508.117 Количество на модель: 1
9327.008508.117
1
17

Номер детали на чертеже:

17

Доска каркаса тента передняя

Заводской номер: 9327.008508.235 Количество на модель: 7
9327.008508.235
7
18

Номер детали на чертеже:

18

Доска №1 каркаса тента

Заводской номер: 8357-8508227 Количество на модель: 8
8357-8508227
8
19

Номер детали на чертеже:

19

Стойка крайняя каркаса тента

Заводской номер: 9327.008508.121-71 Количество на модель: 1
9327.008508.121-71
1
