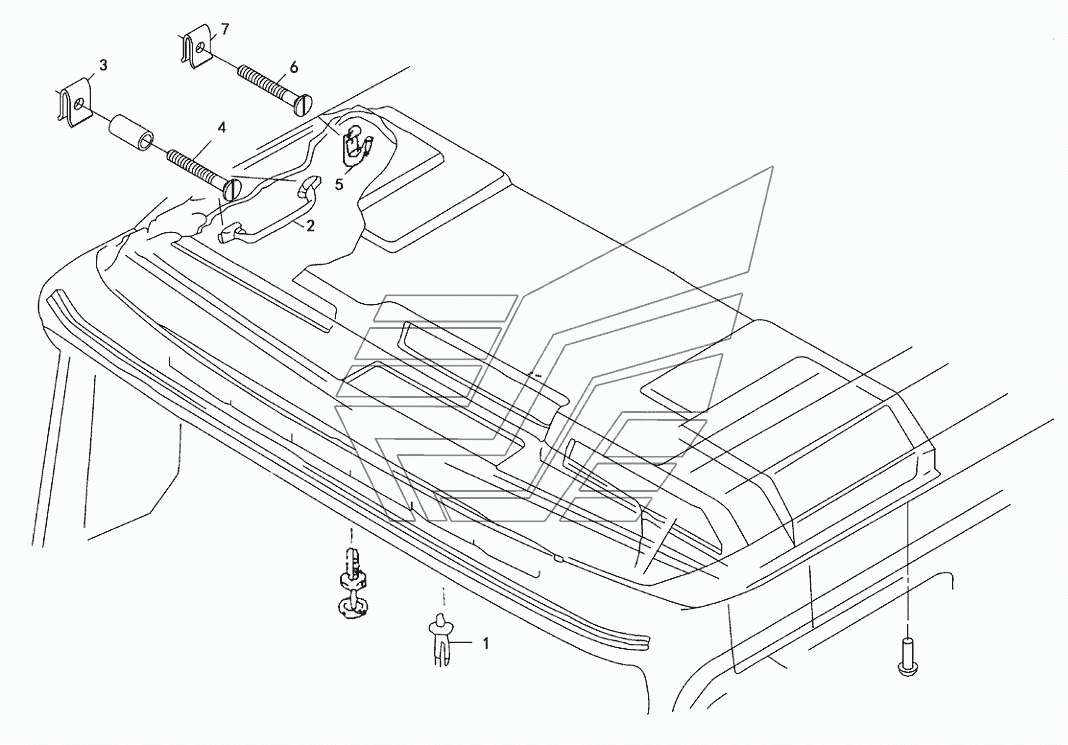

HEADLINING WITH MOUNTING AND GRAB HANDLE Shacman SX3316DT366. Каталог 2011г.

У нас есть доступ к эксклюзивным, актуальным, закрытым каталогам запчастей для SHACMAN

Наши менеджеры оперативно помогут вам подобрать необходимые запчасти для вашего заказа

Сформируйте и отправьте заявку на подбор запачастей

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Grab handle assembly

Заводской номер: DZ13241571424 Количество на модель: 8

DZ13241571424

Номер детали на чертеже:

Speed nut

Заводской номер: SZ161000006 Количество на модель: 1

SZ161000006

Номер детали на чертеже:

Пластина-фиксатор SТ4,8-1-А3С

Заводской номер: 06.13189.0025 Количество на модель: 4

06.13189.0025

Номер детали на чертеже:

Washer

Заводской номер: Q2714825 Количество на модель: 4

Q2714825

Номер детали на чертеже:

Oval-head self-tappingm screw

Заводской номер: DZ13241610385 Количество на модель: 2

DZ13241610385

Номер детали на чертеже:

Болт

Заводской номер: 06.07171.1408 Количество на модель: 4

06.07171.1408

Номер детали на чертеже:

Гайка-пластина SТ3,9-1-А3С

Заводской номер: 06.13189.0024 Количество на модель: 4

06.13189.0024

Номер	DZ13241571424
Наименование	Grab handle assembly
Кол-во на "Количество"	8
Модель	D
Группа	Система охлаждения
Подгруппа	1324
Порядковый номер детали	157
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	SZ161000006
Наименование	Speed nut
Кол-во на "Количество"	1
Модель	S
Группа	Сцепление
Подгруппа	1610
Порядковый номер детали	000
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	DZ13241610385
Наименование	Oval-head self-tappingm screw
Кол-во на "Количество"	2
Модель	D
Группа	Система охлаждения
Подгруппа	1324
Порядковый номер детали	161
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
