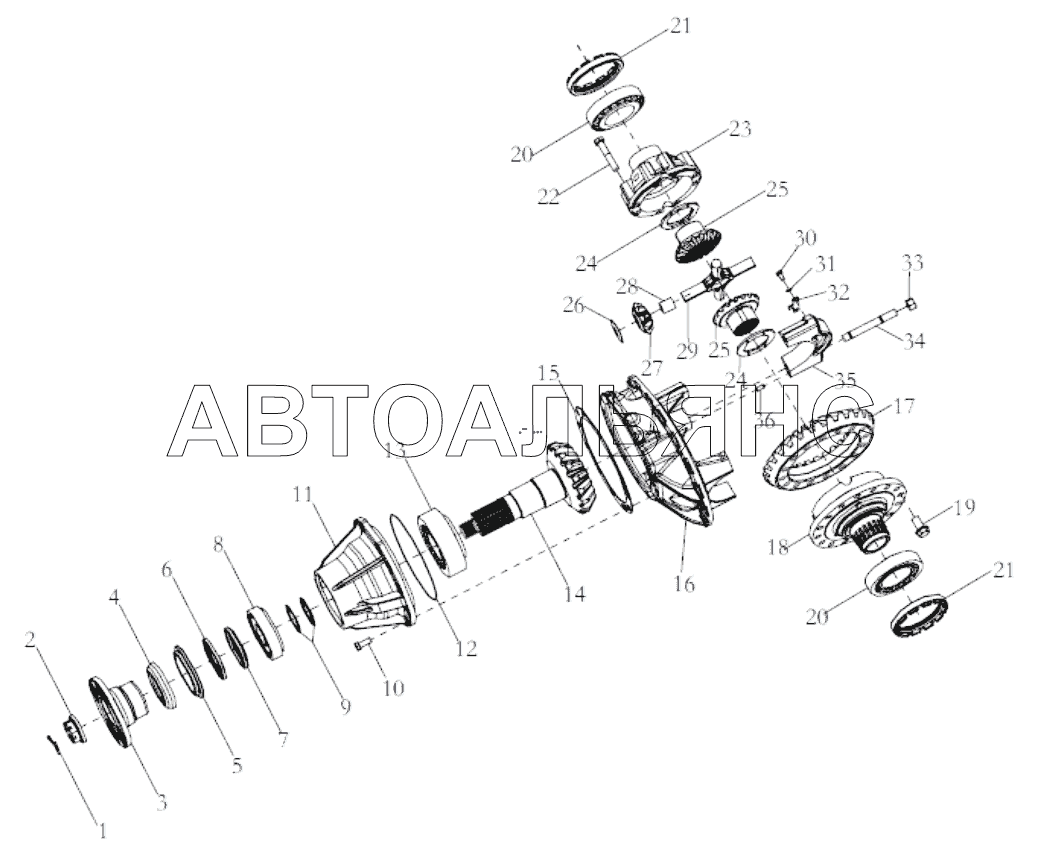

FRONT AXLE DRIVE Shacman SX3255DR385. Каталог 2011г.

ENGINE SUSPENSION Shacman SX3255DR385 FRONT AXLE HOUSING Shacman SX3255DR385

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

9

9

9

9

9

9

9

9

9

9

9

9

9

10

11

11

12

13

13

14

14

15

15

15

15

16

17

17

18

18

19

20

21

22

23

24

24

24

24

24

25

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Cotter pin

Заводской номер: 190003920450 Количество на модель: 1

190003920450

1

2

Номер детали на чертеже:

2

Flange nut

Заводской номер: 179000320013 Количество на модель: 1

179000320013

1

3

Номер детали на чертеже:

3

Flange

Заводской номер: DZ9112320632 Количество на модель: 1

DZ9112320632

1

4

Номер детали на чертеже:

4

Prevented dust cap

Заводской номер: 179000320012 Количество на модель: 1

179000320012

1

5

Номер детали на чертеже:

5

Ring

Заводской номер: 199012320121 Количество на модель: 1

199012320121

1

6

Номер детали на чертеже:

6

Кольцо уплотнительное

Заводской номер: 99012320184 Количество на модель: 1

99012320184

1

7

Номер детали на чертеже:

7

Уплотнительная шайба валика

Заводской номер: 9912320030 Количество на модель: 1

9912320030

1

8

Номер детали на чертеже:

8

Row-steep roller bearing

Заводской номер: 190003326236 Количество на модель: 1

190003326236

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320015 Количество на модель: 1

188000320015

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320014 Количество на модель: 1

188000320014

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320013 Количество на модель: 1

188000320013

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320012 Количество на модель: 1

188000320012

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320011 Количество на модель: 1

188000320011

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320010 Количество на модель: 1

188000320010

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320009 Количество на модель: 1

188000320009

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320008 Количество на модель: 1

188000320008

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320007 Количество на модель: 1

188000320007

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320006 Количество на модель: 1

188000320006

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320005 Количество на модель: 1

188000320005

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320004 Количество на модель: 1

188000320004

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320003 Количество на модель: 1

188000320003

1

9

Номер детали на чертеже:

9

Adjusting washer

Заводской номер: 188000320002 Количество на модель: 1

188000320002

1

10

Номер детали на чертеже:

10

Hex bolt

Заводской номер: 190003802623 Количество на модель: 12

190003802623

12

11

Номер детали на чертеже:

11

Bearing seat

Заводской номер: 199012320103 Количество на модель: 1

199012320103

1

11

Номер детали на чертеже:

11

Bearing seat

Заводской номер: 199012320131 Количество на модель: 1

199012320131

1

12

Номер детали на чертеже:

12

Packing ring

Заводской номер: 199012320133 Количество на модель: 1

199012320133

1

13

Номер детали на чертеже:

13

Row-steep roller bearing

Заводской номер: 190003326546 Количество на модель: 1

190003326546

1

13

Номер детали на чертеже:

13

Row-steep roller bearing

Заводской номер: 190003326547 Количество на модель: 1

190003326547

1

14

Номер детали на чертеже:

14

Bevel drive gear

Заводской номер: DZ9114420659 Количество на модель: 1

DZ9114420659

1

14

Номер детали на чертеже:

14

Bevel drive gear

Заводской номер: DZ9114420658 Количество на модель: 1

DZ9114420658

1

15

Номер детали на чертеже:

15

Adjusting washer

Заводской номер: 199012320176 Количество на модель:

199012320176

15

Номер детали на чертеже:

15

Adjusting washer

Заводской номер: 199012320175 Количество на модель:

199012320175

15

Номер детали на чертеже:

15

Adjusting washer

Заводской номер: 199012320174 Количество на модель:

199012320174

15

Номер детали на чертеже:

15

Adjusting washer

Заводской номер: 199012320173 Количество на модель:

199012320173

16

Номер детали на чертеже:

16

Main speed reducer case

Заводской номер: 199012320097 Количество на модель: 1

199012320097

1

17

Номер детали на чертеже:

17

Bevel gear

Заводской номер: 199000420063 Количество на модель: 1

199000420063

1

17

Номер детали на чертеже:

17

Bevel gear

Заводской номер: 199014320126 Количество на модель: 1

199014320126

1

18

Номер детали на чертеже:

18

Differential housing

Заводской номер: 199012320027 Количество на модель: 1

199012320027

1

18

Номер детали на чертеже:

18

Differential housing

Заводской номер: 199012320197 Количество на модель: 1

199012320197

1

19

Номер детали на чертеже:

19

Болт

Заводской номер: DZ9114320011 Количество на модель: 16

DZ9114320011

16

20

Номер детали на чертеже:

20

Row-steeproller bearing

Заводской номер: 190003326148 Количество на модель: 2

190003326148

2

21

Номер детали на чертеже:

21

Differential adjusting nut

Заводской номер: 138090320159 Количество на модель: 2

138090320159

2

22

Номер детали на чертеже:

22

Hex bolt

Заводской номер: 190003803712 Количество на модель: 8

190003803712

8

23

Номер детали на чертеже:

23

Differential case

Заводской номер: 199012320008 Количество на модель: 1

199012320008

1

24

Номер детали на чертеже:

24

Adjusting washer

Заводской номер: 138090320169 Количество на модель: 1

138090320169

1

24

Номер детали на чертеже:

24

Adjusting washer

Заводской номер: 199012320129 Количество на модель: 1

199012320129

1

24

Номер детали на чертеже:

24

Adjusting washer

Заводской номер: 118000320132 Количество на модель: 1

118000320132

1

24

Номер детали на чертеже:

24

Adjusting washer

Заводской номер: 118000320131 Количество на модель: 1

118000320131

1

24

Номер детали на чертеже:

24

Adjusting washer

Заводской номер: 118000320012 Количество на модель: 1

118000320012

1

25

Номер детали на чертеже:

25

Axle shaft gear

Заводской номер: 199012320009 Количество на модель: 2

199012320009

2

26

Номер детали на чертеже:

26

Planet gear washer

Заводской номер: 199012320150 Количество на модель: 4

199012320150

4

27

Номер детали на чертеже:

27

Planet gear

Заводской номер: DZ9112320711 Количество на модель: 4

DZ9112320711

4

28

Номер детали на чертеже:

28

Planet gear bush

Заводской номер: DZ9112320712 Количество на модель: 4

DZ9112320712

4

29

Номер детали на чертеже:

29

Cross axle

Заводской номер: 199014320091 Количество на модель: 1

199014320091

1

30

Номер детали на чертеже:

30

Hex bolt

Заводской номер: 190003802411 Количество на модель: 4

190003802411

4

31

Номер детали на чертеже:

31

Шайба пружинная

Заводской номер: 190003931102 Количество на модель: 4

190003931102

4

32

Номер детали на чертеже:

32

Кольцо стопорное

Заводской номер: DZ9112320083 Количество на модель: 2

DZ9112320083

2

33

Номер детали на чертеже:

33

Гайка VМ16х1,5DIN980

Заводской номер: 190003888459 Количество на модель: 4

190003888459

4

099976

SHACMAN

190003888459

Код: 099976

Артикул: 190003888459,

Производитель: SHACMAN

34

Номер детали на чертеже:

34

Stud

Заводской номер: 190003810852 Количество на модель: 4

190003810852

4

35

Номер детали на чертеже:

35

Differential bearing cover

Заводской номер: DZ9112320002 Количество на модель: 2

DZ9112320002

2

36

Номер детали на чертеже:

36

Pin

Заводской номер: 190003901420 Количество на модель: 4

190003901420

4
