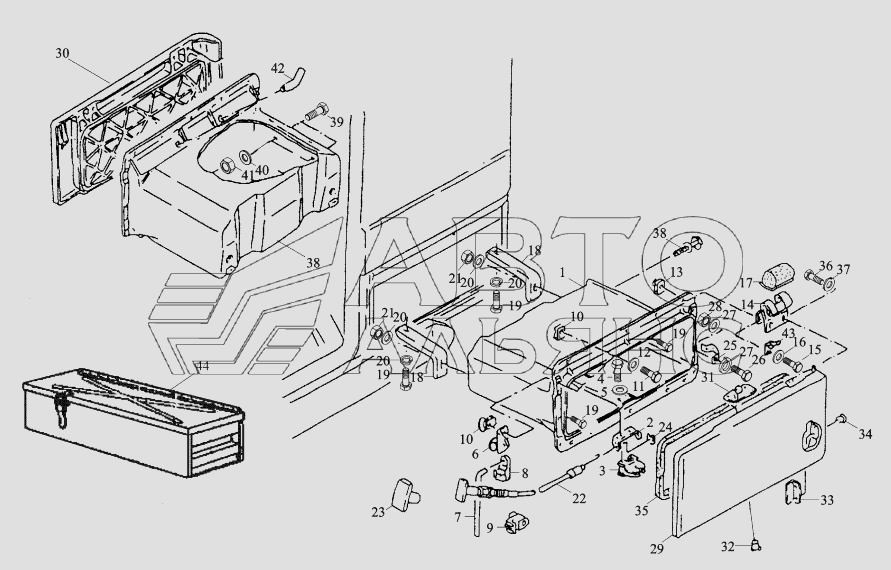

Ящик инструментов DeLONG Е-3 (тягач). Каталог 2008г.

Эмблемы DeLONG Е-3 (тягач) Кронштейн домкрата DeLONG Е-3 (тягач)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ящик инструментов правый

Заводской номер: 81.66912.0146 Количество на модель: 1
81.66912.0146
1
2

Номер детали на чертеже:

2

Кронштейн замок

Заводской номер: 81.66912.0036 Количество на модель: 1
81.66912.0036
1
3

Номер детали на чертеже:

3

Замок

Заводской номер: 81.97122.0028 Количество на модель: 1
81.97122.0028
1
4

Номер детали на чертеже:

4

Болт М6х25Z2-SС-8,8-МАN183-А2С

Заводской номер: 06.01470.3413 Количество на модель: 4
06.01470.3413
4
5

Номер детали на чертеже:

5

Шайба А6,4х12х1,6-200НV-МАN183-В1

Заводской номер: 06.15013.0409 Количество на модель: 4
06.15013.0409
4
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 81.66912.0037 Количество на модель: 2
81.66912.0037
2
7

Номер детали на чертеже:

7

Тяга

Заводской номер: 81.66912.0059 Количество на модель: 2
81.66912.0059
2
8

Номер детали на чертеже:

8

Хомут-пружина

Заводской номер: 81.97640.0210 Количество на модель: 2
81.97640.0210
2
9

Номер детали на чертеже:

9

Хомут тяги

Заводской номер: 81.97445.0173 Количество на модель: 2
81.97445.0173
2
10

Номер детали на чертеже:

10

Пластина-фиксатор SТ4,8-5-МАN183-В1

Заводской номер: 06.13189.0108 Количество на модель: 12
06.13189.0108
12
11

Номер детали на чертеже:

11

Винт SТ4,8х19С-НА3С

Заводской номер: 06.07154.1605 Количество на модель: 14
06.07154.1605
14
12

Номер детали на чертеже:

12

Шайба 6,4х18х1,6-140НV-МАN183-В1

Заводской номер: 06.15190.0307 Количество на модель: 14
06.15190.0307
14
13

Номер детали на чертеже:

13

Пластина-фиксатор М6-16х24х4,0-С45-ZN

Заводской номер: 06.13189.0056 Количество на модель: 4
06.13189.0056
4
14

Номер детали на чертеже:

14

Шарнир

Заводской номер: 81.97201.0229 Количество на модель: 4
81.97201.0229
4
17

Номер детали на чертеже:

17

Крышка

Заводской номер: 81.96410.0564 Количество на модель: 4
81.96410.0564
4
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: 81.19220.0684 Количество на модель: 2
81.19220.0684
2
18

Номер детали на чертеже:

18

Кронштейн ящика

Заводской номер: 81.66912.0038 Количество на модель: 4
81.66912.0038
4
19

Номер детали на чертеже:

19

Болт М8х18Z2-8,8-МАN183-А2С

Заводской номер: 06.01470.1510 Количество на модель: 8
06.01470.1510
8
20

Номер детали на чертеже:

20

Шайба 8,4х24х2-140НV-МАN183-В1

Заводской номер: 06.15190.0309 Количество на модель: 8
06.15190.0309
8
21

Номер детали на чертеже:

21

Гайка ВМ8-04-А2С

Заводской номер: 06.11064.2114 Количество на модель: 4
06.11064.2114
4
22

Номер детали на чертеже:

22

Тросик

Заводской номер: 81.95501.6372 Количество на модель: 2
81.95501.6372
2
23

Номер детали на чертеже:

23

Рукоятка

Заводской номер: 81.97001.0518 Количество на модель: 1
81.97001.0518
1
24

Номер детали на чертеже:

24

Шайба стопорная

Заводской номер: 06.29050.0109 Количество на модель: 2
06.29050.0109
2
25

Номер детали на чертеже:

25

Ограничительная пружина

Заводской номер: 81.97651.0111 Количество на модель: 2
81.97651.0111
2
26

Номер детали на чертеже:

26

Болт М6х16-8,8-МАN183-В1

Заводской номер: 06.01283.4911 Количество на модель: 2
06.01283.4911
2
28

Номер детали на чертеже:

28

Гайка М6-8-МАN183-В1

Заводской номер: 06.11064.2112 Количество на модель: 2
06.11064.2112
2
29

Номер детали на чертеже:

29

Крышка левого ящика

Заводской номер: 81.66912.0033 Количество на модель: 1
81.66912.0033
1
30

Номер детали на чертеже:

30

Крышка правого ящика

Заводской номер: 81.66912.0034 Количество на модель: 1
81.66912.0034
1
31

Номер детали на чертеже:

31

Фиксатор

Заводской номер: 81.66912.2543 Количество на модель: 2
81.66912.2543
2
32

Номер детали на чертеже:

32

Заклепка 4,8х7,5-9

Заводской номер: 06.24249.0074 Количество на модель: 8
06.24249.0074
8
33

Номер детали на чертеже:

33

Уголок

Заводской номер: 81.97488.2075 Количество на модель: 2
81.97488.2075
2
34

Номер детали на чертеже:

34

Заклепка 4,8х5-6,5

Заводской номер: 06.24249.0073 Количество на модель: 4
06.24249.0073
4
35

Номер детали на чертеже:

35

Прокладка

Заводской номер: 81.96601.2023 Количество на модель: 2
81.96601.2023
2
36

Номер детали на чертеже:

36

Болт М6х10-8,8-МАN183-В1

Заводской номер: 06.01283.4909 Количество на модель: 8
06.01283.4909
8
37

Номер детали на чертеже:

37

Шайба 6,4х18х1,6-140НV-МАN183-В1

Заводской номер: 06.15191.0207 Количество на модель: 8
06.15191.0207
8
38

Номер детали на чертеже:

38

Ящик инструментов левый

Заводской номер: 81.66912.0145 Количество на модель: 1
81.66912.0145
1
39

Номер детали на чертеже:

39

Болт М6х16-8,8-МАN183-В1

Заводской номер: 06.01470.0409 Количество на модель: 4
06.01470.0409
4
41

Номер детали на чертеже:

41

Гайка АМ6-8-МАN183-В1

Заводской номер: 06.11184.0112 Количество на модель: 4
06.11184.0112
4
42

Номер детали на чертеже:

42

Трубка

Заводской номер: 81.96001.0416 Количество на модель: 4
81.96001.0416
4
43

Номер детали на чертеже:

43

Фиксатор

Заводской номер: 81.97201.0252 Количество на модель: 4
81.97201.0252
4
