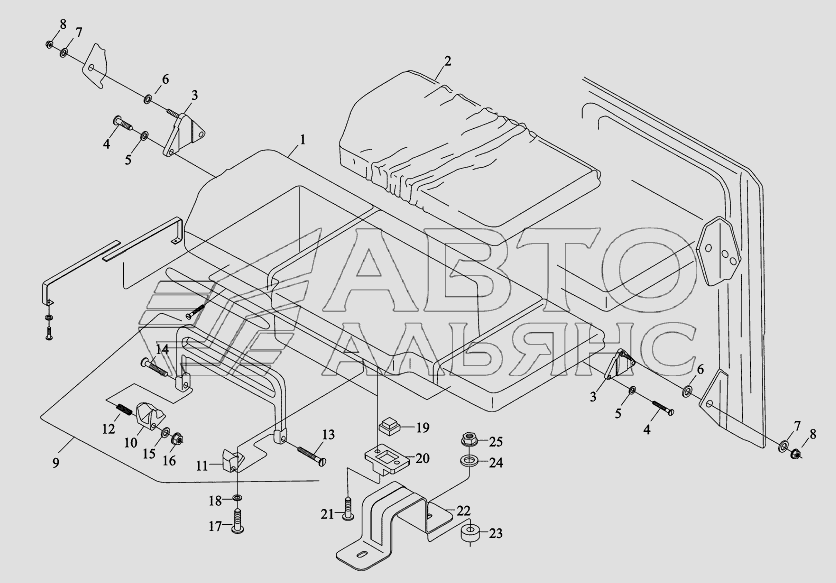

Спальное место нижнее DeLONG Е-3 (самосвал). Каталог 2008г.

Крепление нижнего спального места DeLONG Е-3 (самосвал) Спальное место верхнее DeLONG Е-3 (самосвал)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Спальное место в сборе

Заводской номер: DZ1644570020 Количество на модель: 1
DZ1644570020
1
2

Номер детали на чертеже:

2

Спальное место в сборе

Заводской номер: DZ1644570013 Количество на модель: 1
DZ1644570013
1
3

Номер детали на чертеже:

3

Косынка

Заводской номер: DZ1644570059 Количество на модель: 1
DZ1644570059
1
4

Номер детали на чертеже:

4

Винт М8х16-4,8-Н-А3R

Заводской номер: 06.04209.0030 Количество на модель: 4
06.04209.0030
4
5

Номер детали на чертеже:

5

Шайба А8,4х16х1,6-200НV-МАN183-В4

Заводской номер: 06.15019.0084 Количество на модель: 4
06.15019.0084
4
6

Номер детали на чертеже:

6

Шайба 12,5х25х2,5

Заводской номер: 81.90713.0004 Количество на модель: 2
81.90713.0004
2
8

Номер детали на чертеже:

8

Гайка ВМ8-8-МАN184-В4

Заводской номер: 06.11240.0604 Количество на модель: 2
06.11240.0604
2
9

Номер детали на чертеже:

9

Уплотнитель 26,5х29,5х19-8

Заводской номер: 81.96020.0129 Количество на модель: 2
81.96020.0129
2
10

Номер детали на чертеже:

10

Проставка

Заводской номер: 81.62670.0019 Количество на модель: 2
81.62670.0019
2
11

Номер детали на чертеже:

11

Винт М5х16-4,8-Н-А3R

Заводской номер: 06.04209.0023 Количество на модель: 4
06.04209.0023
4
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 81.62158.5010 Количество на модель: 2
81.62158.5010
2
13

Номер детали на чертеже:

13

Шайба 6,5х20х7-SТ52-3-А3С

Заводской номер: 88.90710.0070 Количество на модель: 4
88.90710.0070
4
14

Номер детали на чертеже:

14

Шайба 6,4х18х1,6-140НV-А3R

Заводской номер: 06.15190.0407 Количество на модель: 4
06.15190.0407
4
15

Номер детали на чертеже:

15

Гайка М6-6-А3R

Заводской номер: 06.12079.0003 Количество на модель: 4
06.12079.0003
4
