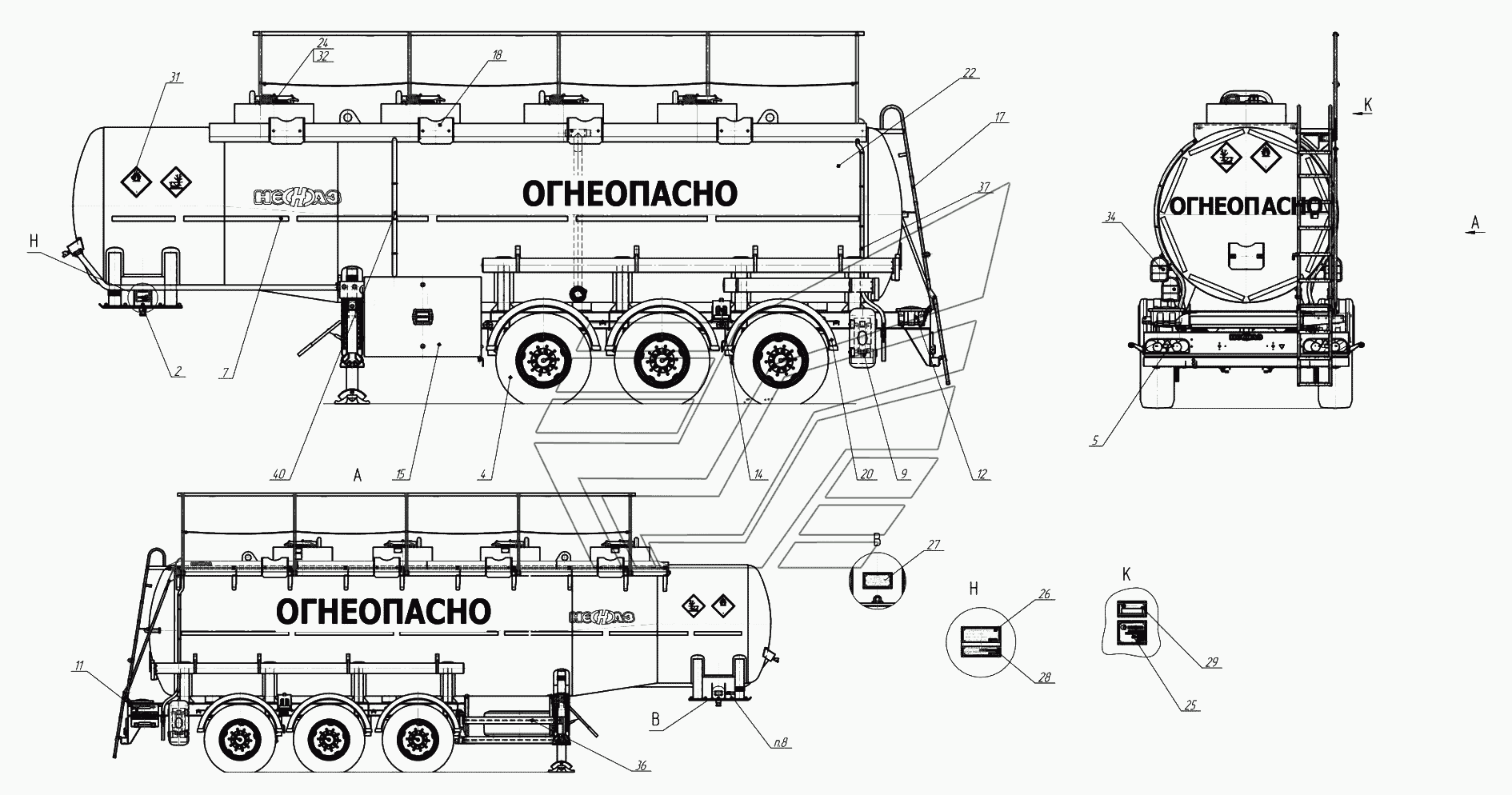

96896-0110410 Полуприцеп-цистерна для светлых нефтепродуктов НефАЗ-96896-0110411. Каталог 2015г.

96896-05-1922010 Установка маслопроводов НефАЗ-96896-0110411

Вид отображения:

Детали справа

По ширине экрана

2

4

5

7

9

11

12

14

15

17

18

20

22

24

26

27

28

29

31

32

34

36

37

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

2

Номер детали на чертеже:

2

Установка плиты опорной

Заводской номер: 96896-2704200 Количество на модель: 1

96896-2704200

1

4

Номер детали на чертеже:

4

Установка подкатной тележки

Заводской номер: 96896-2820001 Количество на модель: 1

96896-2820001

1

5

Номер детали на чертеже:

5

Установка электрооборудования

Заводской номер: 96896-3700010 Количество на модель: 1

96896-3700010

1

7

Номер детали на чертеже:

7

Установка светоотражающей маркировки

Заводской номер: 96895-3738010 Количество на модель: 1

96895-3738010

1

9

Номер детали на чертеже:

9

Установка огнетушителя

Заводской номер: 6606-3910165-02 Количество на модель: 2

6606-3910165-02

2

11

Номер детали на чертеже:

11

Установка ящика ЗИП

Заводской номер: 96742-3919005 Количество на модель: 1

96742-3919005

1

12

Номер детали на чертеже:

12

Установка ящика для песка

Заводской номер: 96896-3919035 Количество на модель: 1

96896-3919035

1

14

Номер детали на чертеже:

14

Установка противооткатных упоров

Заводской номер: 96895-3927002-04 Количество на модель: 2

96895-3927002-04

2

15

Номер детали на чертеже:

15

Установка технологического оборудования

Заводской номер: 96896-8000010-410 Количество на модель: 1

96896-8000010-410

1

17

Номер детали на чертеже:

17

Установка лестницы, площадки и поручня

Заводской номер: 96896-8210030 Количество на модель: 1

96896-8210030

1

18

Номер детали на чертеже:

18

Установка кронштейна информационной таблички

Заводской номер: 96931-8210090-02 Количество на модель: 9

96931-8210090-02

9

20

Номер детали на чертеже:

20

Установка кронштейнов, брызговиков и фартука брызговика

Заводской номер: 96896-8511080 Количество на модель: 1

96896-8511080

1

22

Номер детали на чертеже:

22

Корпус цистерны

Заводской номер: 96896-8513020 Количество на модель: 1

96896-8513020

1

24

Номер детали на чертеже:

24

Установка крышки горловины

Заводской номер: 96895-8513160-04 Количество на модель: 4

96895-8513160-04

4

26

Номер детали на чертеже:

26

Установка таблички заводской

Заводской номер: 9674-8513480 Количество на модель: 1

9674-8513480

1

27

Номер детали на чертеже:

27

Установка таблички испытаний

Заводской номер: 9674-8513483 Количество на модель: 1

9674-8513483

1

28

Номер детали на чертеже:

28

Установка таблички владельца

Заводской номер: 9674-8513485 Количество на модель: 1

9674-8513485

1

29

Номер детали на чертеже:

29

Установка таблички маркировочной

Заводской номер: 9674-8513487 Количество на модель: 4

9674-8513487

4

31

Номер детали на чертеже:

31

Установка липких аппликаций корпуса цистерны

Заводской номер: 96741-8513489 Количество на модель: 1

96741-8513489

1

32

Номер детали на чертеже:

32

Установка контроля вскрытия

Заводской номер: 96741-8513500 Количество на модель: 4

96741-8513500

4

34

Номер детали на чертеже:

34

Установка пеналов

Заводской номер: 96895-8520010-01 Количество на модель: 1

96895-8520010-01

1

36

Номер детали на чертеже:

36

Установка боковой защиты

Заводской номер: 96896-8530010 Количество на модель: 1

96896-8530010

1

37

Номер детали на чертеже:

37

Установка слива из экологического короба

Заводской номер: 96895-8533010 Количество на модель: 1

96895-8533010

1

40

Номер детали на чертеже:

40

Установка канала электропроводов

Заводской номер: 96896-8535010 Количество на модель: 1

96896-8535010

1
