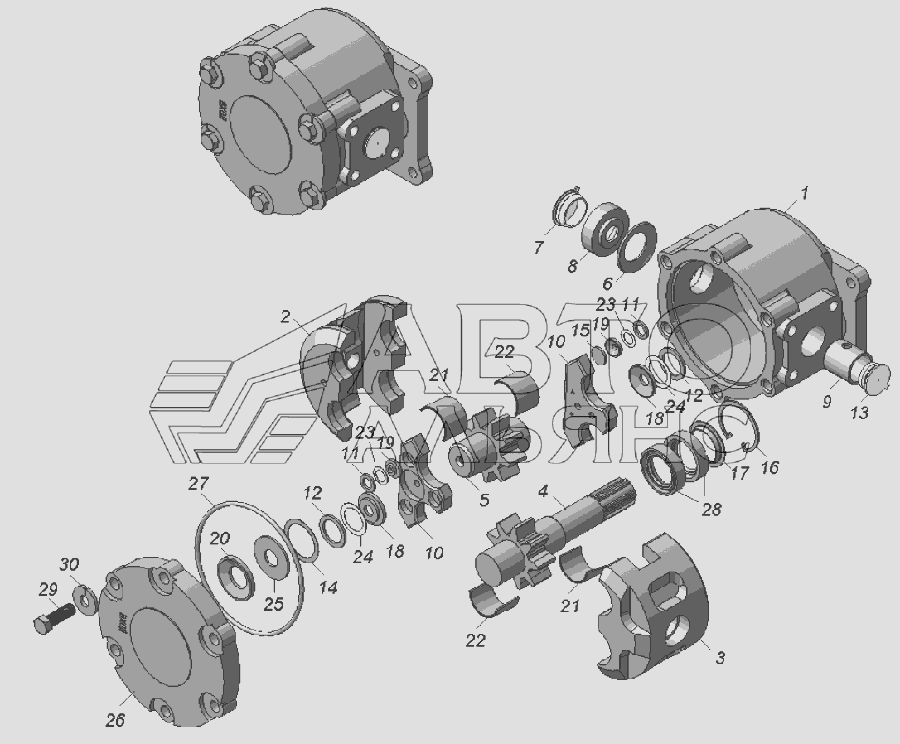

ГМШ 32-3-Л-00 Гидромотор шестеренный НефАЗ-96931-10-07. Каталог 2011г.

96741-01-8029010 Фильтр НефАЗ-96931-10-07 96931-8210030-07 Установка лестницы, поручней, площадок НефАЗ-96931-10-07

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: НШ 32-3-Л-01 Количество на модель: 1

НШ 32-3-Л-01

1

2

Номер детали на чертеже:

2

Обойма поджимная

Заводской номер: НШ 32А-3-02 Количество на модель: 1

НШ 32А-3-02

1

3

Номер детали на чертеже:

3

Обойма подшипниковая

Заводской номер: НШ 32А-3-03 Количество на модель: 1

НШ 32А-3-03

1

4

Номер детали на чертеже:

4

Шестерня ведущая

Заводской номер: НШ 32-3-04 Количество на модель: 1

НШ 32-3-04

1

5

Номер детали на чертеже:

5

Шестерня ведомая

Заводской номер: НШ 32-3-05 Количество на модель: 1

НШ 32-3-05

1

6

Номер детали на чертеже:

6

Пластина опорная

Заводской номер: НШ 32-3-06 Количество на модель: 1

НШ 32-3-06

1

7

Номер детали на чертеже:

7

Пробка

Заводской номер: НШ 32-3-07 Количество на модель: 1

НШ 32-3-07

1

8

Номер детали на чертеже:

8

Манжета радиального уплотнения

Заводской номер: НШ 32-3-08 Количество на модель: 1

НШ 32-3-08

1

9

Номер детали на чертеже:

9

Втулка центрирующая

Заводской номер: НШ 32-4-09 Количество на модель: 1

НШ 32-4-09

1

10

Номер детали на чертеже:

10

Платик

Заводской номер: НШ 50-3-07 Количество на модель: 2

НШ 50-3-07

2

11

Номер детали на чертеже:

11

Кольцо предохранительное

Заводской номер: НШ 50-2-25 Количество на модель: 6

НШ 50-2-25

6

12

Номер детали на чертеже:

12

Кольцо предохранительное

Заводской номер: НШ 50-2-24 Количество на модель: 2

НШ 50-2-24

2

13

Номер детали на чертеже:

13

Пробка

Заводской номер: НШ 32-2-08 Количество на модель: 1

НШ 32-2-08

1

14

Номер детали на чертеже:

14

Кольцо предохранительное

Заводской номер: НШ 50-2-14 Количество на модель: 1

НШ 50-2-14

1

15

Номер детали на чертеже:

15

Пластина

Заводской номер: НШ 50-2-16 Количество на модель: 2

НШ 50-2-16

2

16

Номер детали на чертеже:

16

Кольцо пружинное упорное

Заводской номер: НШ 32У-0303028Г Количество на модель: 1

НШ 32У-0303028Г

1

17

Номер детали на чертеже:

17

Кольцо опорное

Заводской номер: НШ 32Э-08Л Количество на модель: 1

НШ 32Э-08Л

1

18

Номер детали на чертеже:

18

Манжета торцового уплотнения

Заводской номер: НШ 50-2-22 Количество на модель: 2

НШ 50-2-22

2

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

19

Номер детали на чертеже:

19

Манжета торцового уплотнения

Заводской номер: НШ 50-2-23 Количество на модель: 6

НШ 50-2-23

6

20

Номер детали на чертеже:

20

Манжета

Заводской номер: 50К-13 Количество на модель: 1

50К-13

1

21

Номер детали на чертеже:

21

Вкладыш левый

Заводской номер: НШ 50-4-04А Количество на модель: 2

НШ 50-4-04А

2

22

Номер детали на чертеже:

22

Вкладыш правый

Заводской номер: НШ 50-4-06 Количество на модель: 2

НШ 50-4-06

2

23

Номер детали на чертеже:

23

Прокладка предохранительная

Заводской номер: НШ 50-4-10 Количество на модель: 6

НШ 50-4-10

6

24

Номер детали на чертеже:

24

Прокладка предохранительная

Заводской номер: НШ 50-4-10-03 Количество на модель: 2

НШ 50-4-10-03

2

25

Номер детали на чертеже:

25

Прокладка предохранительная

Заводской номер: НШ 50-4-10-04 Количество на модель: 1

НШ 50-4-10-04

1

27

Номер детали на чертеже:

27

Кольцо 112-11 8-36-2-2

Заводской номер: Кольцо 112-11 8-36-2-2 Количество на модель: 1

Кольцо 112-11 8-36-2-2

1

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

28

Номер детали на чертеже:

28

Манжета 12х25х42-1 ГОСТ 8752-79

Заводской номер: Манжета 12х25х42-1 Количество на модель: 2

Манжета 12х25х42-1

2

29

Номер детали на чертеже:

29

Болт M10-6gx30.66.05

Заводской номер: Болт M10-6gx30.66.05 Количество на модель: 6

Болт M10-6gx30.66.05

6

30

Номер детали на чертеже:

30

Шайба 10Т65Г05

Заводской номер: Шайба10Т65Г05 Количество на модель: 6

Шайба10Т65Г05

6
