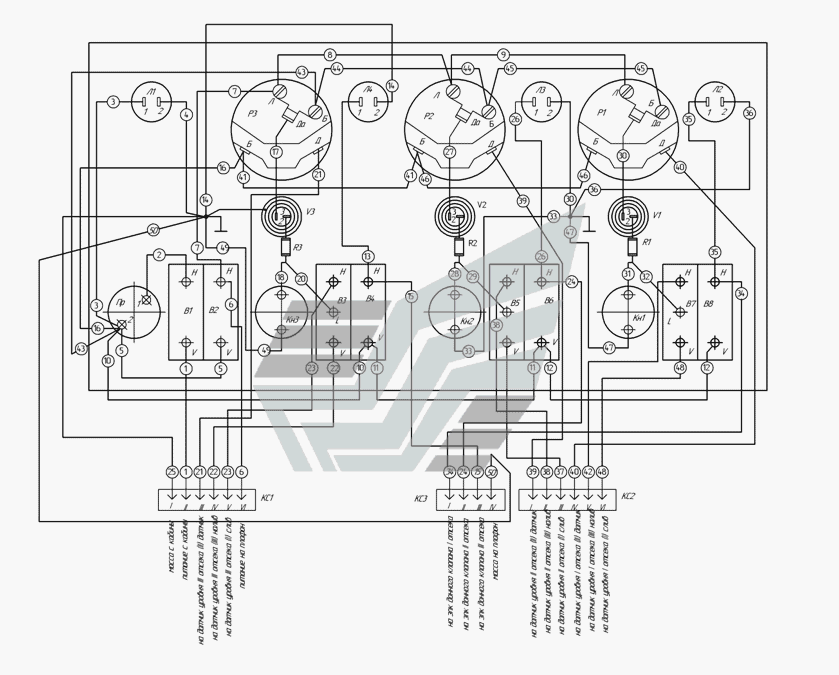

9693-3718400Э3 Схема электрическая щитка НефАЗ-9693-10. Каталог 2010г.

9693-3718400 Щиток управления НефАЗ-9693-10 9693-3719030 Установка коробки соединительной НефАЗ-9693-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Лампа А24-1 ГОСТ 2023-88

Заводской номер: Л Количество на модель: 6
Л
6

Номер детали на чертеже:

Предохранитель

Заводской номер: Пр Количество на модель: 1
Пр
1

Номер детали на чертеже:

Фонарь контрольной лампы 123.3803 ТУ 37.003.293-72 (красный)

Заводской номер: Л2, Л3,Л4 Количество на модель: 3
Л2, Л3,Л4
3

Номер детали на чертеже:

Лампа контроля питания

Заводской номер: Л1 Количество на модель: 1
Л1
1

Номер детали на чертеже:

Колодка соединительная 0,2-6,3-06 ОСТ 37.003.032-88

Заводской номер: КС1, КС2 Количество на модель: 2
КС1, КС2
2

Номер детали на чертеже:

Тиристоры

Заводской номер: V1, V2, V3 Количество на модель: 3
V1, V2, V3
3

Номер детали на чертеже:

Резистор С2-10-0,5-300 ом ОЖО 467.148 ТУ

Заводской номер: R1, R2, R3 Количество на модель: 3
R1, R2, R3
3

Номер детали на чертеже:

Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88

Заводской номер: КС3 Количество на модель: 1
КС3
1

Номер детали на чертеже:

Выключатель 46.371 ТУ 37.003.1079-81

Заводской номер: В1, В2, В4, В6, В8 Количество на модель: 5
В1, В2, В4, В6, В8
5

Номер детали на чертеже:

Переключатели режима работ («Налив-Слив»)

Заводской номер: В3, В5, В7 Количество на модель: 3
В3, В5, В7
3

Номер детали на чертеже:

Указатели уровня

Заводской номер: Р1, Р2, Р3 Количество на модель: 3
Р1, Р2, Р3
3

Номер детали на чертеже:

Кнопки контроля

Заводской номер: Кн1, Кн2, Кн3 Количество на модель: 3
Кн1, Кн2, Кн3
3
