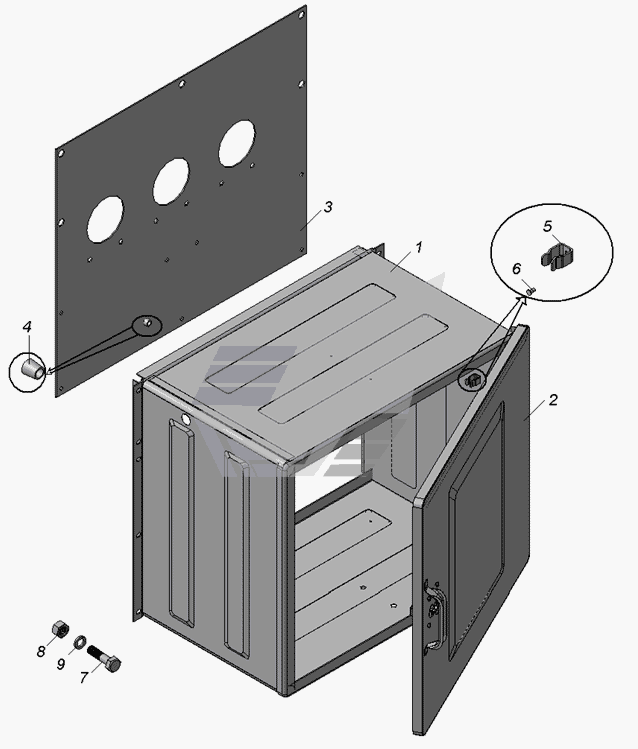

96931-8027010-02 Установка шкафа арматурного (без насоса) НефАЗ-96891-10. Каталог 2009г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
1

Номер детали на чертеже:

1

Корпус шкафа в сборе

Заводской номер: 96931-8027060-02 Количество на модель: 1
96931-8027060-02
1
2

Номер детали на чертеже:

2

Дверка в сборе

Заводской номер: 96742-01-8027030-10 Количество на модель: 1
96742-01-8027030-10
1
3

Номер детали на чертеже:

3

Стенка задняя

Заводской номер: 96931-8027012-02 Количество на модель: 1
96931-8027012-02
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: 9674-3700064-01 Количество на модель: 1
9674-3700064-01
1
5

Номер детали на чертеже:

5

Скоба

Заводской номер: 9674-8000412 Количество на модель: 3
9674-8000412
3
6

Номер детали на чертеже:

6

Заклепка 4х8

Заводской номер: 1/04274/00 Количество на модель: 3
1/04274/00
3
7

Номер детали на чертеже:

7

Болт ТЕМ10х1,25-6gх25

Заводской номер: 1/59707/21 Количество на модель: 10
1/59707/21
10
040004
ТМ
15970721
Код: 040004
Артикул: 15970721,
Производитель: ТМ
8

Номер детали на чертеже:

8

Гайка ЕМ10-6Н

Заводской номер: 1/21647/70 Количество на модель: 10
1/21647/70
10
9

Номер детали на чертеже:

9

Шайба пружинная 8

Заводской номер: 1/05168/70 Количество на модель: 10
1/05168/70
10
610354
Красная Этна
252136-П2 252136-0-2
Производитель: Красная Этна
160539
ШП 10.0 (300шт.) 00001-0005168-708, 10516870
Код: 160539
Артикул: ШП 10.0 (300шт.), 00001-0005168-708, 10516870
Производитель:
743003
МЕТИЗНЫЙ ДВОР
DIN127 4607173902672, 1/ 05168/ 70
Производитель: МЕТИЗНЫЙ ДВОР
