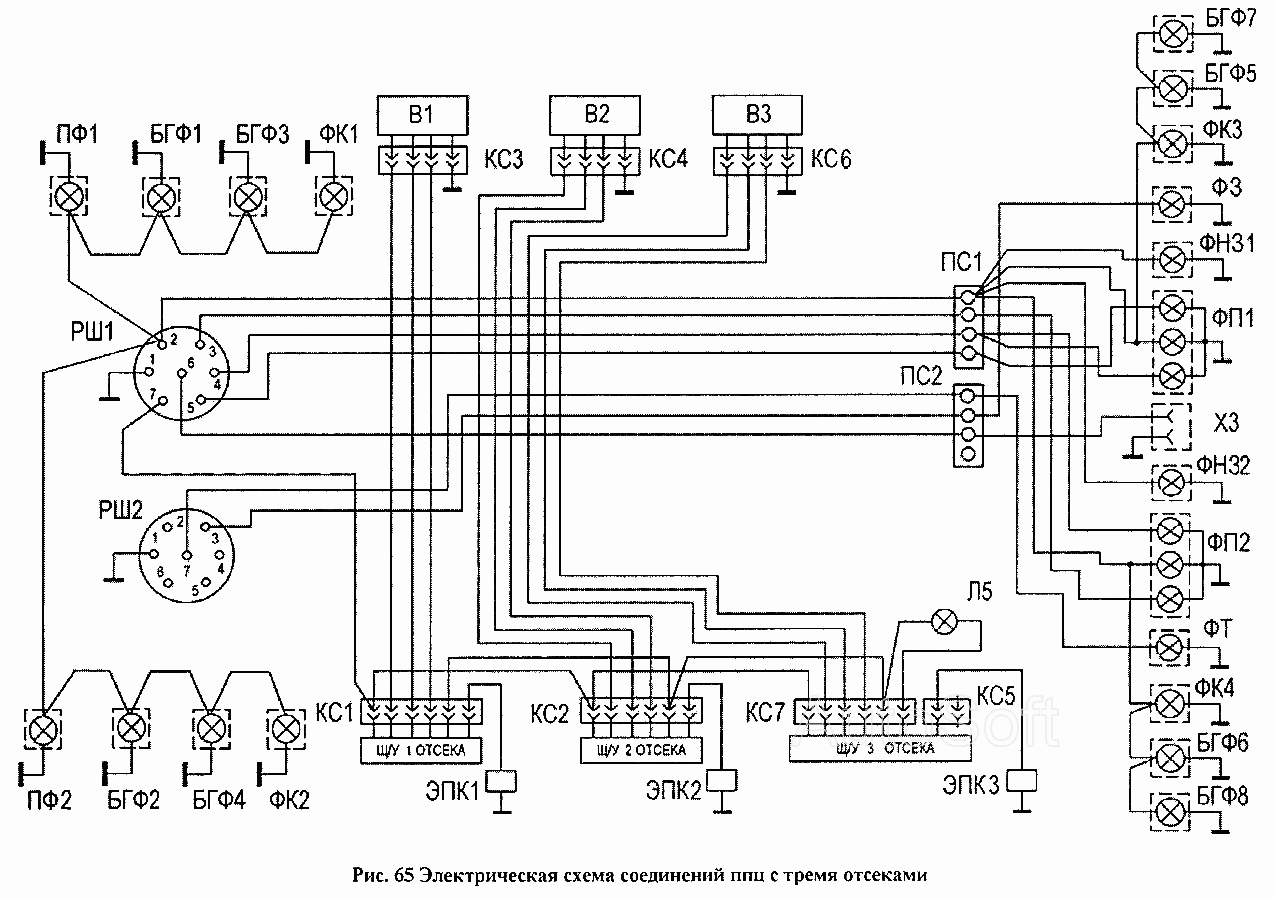

Электрическая схема соединений ППЦ с тремя отсеками НефАЗ-96741. Каталог 2005г.

Электрическая схема соединений ППЦ с двумя отсеками НефАЗ-96741 Электрическая схема соединений щитка приборов первого отсека НефАЗ-96741

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Фонарь освещения номерного знака ФП134-Б

Заводской номер: ФН32 Количество на модель:
ФН32

Номер детали на чертеже:

Контурный фонарь 361.3731

Заводской номер: ФК4 Количество на модель:
ФК4
144958
ОСВАР
361.3731010 361.3731
Фонарь габаритный ЗИЛ передний на крышу 24V ОСВАР
Код: 144958
Артикул: 361.3731010, 361.3731
1 в наличии

На складах : 1 шт.

1 шт. Москва, Каширское ш.
Производитель: ОСВАР

Номер детали на чертеже:

Контурный фонарь 361.3731

Заводской номер: ФК3 Количество на модель:
ФК3
144958
ОСВАР
361.3731010 361.3731
Фонарь габаритный ЗИЛ передний на крышу 24V ОСВАР
Код: 144958
Артикул: 361.3731010, 361.3731
1 в наличии

На складах : 1 шт.

1 шт. Москва, Каширское ш.
Производитель: ОСВАР

Номер детали на чертеже:

Контурный фонарь 361.3731

Заводской номер: ФК2 Количество на модель:
ФК2
144958
ОСВАР
361.3731010 361.3731
Фонарь габаритный ЗИЛ передний на крышу 24V ОСВАР
Код: 144958
Артикул: 361.3731010, 361.3731
1 в наличии

На складах : 1 шт.

1 шт. Москва, Каширское ш.
Производитель: ОСВАР

Номер детали на чертеже:

Контурный фонарь 361.3731

Заводской номер: ФК1 Количество на модель:
ФК1
144958
ОСВАР
361.3731010 361.3731
Фонарь габаритный ЗИЛ передний на крышу 24V ОСВАР
Код: 144958
Артикул: 361.3731010, 361.3731
1 в наличии

На складах : 1 шт.

1 шт. Москва, Каширское ш.
Производитель: ОСВАР

Номер детали на чертеже:

Лампа освещения шкафа арматурного

Заводской номер: Л5 Количество на модель:
Л5

Номер детали на чертеже:

Панель соединительная

Заводской номер: ПС1 Количество на модель:
ПС1

Номер детали на чертеже:

Панель соединительная

Заводской номер: ПС2 Количество на модель:
ПС2

Номер детали на чертеже:

Фонарь освещения номерного знака ФП134-Б

Заводской номер: ФН31 Количество на модель:
ФН31

Номер детали на чертеже:

Фонарь заднего хода 211.3711

Заводской номер: Ф3 Количество на модель:
Ф3

Номер детали на чертеже:

Розетка переносной лампы ПС400

Заводской номер: Х3 Количество на модель:
Х3

Номер детали на чертеже:

Розетки штепсельная ПС325-100, ПС326-100

Заводской номер: РШ2 Количество на модель:
РШ2

Номер детали на чертеже:

Розетка штепсельная ПС325-100, ПС326-100

Заводской номер: РШ1 Количество на модель:
РШ1

Номер детали на чертеже:

Противотуманный фонарь 241.3716

Заводской номер: ФТ Количество на модель:
ФТ

Номер детали на чертеже:

Передний фонарь 16.3712

Заводской номер: ПФ2 Количество на модель:
ПФ2

Номер детали на чертеже:

Передний фонарь 16.3712

Заводской номер: ПФ1 Количество на модель:
ПФ1

Номер детали на чертеже:

Колодка соединительная

Заводской номер: КС7 Количество на модель:
КС7

Номер детали на чертеже:

Колодка соединительная

Заводской номер: КС6 Количество на модель:
КС6

Номер детали на чертеже:

Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88

Заводской номер: КС5 Количество на модель:
КС5

Номер детали на чертеже:

Выключатель питания

Заводской номер: В1 Количество на модель:
В1

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ8 Количество на модель:
БГФ8

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ7 Количество на модель:
БГФ7

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ6 Количество на модель:
БГФ6

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ5 Количество на модель:
БГФ5

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ4 Количество на модель:
БГФ4

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ3 Количество на модель:
БГФ3

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ2 Количество на модель:
БГФ2

Номер детали на чертеже:

Выключатель освещения

Заводской номер: В2 Количество на модель:
В2

Номер детали на чертеже:

Датчик предельного уровня

Заводской номер: В3 Количество на модель:
В3

Номер детали на чертеже:

Задний фонарь ФП133-АБ

Заводской номер: ФП1 Количество на модель:
ФП1

Номер детали на чертеже:

Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88

Заводской номер: КС4 Количество на модель:
КС4

Номер детали на чертеже:

Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88

Заводской номер: КС3 Количество на модель:
КС3

Номер детали на чертеже:

Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88

Заводской номер: КС2 Количество на модель:
КС2

Номер детали на чертеже:

Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88

Заводской номер: КС1 Количество на модель:
КС1

Номер детали на чертеже:

Клапан электромагнитный

Заводской номер: ЭПК3 Количество на модель:
ЭПК3

Номер детали на чертеже:

Клапан электромагнитный

Заводской номер: ЭПК2 Количество на модель:
ЭПК2

Номер детали на чертеже:

Клапан электромагнитный

Заводской номер: ЭПК1 Количество на модель:
ЭПК1

Номер детали на чертеже:

Задний фонарь ФП133-АБ

Заводской номер: ФП2 Количество на модель:
ФП2

Номер детали на чертеже:

Боковой габаритный фонарь 431.3731010

Заводской номер: БГФ1 Количество на модель:
БГФ1
