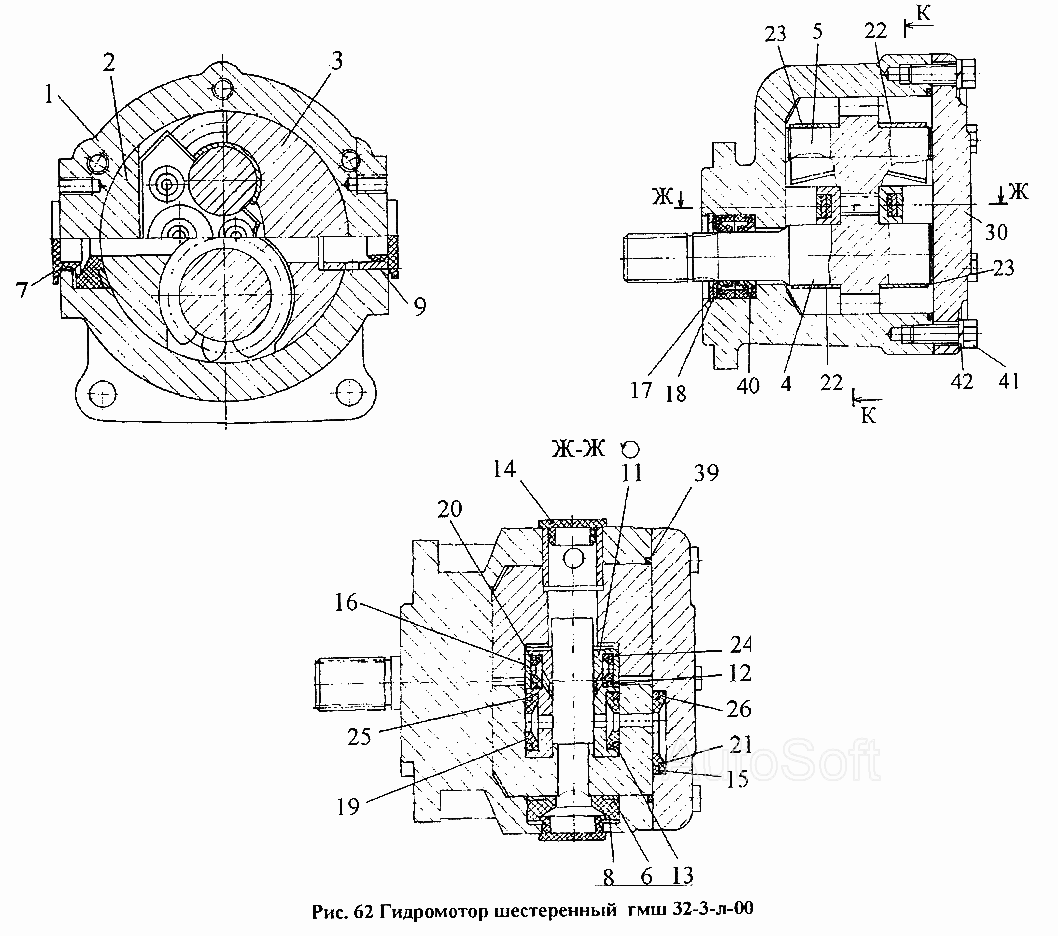

Гидромотор шестеренный ГМШ 32-3-л-00 НефАЗ-96741. Каталог 2005г.

Установка гидромотора 96741-01-8000090 НефАЗ-96741 Установка маслопроводов 96741-01-1922010-20 НефАЗ-96741

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

30

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: НШ32-3-Л-01 Количество на модель: 1

НШ32-3-Л-01

1

2

Номер детали на чертеже:

2

Обойма поджимная

Заводской номер: НШ32А-3-02 Количество на модель: 1

НШ32А-3-02

1

3

Номер детали на чертеже:

3

Обойма подшипниковая

Заводской номер: НШ32А-3-03 Количество на модель: 1

НШ32А-3-03

1

4

Номер детали на чертеже:

4

Шестерня ведущая

Заводской номер: НШ32-3-04 Количество на модель: 1

НШ32-3-04

1

5

Номер детали на чертеже:

5

Шестерня ведомая

Заводской номер: НШ32-3-05 Количество на модель: 1

НШ32-3-05

1

6

Номер детали на чертеже:

6

Пластина опорная

Заводской номер: НШ32-3-06 Количество на модель: 1

НШ32-3-06

1

7

Номер детали на чертеже:

7

Пробка

Заводской номер: НШ32-3-07 Количество на модель: 1

НШ32-3-07

1

8

Номер детали на чертеже:

8

Манжета радиального уплотнения

Заводской номер: НШ32-3-08 Количество на модель: 1

НШ32-3-08

1

9

Номер детали на чертеже:

9

Втулка центрирующая

Заводской номер: НШ32-4-09 Количество на модель: 1

НШ32-4-09

1

11

Номер детали на чертеже:

11

Платик

Заводской номер: НШ50-3-07 Количество на модель: 2

НШ50-3-07

2

12

Номер детали на чертеже:

12

Кольцо предохранительное

Заводской номер: НШ50-2-25 Количество на модель: 6

НШ50-2-25

6

13

Номер детали на чертеже:

13

Кольцо предохранительное

Заводской номер: НШ50-2-24 Количество на модель: 2

НШ50-2-24

2

14

Номер детали на чертеже:

14

Пробка

Заводской номер: НШ32-2-08 Количество на модель: 1

НШ32-2-08

1

15

Номер детали на чертеже:

15

Кольцо предохранительное

Заводской номер: НШ50-2-14 Количество на модель: 1

НШ50-2-14

1

16

Номер детали на чертеже:

16

Пластина

Заводской номер: НШ50-2-16 Количество на модель: 2

НШ50-2-16

2

17

Номер детали на чертеже:

17

Кольцо пружинное упорное

Заводской номер: НШ32У-0303028Г Количество на модель: 1

НШ32У-0303028Г

1

18

Номер детали на чертеже:

18

Кольцо опорное

Заводской номер: НШ32Э-08Л Количество на модель: 1

НШ32Э-08Л

1

19

Номер детали на чертеже:

19

Манжета торцового уплотнения

Заводской номер: НШ50-2-22 Количество на модель: 2

НШ50-2-22

2

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

20

Номер детали на чертеже:

20

Манжета торцового уплотнения

Заводской номер: НШ50-2-23 Количество на модель: 6

НШ50-2-23

6

21

Номер детали на чертеже:

21

Манжета

Заводской номер: 50К-13 Количество на модель: 1

50К-13

1

22

Номер детали на чертеже:

22

Вкладыш левый

Заводской номер: НШ50-4-04А Количество на модель: 2

НШ50-4-04А

2

24

Номер детали на чертеже:

24

Прокладка предохранительная

Заводской номер: НШ50-4-10 Количество на модель: 6

НШ50-4-10

6

25

Номер детали на чертеже:

25

Прокладка предохранительная

Заводской номер: НШ50-4-10-03 Количество на модель: 2

НШ50-4-10-03

2

26

Номер детали на чертеже:

26

Прокладка предохранительная

Заводской номер: НШ50-4-10-04 Количество на модель: 1

НШ50-4-10-04

1

30

Номер детали на чертеже:

30

Крышка

Заводской номер: ГМШ32-3-01 Количество на модель: 1

ГМШ32-3-01

1

39

Номер детали на чертеже:

39

Кольцо 112-118-36-2-2 ГОСТ9833-73, ГОСТ 18829-73

Заводской номер: 112-118-36-2-2 ГОСТ9833-73, ГОСТ 18829-73 Количество на модель: 1

112-118-36-2-2 ГОСТ9833-73, ГОСТ 18829-73

1

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

40

Номер детали на чертеже:

40

Манжета 12х25х42-1 ГОСТ8752-79, ОСТ 3805146-78

Заводской номер: 12х25х42-1 ГОСТ8752-79, ОСТ 3805146-78 Количество на модель: 2

12х25х42-1 ГОСТ8752-79, ОСТ 3805146-78

2

41

Номер детали на чертеже:

41

Болт М10-6gх30.66.05 ГОСТ7796-70

Заводской номер: М10-6gх30.66.05 ГОСТ7796-70 Количество на модель: 6

М10-6gх30.66.05 ГОСТ7796-70

6

42

Номер детали на чертеже:

42

Шайба 10Т.65Г.05 ГОСТ6402-76

Заводской номер: 10Т.65Г.05 ГОСТ6402-76 Количество на модель: 6

10Т.65Г.05 ГОСТ6402-76

6
