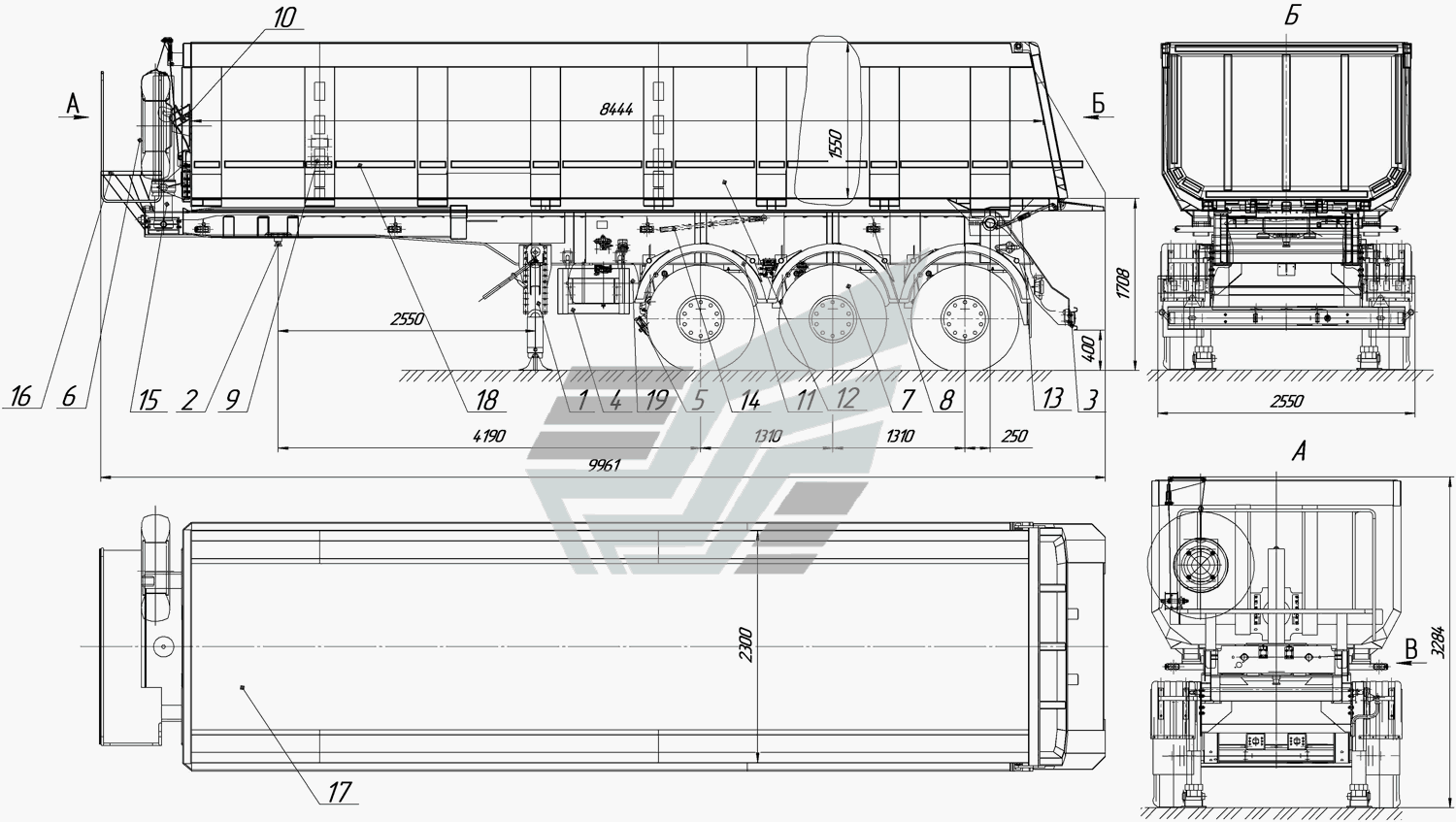

9509-0000010-30, 9509-0000010-31 Полуприцеп-самосвал НефАЗ-9509-30 (31). Каталог 2010г.

9509-30-2410001 Ось передняя, 9509-30-2410002 средняя, 9509-30-2410003 задняя НефАЗ-9509-30 (31)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка опорных устройств

Заводской номер: 9509-2700001-30 Количество на модель: 1
9509-2700001-30
1
2

Номер детали на чертеже:

2

Установка шкворня

Заводской номер: 9509-2704040 Количество на модель: 1
9509-2704040
1
3

Номер детали на чертеже:

3

Установка заднего буфера

Заводской номер: 9509-2804010-30 Количество на модель: 1
9509-2804010-30
1
4

Номер детали на чертеже:

4

Установка боковой защиты

Заводской номер: 9509-2801110-30 Количество на модель: 1
9509-2801110-30
1
5

Номер детали на чертеже:

5

Установка агрегатов подвески ф. BPW

Заводской номер: 9509-30-2900001 Количество на модель: 1
9509-30-2900001
1
6

Номер детали на чертеже:

6

Установка запасного колеса

Заводской номер: 9509-8505010-30 Количество на модель: 1
9509-8505010-30
1
7

Номер детали на чертеже:

7

Установка колес

Заводской номер: 9509-30-3101003 Количество на модель: 1
9509-30-3101003
1
8

Номер детали на чертеже:

8

Установка электрооборудования

Заводской номер: 9509-3700010-30 Количество на модель: 1
9509-3700010-30
1
9

Номер детали на чертеже:

9

Установка табличек

Заводской номер: 9509-3904005-30 Количество на модель: 1
9509-3904005-30
1
10

Номер детали на чертеже:

10

Установка противооткатных упоров

Заводской номер: 9509-3927002-30 Количество на модель: 1
9509-3927002-30
1
11

Номер детали на чертеже:

11

Установка брызговиков

Заводской номер: 9509-8404010-30 Количество на модель: 1
9509-8404010-30
1
12

Номер детали на чертеже:

12

Установка платформы

Заводской номер: 9509-8500008-30 Количество на модель: 1
9509-8500008-30
1
12

Номер детали на чертеже:

12

Установка платформы

Заводской номер: 9509-8500008-31 Количество на модель: 1
9509-8500008-31
1
13

Номер детали на чертеже:

13

Установка запоров заднего борта

Заводской номер: 9509-8505001-30 Количество на модель: 1
9509-8505001-30
1
14

Номер детали на чертеже:

14

Установка упора

Заводской номер: 9509-8510010-30 Количество на модель: 1
9509-8510010-30
1
15

Номер детали на чертеже:

15

Установка гидроцилиндра

Заводской номер: 9509-8603001-30 Количество на модель: 1
9509-8603001-30
1
16

Номер детали на чертеже:

16

Установка площадки

Заводской номер: 9509-2805101-30 Количество на модель: 1
9509-2805101-30
1
17

Номер детали на чертеже:

17

Установка тента

Заводской номер: 9509-8508001-30 Количество на модель: 1
9509-8508001-30
1
18

Номер детали на чертеже:

18

Установка светоотражающей маркировки

Заводской номер: 9509-3738010-30 Количество на модель: 1
9509-3738010-30
1
18

Номер детали на чертеже:

18

Установка светоотражающей маркировки

Заводской номер: 9509-3738010-31 Количество на модель: 1
9509-3738010-31
1
19

Номер детали на чертеже:

19

Установка пневмосистемы

Заводской номер: 9509-3500001-30 Количество на модель: 1
9509-3500001-30
1
