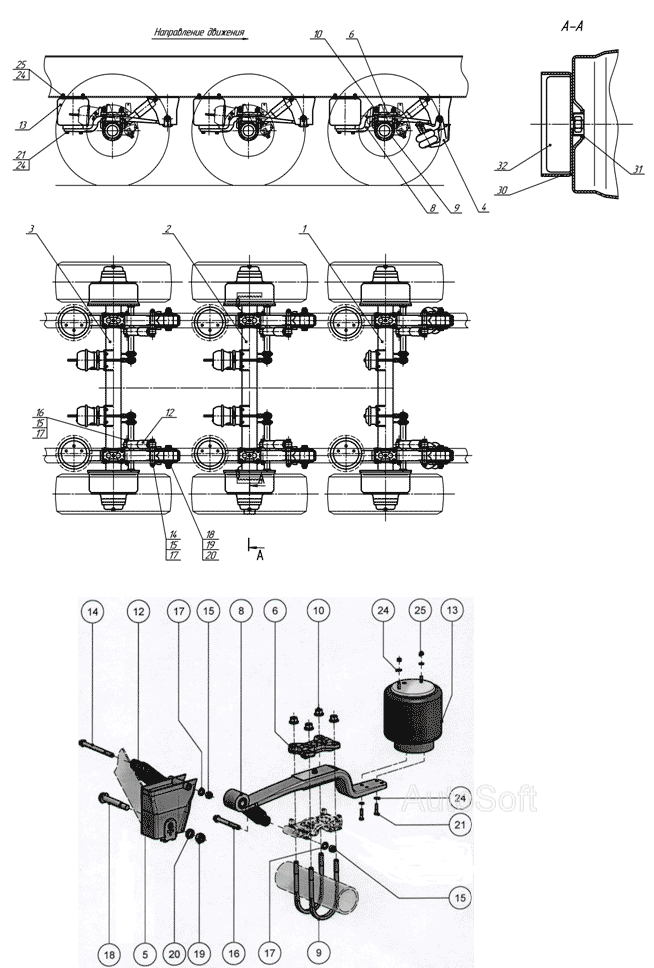

93341-2900002-08 Установка подвески (вариант с подъемником оси) НефАЗ-93341-07 (08). Каталог 2008г.

93341-2900002-07 Установка подвески НефАЗ-93341-07 (08) 93341-2900005-08 Подъемник оси НефАЗ-93341-07 (08)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

8

9

10

12

13

14

15

16

17

18

19

20

21

24

25

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Ось с тормозными камерами (передняя)

Заводской номер: 93341-2410001-08 Количество на модель: 1

93341-2410001-08

1

2

Номер детали на чертеже:

2

Ось с тормозными камерами (средняя с ротором и датчиком АБС)

Заводской номер: 93341-2410002-08 Количество на модель: 1

93341-2410002-08

1

3

Номер детали на чертеже:

3

Ось с тормозными камерами задняя

Заводской номер: 93341-2410003-08 Количество на модель: 1

93341-2410003-08

1

4

Номер детали на чертеже:

4

Подъемник оси

Заводской номер: 93341-2900005-08 Количество на модель: 1

93341-2900005-08

1

5

Номер детали на чертеже:

5

Кронштейн подвески

Заводской номер: UT001A36A Количество на модель: 6

UT001A36A

6

6

Номер детали на чертеже:

6

Накладка рессоры

Заводской номер: UT005002A11K Количество на модель: 6

UT005002A11K

6

8

Номер детали на чертеже:

8

Рессора (h=160 мм)

Заводской номер: F001А437НН75 Количество на модель: 6

F001А437НН75

6

9

Номер детали на чертеже:

9

Стремянка (М22)

Заводской номер: UBS22B002P Количество на модель: 12

UBS22B002P

12

10

Номер детали на чертеже:

10

Гайка стремянки (М22х1,5)

Заводской номер: С281092 Количество на модель: 24

С281092

24

12

Номер детали на чертеже:

12

Амортизатор

Заводской номер: D8A91-2643W Количество на модель: 6

D8A91-2643W

6

13

Номер детали на чертеже:

13

Сильфон подвески

Заводской номер: US07364F Количество на модель: 6

US07364F

6

14

Номер детали на чертеже:

14

Болт амортизатора верхний (М20х2х240 мм)

Заводской номер: С275128 Количество на модель: 6

С275128

6

15

Номер детали на чертеже:

15

Гайка амортизатора (М20х2)

Заводской номер: С330063 Количество на модель: 12

С330063

12

16

Номер детали на чертеже:

16

Болт амортизатора нижний (М20х2х175 мм)

Заводской номер: С275126 Количество на модель: 6

С275126

6

17

Номер детали на чертеже:

17

Шайба амортизатора (20)

Заводской номер: С300951 Количество на модель: 12

С300951

12

18

Номер детали на чертеже:

18

Болт рессоры (М27х2х186 мм)

Заводской номер: С401227D Количество на модель: 4

С401227D

4

19

Номер детали на чертеже:

19

Гайка рессоры (М27х2)

Заводской номер: С330092 Количество на модель: 4

С330092

4

20

Номер детали на чертеже:

20

Шайба рессоры (30х46х14 мм)

Заводской номер: UT009A09A Количество на модель: 4

UT009A09A

4

21

Номер детали на чертеже:

21

Болт крепления сильфона (М12х50 мм)

Заводской номер: С267610 Количество на модель: 12

С267610

12

24

Номер детали на чертеже:

24

Шайба сильфона (12)

Заводской номер: С301348 Количество на модель: 24

С301348

24

25

Номер детали на чертеже:

25

Гайка сильфона (М12х1,75)

Заводской номер: С330021 Количество на модель: 12

С330021

12

30

Номер детали на чертеже:

30

Защитная крышка (SAF)

Заводской номер: 1337003601 Количество на модель: 1

1337003601

1

31

Номер детали на чертеже:

31

Распорное кольцо (SAF)

Заводской номер: 1094003701 Количество на модель: 1

1094003701

1

32

Номер детали на чертеже:

32

Счетчик пробега оси (SAF Хубадометр)

Заводской номер: 4388032500 Количество на модель: 1

4388032500

1
