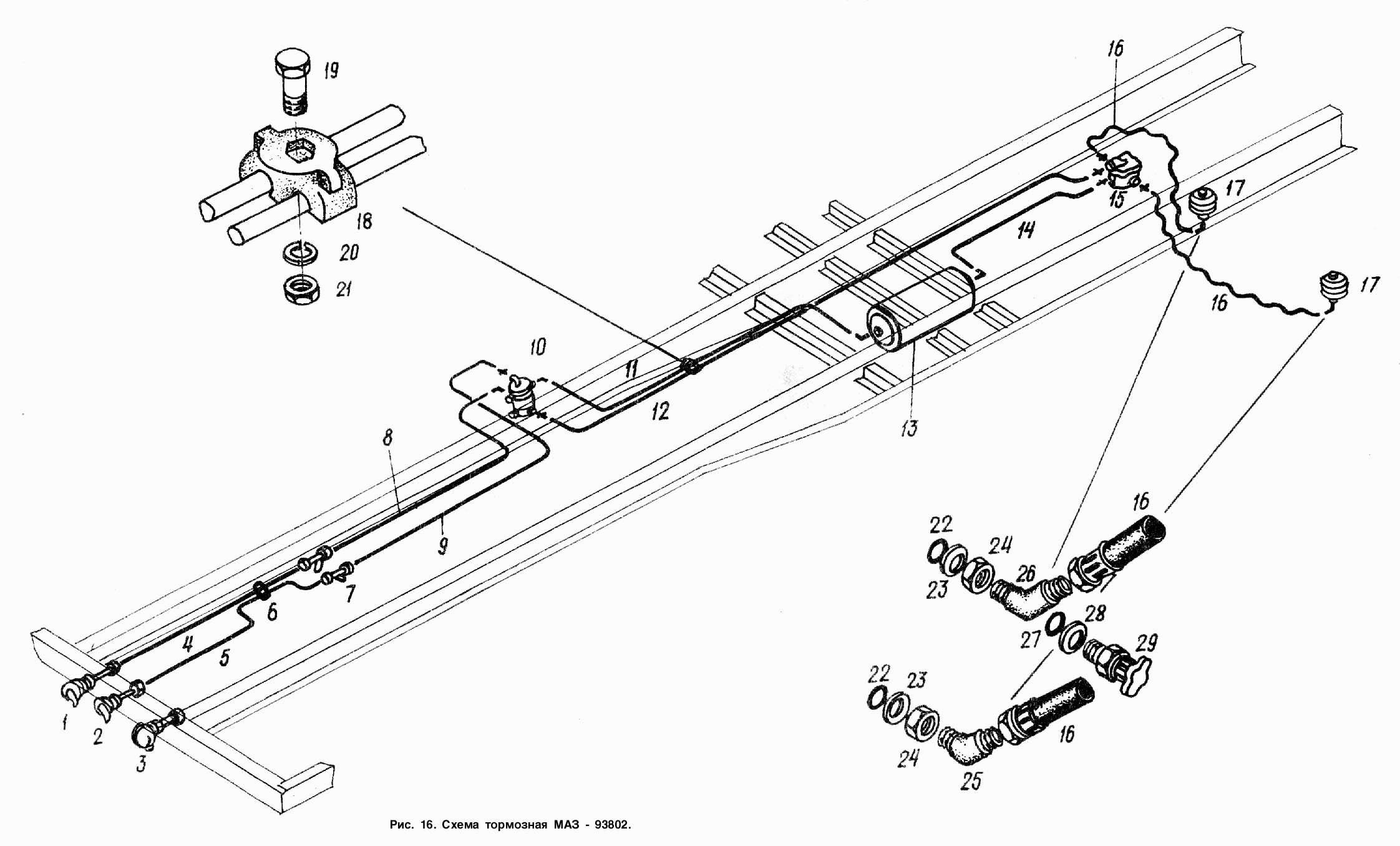

Схема тормозная МАЗ-93802 МАЗ-938662

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1

Номер детали на чертеже:

1

Головка соединительная типа «ПАЛМ»

Заводской номер: 100-3521110 Количество на модель:
100-3521110
015613
РААЗ
100-3521110
Производитель: РААЗ
018860
РААЗ
100-3521110-10
Производитель: РААЗ
103824
WABCO
452 200 012 0/212 0 (желтая) 400 604 328 0, 452.200.012.0
Код: 103824
Артикул: 452 200 012 0/212 0 (желтая), 400 604 328 0, 452.200.012.0
Производитель: WABCO
289244
FEBI
07080 1504961
Производитель: FEBI
075610
БЕЛОМО
7492.35.21.113-00 64226-3521113, 7492.35.21.113
Код: 075610
Артикул: 7492.35.21.113-00, 64226-3521113, 7492.35.21.113
Производитель: БЕЛОМО
080169
ПААЗ
11.3521510
Код: 080169
Артикул: 11.3521510,
Производитель: ПААЗ
089539
БЕЛОМО
6022.35.21.110-00 64226-3521110, 6022-3521110
Производитель: БЕЛОМО
990641
FEBI
06586 1506435
Код: 990641
Артикул: 06586, 1506435
Производитель: FEBI
504408
SORL
35210010130 100-3521110
Производитель: SORL
588050
СПЕЦМАШ
4522000110-2110-СПЕЦМАШ 4522000110-2110, 452.200.011.0
Код: 588050
Артикул: 4522000110-2110-СПЕЦМАШ, 4522000110-2110, 452.200.011.0
Под заказ

На складах : Под заказ

Производитель: СПЕЦМАШ
599430
БЕЛОМО
6022.35.21.110-10 6022-3521110-10
Код: 599430
Артикул: 6022.35.21.110-10, 6022-3521110-10
Под заказ

На складах : Под заказ

Производитель: БЕЛОМО
898951
COJALI
6001407 07080, 952 200 221 0
Код: 898951
Артикул: 6001407, 07080, 952 200 221 0
Производитель: COJALI
249877
COJALI
6001403 06586/ 6001403, 9522000210
Код: 249877
Артикул: 6001403, 06586/ 6001403, 9522000210
Производитель: COJALI
280791
SAMPA
095.002-01 0004293930
Производитель: SAMPA
294077
SAMPA
095.007-01 1506435
Производитель: SAMPA
586396
FENOX
FBV16021 64226-3521113, 952 200 021 0
Код: 586396
Артикул: FBV16021, 64226-3521113, 952 200 021 0
Производитель: FENOX
589156
FENOX
FBV16221 64226-3521110, 952 200 221 0
Код: 589156
Артикул: FBV16221, 64226-3521110, 952 200 221 0
Производитель: FENOX
801936
FENOX
FBV16329 400 604 329 0
Код: 801936
Артикул: FBV16329, 400 604 329 0
Производитель: FENOX
2

Номер детали на чертеже:

2

Головка соединительная типа «ПАЛМ»

Заводской номер: 100-3521111 Количество на модель:
100-3521111
015613
РААЗ
100-3521110
Производитель: РААЗ
015614
РААЗ
100-3521111
Производитель: РААЗ
103824
WABCO
452 200 012 0/212 0 (желтая) 400 604 328 0, 452.200.012.0
Код: 103824
Артикул: 452 200 012 0/212 0 (желтая), 400 604 328 0, 452.200.012.0
Производитель: WABCO
084960
БЕЛОМО
6023.35.21.111-00 64226-3521111
Производитель: БЕЛОМО
990640
FEBI
07079 1519232
Производитель: FEBI
460373
SAMPA
095.005-01 0004294030
Производитель: SAMPA
581959
SORL
35210010120 100-3521111
Код: 581959
Артикул: 35210010120, 100-3521111
Производитель: SORL
588050
СПЕЦМАШ
4522000110-2110-СПЕЦМАШ 4522000110-2110, 452.200.011.0
Код: 588050
Артикул: 4522000110-2110-СПЕЦМАШ, 4522000110-2110, 452.200.011.0
Под заказ

На складах : Под заказ

Производитель: СПЕЦМАШ
898950
COJALI
6001408 07079, 952 200 022 0
Код: 898950
Артикул: 6001408, 07079, 952 200 022 0
Производитель: COJALI
587740
FENOX
FBV16222 64226-3521111, 952 200 022 0
Код: 587740
Артикул: FBV16222, 64226-3521111, 952 200 022 0
Производитель: FENOX
3

Номер детали на чертеже:

3

Головка соединительная

Заводской номер: 11.3521110-02 Количество на модель:
11.3521110-02
035736
РААЗ
100-3521010-10 11.3521110-02
Код: 035736
Артикул: 100-3521010-10, 11.3521110-02
Производитель: РААЗ
4

Номер детали на чертеже:

4

Трубка

Заводской номер: 93802-3506250 Количество на модель:
93802-3506250
5

Номер детали на чертеже:

5

Трубка

Заводской номер: 93802-3506228 Количество на модель:
93802-3506228
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 500-1015079 Количество на модель:
500-1015079
7

Номер детали на чертеже:

7

Фильтр магистральный

Заводской номер: 12-3511310 Количество на модель:
12-3511310
8

Номер детали на чертеже:

8

Трубка

Заводской номер: 93802-3506276 Количество на модель:
93802-3506276
9

Номер детали на чертеже:

9

Трубка

Заводской номер: 93866-3506277 Количество на модель:
93866-3506277
10

Номер детали на чертеже:

10

Воздухораспределитель

Заводской номер: 11-3531010-50 Количество на модель:
11-3531010-50
019490
ТАИМ
11.3531010-50 105.069.02.000-04
Код: 019490
Артикул: 11.3531010-50, 105.069.02.000-04
Производитель: ТАИМ
11

Номер детали на чертеже:

11

Трубка

Заводской номер: 93802-3506278 Количество на модель:
93802-3506278
12

Номер детали на чертеже:

12

Трубка

Заводской номер: 93802-3506325 Количество на модель:
93802-3506325
13

Номер детали на чертеже:

13

Ресивер

Заводской номер: 6303-3513015-10 Количество на модель:
6303-3513015-10
098115
ТАИМ
6303-3513015-10 105.069.17.000-10 (6303-3513015-10)
Производитель: ТАИМ
639324
АВТОТЕХНОЛОГИЯ
АТ 1400-110001-100 6303-3513015
Производитель: АВТОТЕХНОЛОГИЯ
869070
MEGAPOWER
350-39-005 6303-3513015-10
Производитель: MEGAPOWER
387162
АВТОШТАМП ПКФ
6303-3513015-10
Код: 387162
Артикул: 6303-3513015-10,
Под заказ

На складах : Под заказ

Производитель: АВТОШТАМП ПКФ
775441
КММЗ
6303-3513015-10
Код: 775441
Артикул: 6303-3513015-10,
Нет в наличии

На складах : Нет в наличии

Производитель: КММЗ
14

Номер детали на чертеже:

14

Трубка

Заводской номер: 93801-3506243 Количество на модель:
93801-3506243
15

Номер детали на чертеже:

15

Клапан ускорительный

Заводской номер: 11-3518010 Количество на модель:
11-3518010
016114
РААЗ
100-3518010 100-3518010/ 100-3518040
Производитель: РААЗ
122693
БЕЛОМО
8001.35.18.010-00 64221-3518010, 8001-3518010
Производитель: БЕЛОМО
476444
СПЕЦМАШ
11-3518010-СПЕЦМАШ 11-3518010
Код: 476444
Артикул: 11-3518010-СПЕЦМАШ, 11-3518010
Нет в наличии

На складах : Нет в наличии

Производитель: СПЕЦМАШ
504422
SORL
35180011090 100-3518010
Производитель: SORL
590174
MEGAPOWER
350-19-001 100-3518010
Код: 590174
Артикул: 350-19-001, 100-3518010
10 в наличии

На складах : 10 шт.

4 шт. Иркутск 1 шт. Ижевск 5 шт. Уфа
Производитель: MEGAPOWER
304747
АВТОМАГНАТ
AM-30-007 100-3518010
Код: 304747
Артикул: AM-30-007, 100-3518010
Под заказ

На складах : Под заказ

Производитель: АВТОМАГНАТ
316202
HOTTECKE
HTM9009009106 64221-3518010
Код: 316202
Артикул: HTM9009009106, 64221-3518010
Производитель: HOTTECKE
566987
FENOX
FBV031 64221-3518010
Код: 566987
Артикул: FBV031, 64221-3518010
Производитель: FENOX
16

Номер детали на чертеже:

16

Шланг

Заводской номер: 9396-3012056 Количество на модель:
9396-3012056
697520
БелОГ
9396-3012056
Код: 697520
Артикул: 9396-3012056,
Производитель: БелОГ
17

Номер детали на чертеже:

17

Тормозная камера

Заводской номер: 19.3519310 Количество на модель:
19.3519310
18

Номер детали на чертеже:

18

Хомут

Заводской номер: 8950-3506168 Количество на модель:
8950-3506168
19

Номер детали на чертеже:

19

Болт М6-6gх25

Заводской номер: 201422 Количество на модель:
201422
610294
Красная Этна
201422-П29 10-201422-0-29
Код: 610294
Артикул: 201422-П29, 10-201422-0-29
208 в наличии

На складах : 208 шт.

170 шт. Нефтекамск 38 шт. Тула
Производитель: Красная Этна
689319
УРАЛ АЗ АО
201422-П29 201422П29
Код: 689319
Артикул: 201422-П29, 201422П29
Производитель: УРАЛ АЗ АО
20

Номер детали на чертеже:

20

Шайба 6Т

Заводской номер: 252134 Количество на модель:
252134
21

Номер детали на чертеже:

21

Гайка М6-6Н

Заводской номер: 250508 Количество на модель:
250508
22

Номер детали на чертеже:

22

Кольцо 014-018-25-2-3

Заводской номер: 25 3111 4062 Количество на модель:
25 3111 4062
405981
ВИТЯЗЬ
77.72А.011*РК 5015
Код: 405981
Артикул: 77.72А.011*РК, 5015
Производитель: ВИТЯЗЬ
235259
БЕЛАРУСЬРЕЗИНОТЕХНИКА
014-018-25-2-2
Код: 235259
Артикул: 014-018-25-2-2,
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
23

Номер детали на чертеже:

23

Шайба 16

Заводской номер: 375960 Количество на модель:
375960
24

Номер детали на чертеже:

24

Гайка М16х1,5-6Н

Заводской номер: 250636 Количество на модель:
250636
25

Номер детали на чертеже:

25

Угольник

Заводской номер: 402769 Количество на модель:
402769
062560
МАЗ ОАО
402769
Производитель: МАЗ ОАО
26

Номер детали на чертеже:

26

Тройник

Заводской номер: 403068 Количество на модель:
403068
27

Номер детали на чертеже:

27

Кольцо 020-025-30-2-3

Заводской номер: 25 3111 4101 Количество на модель:
25 3111 4101
039169
БЕЛОМО
8673.00.00.000-00 8673.00 р/ к 8043-351201020, 100-3512045
Код: 039169
Артикул: 8673.00.00.000-00, 8673.00 р/ к 8043-351201020, 100-3512045
Нет в наличии

На складах : Нет в наличии

Производитель: БЕЛОМО
222011
БОРИСОВ
70-3400015 РК
Код: 222011
Артикул: 70-3400015 РК,
Производитель: БОРИСОВ
405839
ВИТЯЗЬ
Ц125*РК 3015
Код: 405839
Артикул: Ц125*РК, 3015
Производитель: ВИТЯЗЬ
405840
ВИТЯЗЬ
Ц125хРК 3014
Код: 405840
Артикул: Ц125хРК, 3014
Производитель: ВИТЯЗЬ
406089
ВИТЯЗЬ
50-3406015*РК 5011
Код: 406089
Артикул: 50-3406015*РК, 5011
Производитель: ВИТЯЗЬ
406461
ВИТЯЗЬ
50-15-118хРК 3610
Код: 406461
Артикул: 50-15-118хРК, 3610
Производитель: ВИТЯЗЬ
406479
ВИТЯЗЬ
45-340*РК 5008
Код: 406479
Артикул: 45-340*РК, 5008
Производитель: ВИТЯЗЬ
858845
БЕЛАРУСЬРЕЗИНОТЕХНИКА
016-020-25-2-2
Код: 858845
Артикул: 016-020-25-2-2,
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
28

Номер детали на чертеже:

28

Шайба 22

Заводской номер: 376145 Количество на модель:
376145
29

Номер детали на чертеже:

29

Клапан контрольного вывода

Заводской номер: 13.3515310 Количество на модель:
13.3515310
015900
РААЗ
100-3515310
Производитель: РААЗ
105047
РААЗ
100-3515310-01
Производитель: РААЗ
504421
SORL
35060010100 100-3515310
Производитель: SORL
588754
FENOX
FPV006 100-3515310, 463 703 115 0
Код: 588754
Артикул: FPV006, 100-3515310, 463 703 115 0
Производитель: FENOX
