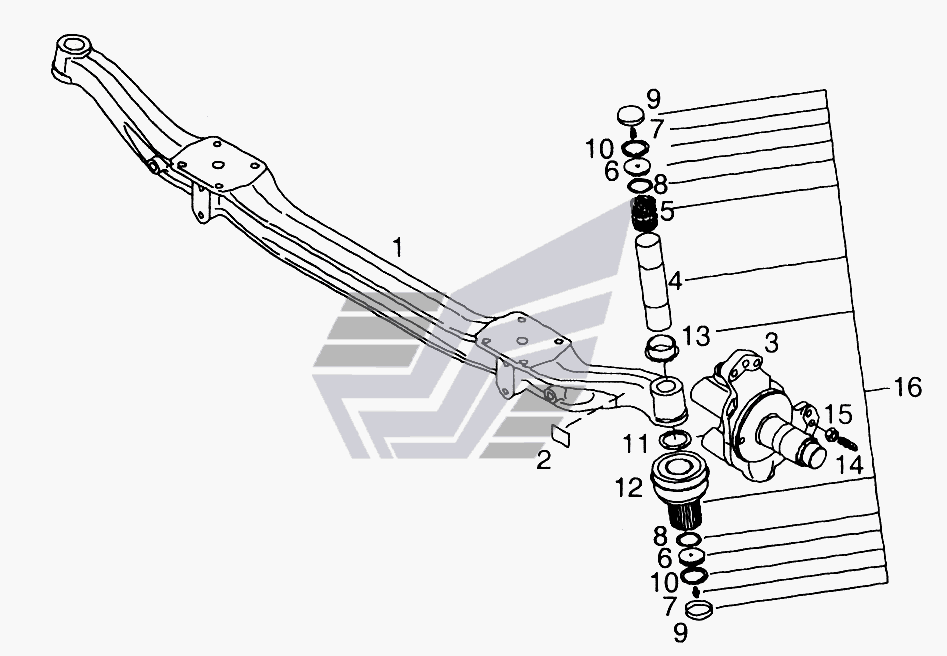

Передний неведущий мост, поворотный кулак MAN TGL. Каталог 2005г.

Ступица колеса MAN TGL Передний мост VOK-05 MAN TGL

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

5

6

7

8

9

10

11

11

11

11

11

11

11

11

11

12

13

14

14

15

16

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Передний неведущий мост VOK-05

Заводской номер: 81.44101-0182 Количество на модель: 1

81.44101-0182

1

2

Номер детали на чертеже:

2

Табличка

Заводской номер: 81.97871-0056 Количество на модель: 1

81.97871-0056

1

3

Номер детали на чертеже:

3

Поворотный кулак левый

Заводской номер: 81.44201-6275 Количество на модель: 1

81.44201-6275

1

3

Номер детали на чертеже:

3

поворотный кулак правый

Заводской номер: 81.44201-6274 Количество на модель: 1

81.44201-6274

1

4

Номер детали на чертеже:

4

Шкворень

Заводской номер: 81.44205-0063 Количество на модель: 2

81.44205-0063

2

5

Номер детали на чертеже:

5

Втулка

Заводской номер: 81.93021-0410 Количество на модель: 2

81.93021-0410

2

6

Номер детали на чертеже:

6

Крышка

Заводской номер: 81.44208-0010 Количество на модель: 4

81.44208-0010

4

7

Номер детали на чертеже:

7

Пресс-масленка AM8x1

Заводской номер: 06.38070-0102 Количество на модель: 4

06.38070-0102

4

8

Номер детали на чертеже:

8

Уплотнение круглого сечения 49x3N-NBR3-40

Заводской номер: 06.56939-0061 Количество на модель: 4

06.56939-0061

4

9

Номер детали на чертеже:

9

Крышка B55,4/12,5-MAN183-A3C

Заводской номер: 81.91605-0042 Количество на модель: 4

81.91605-0042

4

10

Номер детали на чертеже:

10

Стопорное кольцо 55x2,00-ZNPHR5F

Заводской номер: 06.29020-0132 Количество на модель: 4

06.29020-0132

4

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x2,5-ST2K60-MAN183-PH

Заводской номер: 81.90714-0486 Количество на модель:

81.90714-0486

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x2,4-ST2K60-MAN183-PH

Заводской номер: 81.90714-0485 Количество на модель:

81.90714-0485

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x2,3-ST2K60-MAN183-PH

Заводской номер: 81.90714-0442 Количество на модель:

81.90714-0442

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x2,2-ST2K60-MAN183-PH

Заводской номер: 81.90714-0441 Количество на модель:

81.90714-0441

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x2,1-ST2K60-MAN183-PH

Заводской номер: 81.90714-0440 Количество на модель:

81.90714-0440

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x2,0-ST2K60-MAN183-PH

Заводской номер: 81.90714-0439 Количество на модель:

81.90714-0439

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x1,9-ST2K60-MAN183-PH

Заводской номер: 81.90714-0438 Количество на модель:

81.90714-0438

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x1,8-ST2K60-MAN183-PH

Заводской номер: 81.90714-0437 Количество на модель:

81.90714-0437

11

Номер детали на чертеже:

11

Регулировочная прокладка 39,7x62,5x1,7-ST2K60-MAN183-PH

Заводской номер: 81.90714-0436 Количество на модель:

81.90714-0436

12

Номер детали на чертеже:

12

Игольчатый подшипник

Заводской номер: 81.93404-0064 Количество на модель: 2

81.93404-0064

2

13

Номер детали на чертеже:

13

Сальник 39x46x8,8-NBR

Заводской номер: 81.96503-0392 Количество на модель: 2

81.96503-0392

2

14

Номер детали на чертеже:

14

Болт M14x1,5x33x9-8,8-SW9-A3C

Заводской номер: 81.90490-0596 Количество на модель: 2

81.90490-0596

2

14

Номер детали на чертеже:

14

Болт с шестигранной головкой M14x1,5x30-8,8-MAN183-B1

Заводской номер: 06.01733-6411 Количество на модель: 2

06.01733-6411

2

15

Номер детали на чертеже:

15

Шестигранная гайка BM14x1,5-05-A3C

Заводской номер: 06.11022-0406 Количество на модель: 2

06.11022-0406

2

16

Номер детали на чертеже:

16

Ремкомплект шкворня V9-34/V9-42-98/VOK-04-05

Заводской номер: 81.44205-6033 Количество на модель: 2

81.44205-6033

2
