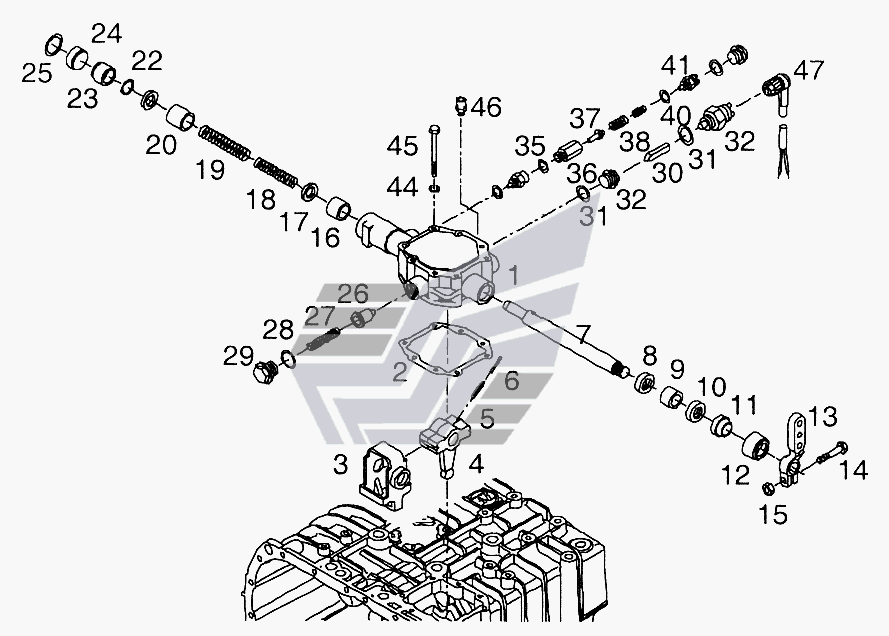

Корпус механизма управления переключением передач MAN TGL. Каталог 2005г.

Корпус механизма управления переключением передач MAN TGL Карданный вал MAN TGL

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

20

22

23

24

25

26

26

26

27

28

29

30

31

32

35

36

37

38

40

44

45

46

47

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус механизма управления переключением передач

Заводской номер: 81.32101-0351 Количество на модель: 1

81.32101-0351

1

2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 81.32903-0149 Количество на модель: 1

81.32903-0149

1

3

Номер детали на чертеже:

3

Фиксатор

Заводской номер: 81.32536-0025 Количество на модель: 1

81.32536-0025

1

4

Номер детали на чертеже:

4

Палец

Заводской номер: 81.32519-0039 Количество на модель: 1

81.32519-0039

1

5

Номер детали на чертеже:

5

Установочный штифт 8x35-ST

Заводской номер: 06.22220-1217 Количество на модель: 2

06.22220-1217

2

6

Номер детали на чертеже:

6

Установочный штифт 5x36-ST

Заводской номер: 06.22220-1017 Количество на модель: 2

06.22220-1017

2

7

Номер детали на чертеже:

7

Управляющий вал

Заводской номер: 81.32520-0066 Количество на модель: 1

81.32520-0066

1

8

Номер детали на чертеже:

8

Сальник 25x32x5-NBR

Заводской номер: 81.96502-0117 Количество на модель: 1

81.96502-0117

1

9

Номер детали на чертеже:

9

Втулка (A=20,00)

Заводской номер: 81.93020-0525 Количество на модель: 1

81.93020-0525

1

10

Номер детали на чертеже:

10

Уплотнение B25x35x7-NB

Заводской номер: 06.56261-1609 Количество на модель: 1

06.56261-1609

1

11

Номер детали на чертеже:

11

Защитный колпачок

Заводской номер: 81.96510-0002 Количество на модель: 1

81.96510-0002

1

12

Номер детали на чертеже:

12

Крышка

Заводской номер: 81.32540-0016 Количество на модель: 1

81.32540-0016

1

13

Номер детали на чертеже:

13

Рычаг переключения U228

Заводской номер: 81.32530-0107 Количество на модель: 1

81.32530-0107

1

14

Номер детали на чертеже:

14

Болт с шестигранной головкой M10x40-10,9-MAN183-A3C

Заводской номер: 06.01284-3219 Количество на модель: 1

06.01284-3219

1

15

Номер детали на чертеже:

15

Шестигранная гайка M10-10-MAN183-B1

Заводской номер: 06.11065-2115 Количество на модель: 1

06.11065-2115

1

17

Номер детали на чертеже:

17

Шайба 22,1x31,6x3-ST

Заводской номер: 81.90714-0483 Количество на модель: 1

81.90714-0483

1

18

Номер детали на чертеже:

18

Пружина сжатия

Заводской номер: 81.97602-0813 Количество на модель: 1

81.97602-0813

1

19

Номер детали на чертеже:

19

Пружина сжатия

Заводской номер: 81.97601-0787 Количество на модель: 1

81.97601-0787

1

20

Номер детали на чертеже:

20

Втулка (A=24,50)

Заводской номер: 81.32535-0019 Количество на модель: 1

81.32535-0019

1

22

Номер детали на чертеже:

22

Стопорное кольцо 16x1,50-ZNPHR3F

Заводской номер: 06.29010-0413 Количество на модель: 1

06.29010-0413

1

23

Номер детали на чертеже:

23

Крышка

Заводской номер: 81.32508-0140 Количество на модель: 1

81.32508-0140

1

24

Номер детали на чертеже:

24

Шайба 31,8x1-ST

Заводской номер: 81.90714-0482 Количество на модель: 1

81.90714-0482

1

25

Номер детали на чертеже:

25

Стопорное кольцо 32x1,20-ZNPHR5F

Заводской номер: 06.29020-0119 Количество на модель: 1

06.29020-0119

1

26

Номер детали на чертеже:

26

Втулка (A=28,25)

Заводской номер: 81.91020-0789 Количество на модель:

81.91020-0789

26

Номер детали на чертеже:

26

Втулка (A=28,40)

Заводской номер: 81.91020-0788 Количество на модель:

81.91020-0788

26

Номер детали на чертеже:

26

Втулка (A=28,55)

Заводской номер: 81.91020-0786 Количество на модель:

81.91020-0786

27

Номер детали на чертеже:

27

Пружина сжатия

Заводской номер: 81.97602-0923 Количество на модель: 1

81.97602-0923

1

28

Номер детали на чертеже:

28

Уплотнение A24x29-AL

Заводской номер: 06.56190-0822 Количество на модель: 1

06.56190-0822

1

29

Номер детали на чертеже:

29

Сливная пробка M24x1,5-ST-A3C

Заводской номер: 06.08069-0048 Количество на модель: 1

06.08069-0048

1

30

Номер детали на чертеже:

30

Пробка

Заводской номер: 81.32523-0171 Количество на модель: 1

81.32523-0171

1

31

Номер детали на чертеже:

31

Шайба 18,4x27x2,2-ST37

Заводской номер: 81.32312-0373 Количество на модель: 1

81.32312-0373

1

32

Номер детали на чертеже:

32

Байонетный фиксатор датчика

Заводской номер: 81.25525-0033 Количество на модель: 1

81.25525-0033

1

35

Номер детали на чертеже:

35

Шайба 16x22x1-ST2K50

Заводской номер: 06.15114-2114 Количество на модель: 1

06.15114-2114

1

36

Номер детали на чертеже:

36

Резьбовая втулка

Заводской номер: 81.93001-0260 Количество на модель: 1

81.93001-0260

1

37

Номер детали на чертеже:

37

Защелка

Заводской номер: 81.32534-0005 Количество на модель: 1

81.32534-0005

1

38

Номер детали на чертеже:

38

Пружина сжатия

Заводской номер: 81.97602-0264 Количество на модель: 1

81.97602-0264

1

40

Номер детали на чертеже:

40

Байонетный фиксатор датчика

Заводской номер: 81.25525-0032 Количество на модель: 1

81.25525-0032

1

44

Номер детали на чертеже:

44

Пружинная шайба B8-FST-A3C

Заводской номер: 06.16043-0210 Количество на модель: 8

06.16043-0210

8

45

Номер детали на чертеже:

45

Болт M8x70-8,8-MAN183-B1

Заводской номер: 06.01013-7119 Количество на модель: 8

06.01013-7119

8

46

Номер детали на чертеже:

46

Разъем G-U6-EM10x1KEG-CUZN/203

Заводской номер: 81.98181-6195 Количество на модель: 1

81.98181-6195

1

47

Номер детали на чертеже:

47

Разъем C4-32,0-2, 5-CODE1/ST-SW/SW BA7

Заводской номер: 81.25475-0181 Количество на модель:

81.25475-0181
