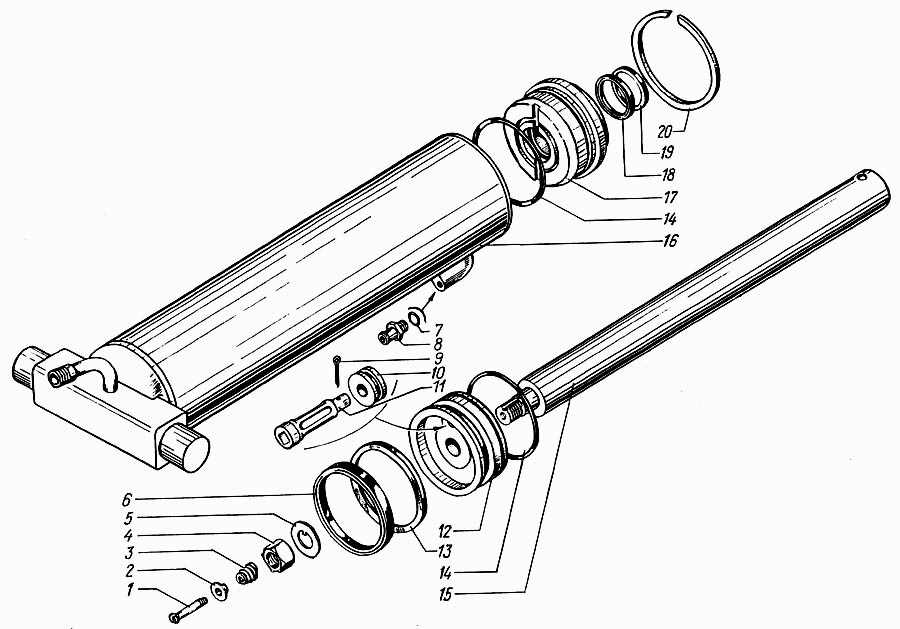

Цилиндр опрокидывающего механизма КрАЗ-65055

Опрокидывающий механизм платформы КрАЗ-65055 Насос масляный опрокидывающего механизма КрАЗ-65055

Вид отображения:

Детали справа

По ширине экрана

65034-8603030

65034-8603010

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Поршень с перепускным клапаном в сборе

Заводской номер: 65034-8603030 Количество на модель: 1

65034-8603030

1

Номер детали на чертеже:

Цилиндр опрокидывающего механизма в сборе

Заводской номер: 65034-8603010 Количество на модель: 1

65034-8603010

1

1

Номер детали на чертеже:

1

Упор

Заводской номер: 65034-8603043 Количество на модель: 1

65034-8603043

1

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 6510-8603044 Количество на модель: 1

6510-8603044

1

3

Номер детали на чертеже:

3

Пружина

Заводской номер: 6510-8603045 Количество на модель: 1

6510-8603045

1

4

Номер детали на чертеже:

4

Гайка

Заводской номер: 6510-8603047 Количество на модель: 1

6510-8603047

1

5

Номер детали на чертеже:

5

Шайба стопорная

Заводской номер: 6510-8603046 Количество на модель: 1

6510-8603046

1

6

Номер детали на чертеже:

6

Манжета 1-180х160-5

Заводской номер: 65034-8603037 Количество на модель: 1

65034-8603037

1

7

Номер детали на чертеже:

7

Кольцо уплотнительное

Заводской номер: 53А-2201122-01 Количество на модель: 1

53А-2201122-01

1

8

Номер детали на чертеже:

8

Штуцер сливной

Заводской номер: 65055-8607048 Количество на модель: 1

65055-8607048

1

9

Номер детали на чертеже:

9

Шплинт разводной 3х32

Заводской номер: 258041-П29 Количество на модель: 1

258041-П29

1

647049

120-3003032(б/р)/21/22 03-30-159М, 120-3003032

Код: 647049

Артикул: 120-3003032(б/р)/21/22, 03-30-159М, 120-3003032

Производитель:

10

Номер детали на чертеже:

10

Кольцо ограничительное

Заводской номер: 6510-8603033 Количество на модель: 1

6510-8603033

1

11

Номер детали на чертеже:

11

Клапан перепускной

Заводской номер: 65034-8603032 Количество на модель: 1

65034-8603032

1

12

Номер детали на чертеже:

12

Поршень цилиндра

Заводской номер: 65034-8603031 Количество на модель: 1

65034-8603031

1

13

Номер детали на чертеже:

13

Кольцо защитное

Заводской номер: 65034-8603053 Количество на модель: 1

65034-8603053

1

14

Номер детали на чертеже:

14

Кольцо 180-190-58-2-2

Заводской номер: 65034-8603035 Количество на модель: 2

65034-8603035

2

15

Номер детали на чертеже:

15

Шток

Заводской номер: 65034-8603041 Количество на модель: 2

65034-8603041

2

16

Номер детали на чертеже:

16

Цилиндр с опорной головкой

Заводской номер: 65034-8603012 Количество на модель: 1

65034-8603012

1

17

Номер детали на чертеже:

17

Крышка

Заводской номер: 65034-8603050 Количество на модель: 1

65034-8603050

1

18

Номер детали на чертеже:

18

Манжета 1-85х70-6

Заводской номер: 6510-8603036 Количество на модель: 1

6510-8603036

1

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

19

Номер детали на чертеже:

19

Грязесъемник 2х70

Заводской номер: 6510-8603054 Количество на модель: 1

6510-8603054

1

20

Номер детали на чертеже:

20

Кольцо упорное

Заводской номер: 65034-8603059 Количество на модель: 1

65034-8603059

1
