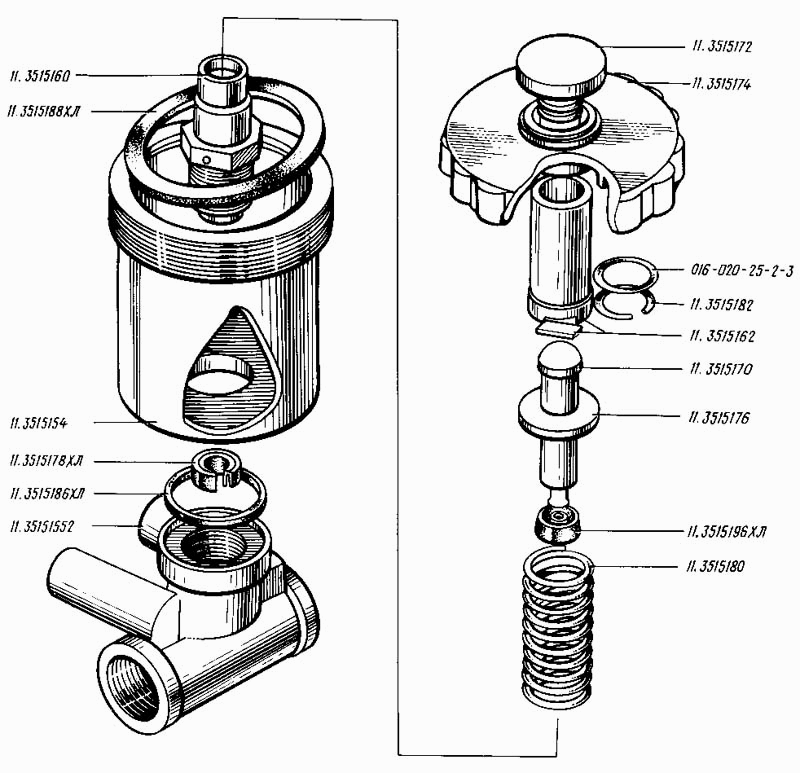

Противозамерзатель КрАЗ-255

Клапан предохранительный КрАЗ-255 Клапан контрольного вывода КрАЗ-255

Вид отображения:

Детали справа

По ширине экрана

11-3515196-ХЛ

11-3515170

11.3515176

11.3515160

11-3515162

11.3515154

11.3515180

11-3515150-ХЛ

11-3515188-ХЛ

11-3515186-ХЛ

11-3515178-ХЛ

11-3515174

11-3515152

016-020-25-2-3

11.3515182

11.3515172

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Клапан обратный

Заводской номер: 11-3515196-ХЛ Количество на модель: 1

11-3515196-ХЛ

1

Номер детали на чертеже:

Шток

Заводской номер: 11-3515170 Количество на модель: 1

11-3515170

1

Номер детали на чертеже:

Шайба

Заводской номер: 11.3515176 Количество на модель: 1

11.3515176

1

Номер детали на чертеже:

Цилиндр

Заводской номер: 11.3515160 Количество на модель: 1

11.3515160

1

Номер детали на чертеже:

Толкатель в сборе

Заводской номер: 11-3515162 Количество на модель: 1

11-3515162

1

Номер детали на чертеже:

Резервуар

Заводской номер: 11.3515154 Количество на модель: 1

11.3515154

1

Номер детали на чертеже:

Пружина

Заводской номер: 11.3515180 Количество на модель: 1

11.3515180

1

Номер детали на чертеже:

Противозамерзатель в сборе

Заводской номер: 11-3515150-ХЛ Количество на модель: 1

11-3515150-ХЛ

1

Номер детали на чертеже:

Прокладка

Заводской номер: 11-3515188-ХЛ Количество на модель: 1

11-3515188-ХЛ

1

Номер детали на чертеже:

Прокладка

Заводской номер: 11-3515186-ХЛ Количество на модель: 1

11-3515186-ХЛ

1

Номер детали на чертеже:

Манжета

Заводской номер: 11-3515178-ХЛ Количество на модель: 1

11-3515178-ХЛ

1

Номер детали на чертеже:

Крышка в сборе

Заводской номер: 11-3515174 Количество на модель: 1

11-3515174

1

Номер детали на чертеже:

Корпус противозамерзателя

Заводской номер: 11-3515152 Количество на модель: 1

11-3515152

1

Номер детали на чертеже:

Кольцо Н2-20х16-2

Заводской номер: 016-020-25-2-3 Количество на модель: 1

016-020-25-2-3

1

015804

016-020-25

Код: 015804

Артикул: 016-020-25,

Производитель:

405612

ВИТЯЗЬ

Ц125*РК 3018

Код: 405612

Артикул: Ц125*РК, 3018

Производитель: ВИТЯЗЬ

405617

ВИТЯЗЬ

Ц125*РК 3064

Код: 405617

Артикул: Ц125*РК, 3064

Производитель: ВИТЯЗЬ

405910

ВИТЯЗЬ

4УТНМ*РК 31141

Код: 405910

Артикул: 4УТНМ*РК, 31141

Производитель: ВИТЯЗЬ

405959

ВИТЯЗЬ

4УТНМ*РК 3114

Код: 405959

Артикул: 4УТНМ*РК, 3114

Производитель: ВИТЯЗЬ

405981

ВИТЯЗЬ

77.72А.011*РК 5015

Код: 405981

Артикул: 77.72А.011*РК, 5015

Производитель: ВИТЯЗЬ

406421

ВИТЯЗЬ

4УТНМ*РК 3112

Код: 406421

Артикул: 4УТНМ*РК, 3112

Производитель: ВИТЯЗЬ

406461

ВИТЯЗЬ

50-15-118хРК 3610

Код: 406461

Артикул: 50-15-118хРК, 3610

Производитель: ВИТЯЗЬ

858845

БЕЛАРУСЬРЕЗИНОТЕХНИКА

016-020-25-2-2

Код: 858845

Артикул: 016-020-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

Номер детали на чертеже:

Кольцо запорное

Заводской номер: 11.3515182 Количество на модель: 1

11.3515182

1

Номер детали на чертеже:

Кнопка толкателя

Заводской номер: 11.3515172 Количество на модель: 1

11.3515172

1
