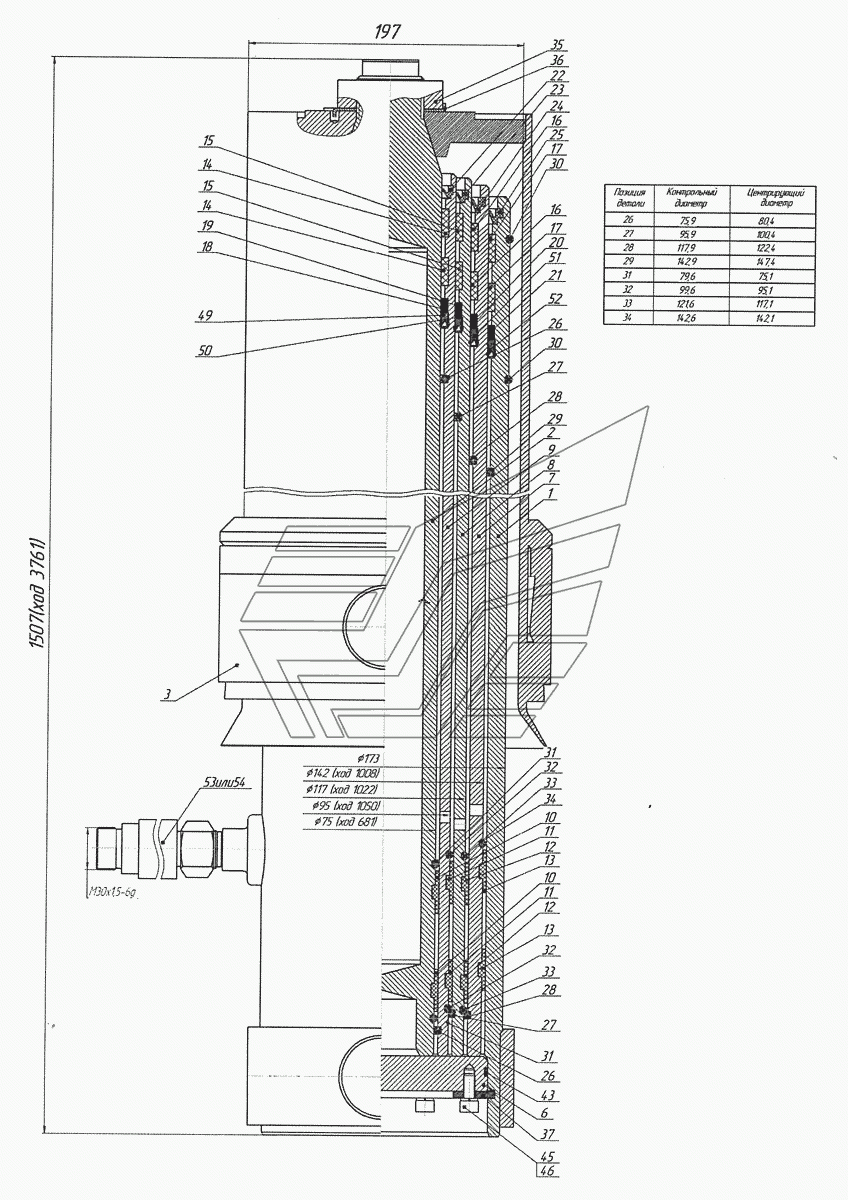

Гидроцилиндр 6520-8603010-81 КамАЗ-Самосв. установка 6520. Каталог 2011г.

Установка гидроцилиндра 6520-8603001-81 КамАЗ-Самосв. установка 6520 Установка фитингов насоса DARK-52 6520-8604010-81 КамАЗ-Самосв. установка 6520

Вид отображения:

Детали справа

По ширине экрана

1

2

3

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

43

45

46

49

50

51

52

53

54

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус гидроцилиндра

Заводской номер: 6520-8603015-81 Количество на модель: 1

6520-8603015-81

1

2

Номер детали на чертеже:

2

Плунжер

Заводской номер: 6520-8603125-81 Количество на модель: 1

6520-8603125-81

1

3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 6520-8603030-81 Количество на модель: 1

6520-8603030-81

1

6

Номер детали на чертеже:

6

Днище гидроцилиндра

Заводской номер: 6520-8603024-81 Количество на модель: 1

6520-8603024-81

1

7

Номер детали на чертеже:

7

Плунжер

Заводской номер: 6520-8603101-30 Количество на модель: 1

6520-8603101-30

1

8

Номер детали на чертеже:

8

Плунжер

Заводской номер: 6520-8603102-30 Количество на модель: 1

6520-8603102-30

1

9

Номер детали на чертеже:

9

Плунжер

Заводской номер: 6520-8603103-30 Количество на модель: 1

6520-8603103-30

1

10

Номер детали на чертеже:

10

Направляющая нижняя

Заводской номер: 13.8603402-20 Количество на модель: 1

13.8603402-20

1

11

Номер детали на чертеже:

11

Направляющая нижняя

Заводской номер: 14.8603402-20 Количество на модель: 1

14.8603402-20

1

12

Номер детали на чертеже:

12

Направляющая нижняя

Заводской номер: 15.8603402-20 Количество на модель: 1

15.8603402-20

1

13

Номер детали на чертеже:

13

Направляющая нижняя

Заводской номер: 16.8603402-20 Количество на модель: 1

16.8603402-20

1

14

Номер детали на чертеже:

14

Направляющая верхняя

Заводской номер: 13.8603401-61 Количество на модель: 2

13.8603401-61

2

15

Номер детали на чертеже:

15

Направляющая верхняя

Заводской номер: 14.8603401-61 Количество на модель: 2

14.8603401-61

2

16

Номер детали на чертеже:

16

Направляющая верхняя

Заводской номер: 15.8603401-61 Количество на модель: 2

15.8603401-61

2

17

Номер детали на чертеже:

17

Направляющая верхняя

Заводской номер: 16.8603401-61 Количество на модель: 2

16.8603401-61

2

18

Номер детали на чертеже:

18

Кольцо проставочное

Заводской номер: 13.8603409-10 Количество на модель: 1

13.8603409-10

1

19

Номер детали на чертеже:

19

Кольцо проставочное

Заводской номер: 14.8603409-10 Количество на модель: 1

14.8603409-10

1

20

Номер детали на чертеже:

20

Кольцо проставочное

Заводской номер: 15.8603409-10 Количество на модель: 1

15.8603409-10

1

21

Номер детали на чертеже:

21

Кольцо проставочное

Заводской номер: 16.8603409-10 Количество на модель: 1

16.8603409-10

1

22

Номер детали на чертеже:

22

Чистильщик

Заводской номер: 13.8603404-24 Количество на модель: 1

13.8603404-24

1

538270

TRAILER

Ремкомплект 65111-8603010-13 ПУ ТЛР 65111-8603010-10 РК

Код: 538270

Артикул: Ремкомплект 65111-8603010-13 ПУ ТЛР, 65111-8603010-10 РК

Производитель: TRAILER

23

Номер детали на чертеже:

23

Чистильщик

Заводской номер: 14.8603404-24 Количество на модель: 1

14.8603404-24

1

538270

TRAILER

Ремкомплект 65111-8603010-13 ПУ ТЛР 65111-8603010-10 РК

Код: 538270

Артикул: Ремкомплект 65111-8603010-13 ПУ ТЛР, 65111-8603010-10 РК

Производитель: TRAILER

24

Номер детали на чертеже:

24

Чистильщик

Заводской номер: 15.8603404-24 Количество на модель: 1

15.8603404-24

1

25

Номер детали на чертеже:

25

Чистильщик

Заводской номер: 16.8603404-24 Количество на модель: 1

16.8603404-24

1

26

Номер детали на чертеже:

26

Кольцо упорное

Заводской номер: 13.8603407-01 Количество на модель: 2

13.8603407-01

2

27

Номер детали на чертеже:

27

Кольцо упорное

Заводской номер: 14.8603407-01 Количество на модель: 2

14.8603407-01

2

28

Номер детали на чертеже:

28

Кольцо упорное

Заводской номер: 15.8603407-01 Количество на модель: 2

15.8603407-01

2

29

Номер детали на чертеже:

29

Кольцо упорное

Заводской номер: 16.8603407-01 Количество на модель: 1

16.8603407-01

1

30

Номер детали на чертеже:

30

Кольцо упорное

Заводской номер: 17.8603407-01 Количество на модель: 2

17.8603407-01

2

31

Номер детали на чертеже:

31

Кольцо упорное

Заводской номер: 13.8603407-11 Количество на модель: 2

13.8603407-11

2

32

Номер детали на чертеже:

32

Кольцо упорное

Заводской номер: 14.8603407-11 Количество на модель: 2

14.8603407-11

2

33

Номер детали на чертеже:

33

Кольцо упорное

Заводской номер: 15.8603407-11 Количество на модель: 2

15.8603407-11

2

34

Номер детали на чертеже:

34

Кольцо упорное

Заводской номер: 16.8603407-11 Количество на модель: 1

16.8603407-11

1

35

Номер детали на чертеже:

35

Гайка

Заводской номер: 53605-8603212-02 Количество на модель: 1

53605-8603212-02

1

36

Номер детали на чертеже:

36

Шайба стопорная

Заводской номер: 65115-8603254-91 Количество на модель: 1

65115-8603254-91

1

37

Номер детали на чертеже:

37

Сектор

Заводской номер: 6520-8603029-81 Количество на модель: 3

6520-8603029-81

3

43

Номер детали на чертеже:

43

Кольцо

Заводской номер: 145-155-46-2-2 Количество на модель: 1

145-155-46-2-2

1

45

Номер детали на чертеже:

45

Винт

Заводской номер: ВинтМ8-6gx16 Количество на модель: 6

ВинтМ8-6gx16

6

46

Номер детали на чертеже:

46

Шайба 8 пружинная

Заводской номер: 1/05166/70 Количество на модель: 6

1/05166/70

6

040301

DIN127 00001-0011954-718

Код: 040301

Артикул: DIN127, 00001-0011954-718

Производитель:

160546

ШП 8.0 (300 шт.) 00001-0011954-718, 11195471

Код: 160546

Артикул: ШП 8.0 (300 шт.), 00001-0011954-718, 11195471

Производитель:

749303

DIN127

Код: 749303

Артикул: DIN127,

Производитель:

427370

МЕТИЗНЫЙ ДВОР

DIN127

Код: 427370

Артикул: DIN127,

Производитель: МЕТИЗНЫЙ ДВОР

270283

РТИ

16318 2110-1703*РК, 2110-1703317

Код: 270283

Артикул: 16318, 2110-1703*РК, 2110-1703317

Производитель: РТИ

49

Номер детали на чертеже:

49

Манжета

Заводской номер: 13.8603403-16 Количество на модель: 1

13.8603403-16

1

50

Номер детали на чертеже:

50

Манжета

Заводской номер: 14.8603403-18 Количество на модель: 1

14.8603403-18

1

51

Номер детали на чертеже:

51

Манжета

Заводской номер: 15.8603403-19 Количество на модель: 1

15.8603403-19

1

52

Номер детали на чертеже:

52

Манжета

Заводской номер: 16.8603403-20 Количество на модель: 1

16.8603403-20

1

53

Номер детали на чертеже:

53

Замедлитель

Заводской номер: 652820-8603610-02 Количество на модель: 1

652820-8603610-02

1

544572

САРАТОВДИЗЕЛЬАППАРАТ

652820-8603610-02

Код: 544572

Артикул: 652820-8603610-02,

Производитель: САРАТОВДИЗЕЛЬАППАРАТ

54

Номер детали на чертеже:

54

Замедлитель

Заводской номер: 4581-02 Количество на модель: 1

4581-02

1

544572

САРАТОВДИЗЕЛЬАППАРАТ

652820-8603610-02

Код: 544572

Артикул: 652820-8603610-02,

Производитель: САРАТОВДИЗЕЛЬАППАРАТ
