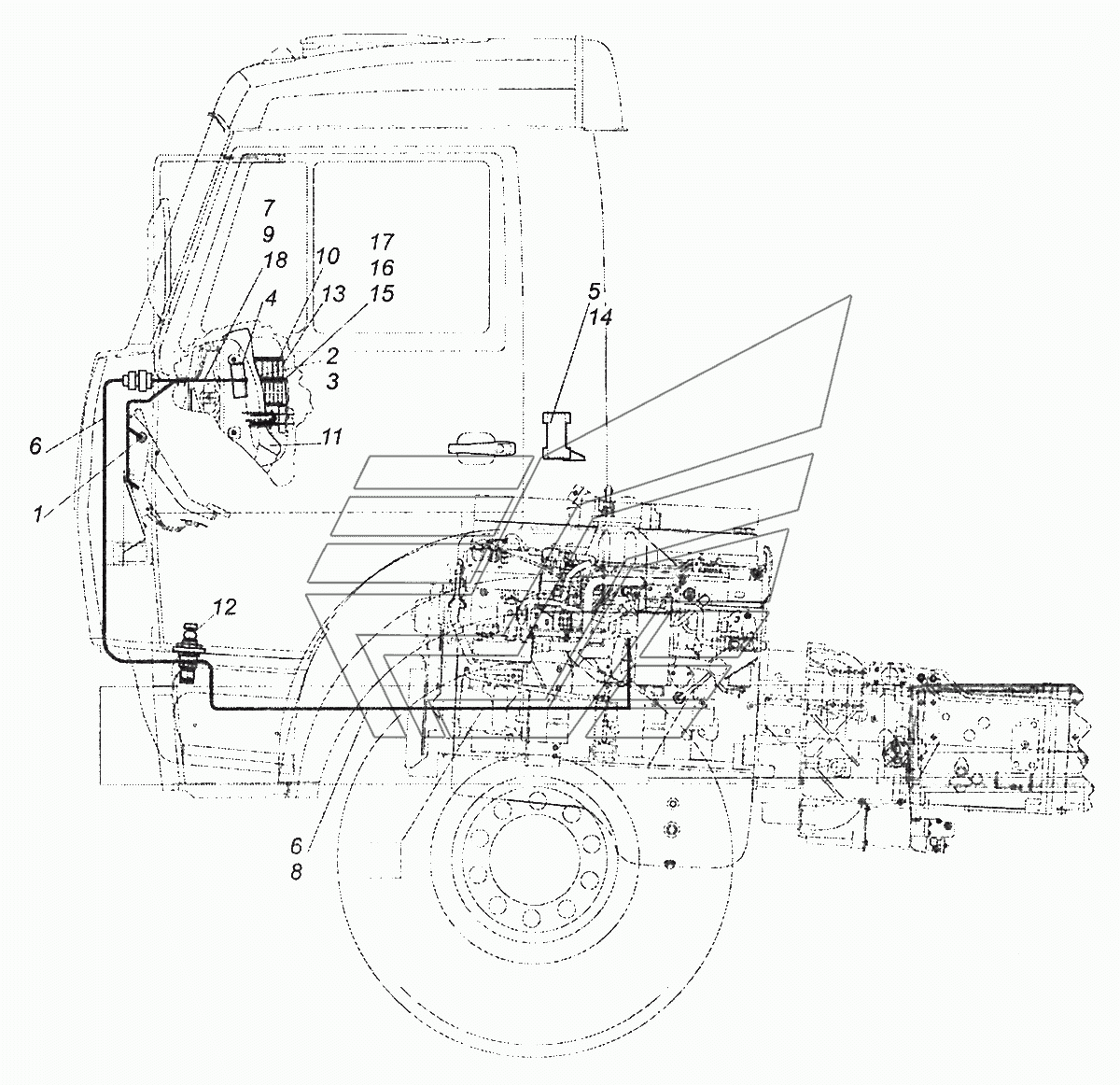

4308-4000001-13 Электроника. Расположение на автомобиле КамАЗ-43253 (Часть-2). Каталог 2011г.

5308-3805010 Щиток приборов «Рестайлинг» КамАЗ-43253 (Часть-2) 4308-4011037 Установка датчика педали сцепления КамАЗ-43253 (Часть-2)

Вид отображения:

Детали справа

По ширине экрана

4308-4000001-13

4308-4000001-14

4308-4000001-20

5308-4000001

4308-4000001-15

5308-4000001-13

53082-4000001-13

1

1

2

3

3

4

5

6

6

7

7

8

8

8

8

9

10

11

12

12

13

13

14

15

16

17

18

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Электроника. Расположение на автомобиле

Заводской номер: 4308-4000001-13 Количество на модель: 1

4308-4000001-13

1

Номер детали на чертеже:

Электроника. Расположение на автомобиле

Заводской номер: 4308-4000001-14 Количество на модель: 1

4308-4000001-14

1

Номер детали на чертеже:

Электроника. Расположение на автомобиле

Заводской номер: 4308-4000001-20 Количество на модель: 1

4308-4000001-20

1

Номер детали на чертеже:

Электроника. Расположение на автомобиле

Заводской номер: 5308-4000001 Количество на модель: 1

5308-4000001

1

Номер детали на чертеже:

Электроника. Расположение на автомобиле

Заводской номер: 4308-4000001-15 Количество на модель: 1

4308-4000001-15

1

Номер детали на чертеже:

Электроника. Расположение на автомобиле

Заводской номер: 5308-4000001-13 Количество на модель: 1

5308-4000001-13

1

Номер детали на чертеже:

Электроника. Расположение на автомобиле

Заводской номер: 53082-4000001-13 Количество на модель: 1

53082-4000001-13

1

1

Номер детали на чертеже:

1

Установка датчика педали сцепления

Заводской номер: 4308-4011037-10 Количество на модель: 1

4308-4011037-10

1

1

Номер детали на чертеже:

1

Установка датчика педали сцепления

Заводской номер: 4308-4011037 Количество на модель: 1

4308-4011037

1

2

Номер детали на чертеже:

2

Установка индикации

Заводской номер: 6520-4011035-14 Количество на модель: 1

6520-4011035-14

1

3

Номер детали на чертеже:

3

Установка индикации

Заводской номер: 6520-4011035-10 Количество на модель: 1

6520-4011035-10

1

3

Номер детали на чертеже:

3

Установка индикации

Заводской номер: 6520-4011035-13 Количество на модель: 1

6520-4011035-13

1

4

Номер детали на чертеже:

4

Установка блока управления пневматической подвески Установка кронштейна пульта

Заводской номер: 4308-4011040 Количество на модель: 1

4308-4011040

1

5

Номер детали на чертеже:

5

управления пневматической подвески

Заводской номер: 4308-4011041 Количество на модель: 1

4308-4011041

1

6

Номер детали на чертеже:

6

Установка проводов на шасси

Заводской номер: 4308-4071003-13 Количество на модель: 1

4308-4071003-13

1

6

Номер детали на чертеже:

6

Установка проводов на шасси

Заводской номер: 4308-4071003-20 Количество на модель: 1

4308-4071003-20

1

7

Номер детали на чертеже:

7

Установка проводов на кабине

Заводской номер: 4308-4071004-20 Количество на модель: 1

4308-4071004-20

1

7

Номер детали на чертеже:

7

Установка проводов на кабине

Заводской номер: 4308-4071004-13 Количество на модель: 1

4308-4071004-13

1

8

Номер детали на чертеже:

8

Установка проводов пневматической подвески на шасси

Заводской номер: 4308-4071005 Количество на модель: 1

4308-4071005

1

8

Номер детали на чертеже:

8

Установка проводов пневматической подвески на шасси

Заводской номер: 4308-4071005-15 Количество на модель: 1

4308-4071005-15

1

8

Номер детали на чертеже:

8

Установка проводов пневматической подвески на шасси

Заводской номер: 5308-4071005 Количество на модель: 1

5308-4071005

1

8

Номер детали на чертеже:

8

Установка проводов пневматической подвески на шасси

Заводской номер: 53082-4071005 Количество на модель: 1

53082-4071005

1

9

Номер детали на чертеже:

9

Установка проводов пневматической подвески на кабине

Заводской номер: 4308-4071006 Количество на модель: 1

4308-4071006

1

10

Номер детали на чертеже:

10

Установка предохранителей

Заводской номер: 65115-4012001 Количество на модель: 1

65115-4012001

1

11

Номер детали на чертеже:

11

Установка переключателей на панели приборной

Заводской номер: 6520-4011033 Количество на модель: 1

6520-4011033

1

12

Номер детали на чертеже:

12

Установка выключателя моторного тормоза

Заводской номер: 6520-4011040-10 Количество на модель: 1

6520-4011040-10

1

12

Номер детали на чертеже:

12

Установка выключателя моторного тормоза

Заводской номер: 6520-4011040 Количество на модель: 1

6520-4011040

1

13

Номер детали на чертеже:

13

Установка реле

Заводской номер: 6520-4012002 Количество на модель: 1

6520-4012002

1

13

Номер детали на чертеже:

13

Установка реле

Заводской номер: 6520-4012002-10 Количество на модель: 1

6520-4012002-10

1

14

Номер детали на чертеже:

14

Установка пульта управления пневматической подвески

Заводской номер: 4308-4011042 Количество на модель: 1

4308-4011042

1

15

Номер детали на чертеже:

15

Установка переключателей на панели выключателей

Заводской номер: 4308-4011034-10 Количество на модель: 1

4308-4011034-10

1

16

Номер детали на чертеже:

16

Установка выключателя диагностики пневмоподвески

Заводской номер: 4308-4012004 Количество на модель: 1

4308-4012004

1

17

Номер детали на чертеже:

17

Установка усилителя

Заводской номер: 4308-4012003 Количество на модель: 1

4308-4012003

1

18

Номер детали на чертеже:

18

Установка жгута пульта управления на кабине

Заводской номер: 4308-4071008 Количество на модель: 1

4308-4071008

1
