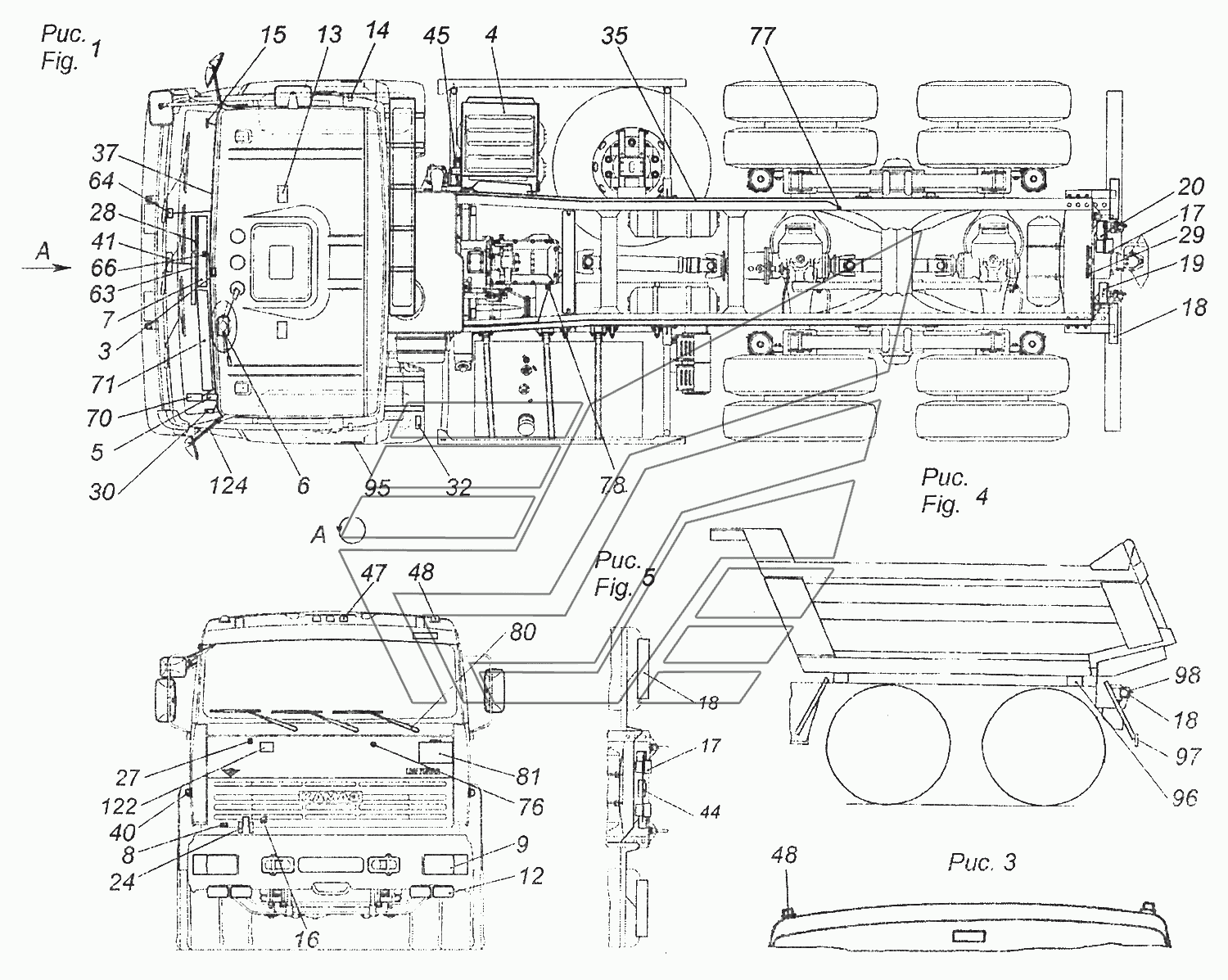

43255-3700001-18 Электрооборудование. Расположение на автомобиле КамАЗ-43253 (Часть-2). Каталог 2011г.

43253-3700001-24 Электрооборудование. Расположение на автомобиле КамАЗ-43253 (Часть-2) 53215-3703001-88 Установка аккумуляторных батарей КамАЗ-43253 (Часть-2)

Вид отображения:

Детали справа

По ширине экрана

43255-3700001-18

43255-3700001-25

43255-3700001-24

43255-3700001-23

43255-3700001-22

43255-3700001-21

43255-3700001-20

43255-3700001-19

4

5

7

7

8

9

13

13

15

16

18

24

27

28

30

35

35

35

35

37

40

45

48

63

66

71

76

77

78

80

81

95

96

98

122

124

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-18 Количество на модель: 1

43255-3700001-18

1

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-25 Количество на модель: 1

43255-3700001-25

1

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-24 Количество на модель: 1

43255-3700001-24

1

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-23 Количество на модель: 1

43255-3700001-23

1

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-22 Количество на модель: 1

43255-3700001-22

1

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-21 Количество на модель: 1

43255-3700001-21

1

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-20 Количество на модель: 1

43255-3700001-20

1

Номер детали на чертеже:

Электрооборудование. Расположение на автомобиле

Заводской номер: 43255-3700001-19 Количество на модель: 1

43255-3700001-19

1

4

Номер детали на чертеже:

4

Установка аккумуляторных батарей

Заводской номер: 43253-3703001-35 Количество на модель: 1

43253-3703001-35

1

5

Номер детали на чертеже:

5

Установка выключателя аккумуляторной батареи

Заводской номер: 4308-3710004-30 Количество на модель: 1

4308-3710004-30

1

7

Номер детали на чертеже:

7

Установка выключателей

Заводской номер: 65115-3710001-82 Количество на модель: 1

65115-3710001-82

1

7

Номер детали на чертеже:

7

Установка выключателей

Заводской номер: 53605-3710001-20 Количество на модель: 1

53605-3710001-20

1

8

Номер детали на чертеже:

8

Установка таблички регулировки пучка света фар

Заводской номер: 53205-3711040 Количество на модель: 1

53205-3711040

1

9

Номер детали на чертеже:

9

Установка фар и передних указателей поворота

Заводской номер: 53215-3711001 Количество на модель: 1

53215-3711001

1

13

Номер детали на чертеже:

13

Установка плафонов

Заводской номер: 53205-3714001-10 Количество на модель: 1

53205-3714001-10

1

13

Номер детали на чертеже:

13

Установка плафонов

Заводской номер: 53205-3714001-20 Количество на модель: 1

53205-3714001-20

1

15

Номер детали на чертеже:

15

Установка плафона освещения вещевого ящика

Заводской номер: 53205-3714003 Количество на модель: 1

53205-3714003

1

16

Номер детали на чертеже:

16

Установка подкапотной лампы

Заводской номер: 5320-3715001 Количество на модель: 1

5320-3715001

1

18

Номер детали на чертеже:

18

Установка задних фонарей

Заводской номер: 53215-3716002 Количество на модель: 1

53215-3716002

1

24

Номер детали на чертеже:

24

Установка звуковых электрических сигналов

Заводской номер: 5320-3721001-10 Количество на модель: 1

5320-3721001-10

1

27

Номер детали на чертеже:

27

Установка блока предохранителей

Заводской номер: 53602-3722002-10 Количество на модель: 1

53602-3722002-10

1

28

Номер детали на чертеже:

28

Установка предохранителей

Заводской номер: 4308-3722001-30 Количество на модель: 1

4308-3722001-30

1

30

Номер детали на чертеже:

30

Установка розетки переносной лампы

Заводской номер: 53205-3723005 Количество на модель: 1

53205-3723005

1

35

Номер детали на чертеже:

35

Установка проводов на шасси

Заводской номер: 43255-3724003-18 Количество на модель: 1

43255-3724003-18

1

35

Номер детали на чертеже:

35

Установка проводов на шасси

Заводской номер: 43255-3724003-19 Количество на модель: 1

43255-3724003-19

1

35

Номер детали на чертеже:

35

Установка проводов на шасси

Заводской номер: 43255-3724003-22 Количество на модель: 1

43255-3724003-22

1

35

Номер детали на чертеже:

35

Установка проводов на шасси

Заводской номер: 43255-3724003-23 Количество на модель: 1

43255-3724003-23

1

37

Номер детали на чертеже:

37

Установка проводов на кабине

Заводской номер: 43253-3724004-38 Количество на модель: 1

43253-3724004-38

1

40

Номер детали на чертеже:

40

Установка бокового повторителя указателей поворота

Заводской номер: 53215-3726001 Количество на модель: 1

53215-3726001

1

45

Номер детали на чертеже:

45

Установка малогабаритного выключателя массы

Заводской номер: 5320-3737001-01 Количество на модель: 1

5320-3737001-01

1

48

Номер детали на чертеже:

48

Установка габаритных фонарей

Заводской номер: 5425-3738002 Количество на модель: 1

5425-3738002

1

63

Номер детали на чертеже:

63

Установка реле

Заводской номер: 4308-3747001-52 Количество на модель: 1

4308-3747001-52

1

66

Номер детали на чертеже:

66

Установка электромеханического корректора

Заводской номер: 53215-3718001-85 Количество на модель: 1

53215-3718001-85

1

71

Номер детали на чертеже:

71

Установка щитка приборов

Заводской номер: 4308-3805001-42 Количество на модель: 1

4308-3805001-42

1

76

Номер детали на чертеже:

76

Установка датчиков указателей давления воздуха

Заводской номер: 4308-3830005 Количество на модель: 1

4308-3830005

1

77

Номер детали на чертеже:

77

Установка датчиков аварийного давления воздуха

Заводской номер: 54105-3830002 Количество на модель: 1

54105-3830002

1

78

Номер детали на чертеже:

78

Пломбировка датчика скорости

Заводской номер: 6520-3840002-50 Количество на модель: 1

6520-3840002-50

1

80

Номер детали на чертеже:

80

Установка стеклоочистителя

Заводской номер: 6520-5205001 Количество на модель: 1

6520-5205001

1

81

Номер детали на чертеже:

81

Установка омывателя электрического

Заводской номер: 6520-5208004 Количество на модель: 1

6520-5208004

1

95

Номер детали на чертеже:

95

Установка боковых габаритных фонарей на переднем крыле

Заводской номер: 54115-3731001 Количество на модель: 1

54115-3731001

1

96

Номер детали на чертеже:

96

Установка боковых габаритных фонарей

Заводской номер: 43118-3731002-85 Количество на модель: 1

43118-3731002-85

1

98

Номер детали на чертеже:

98

Установка задних контурных фонарей

Заводской номер: 53215-3731002 Количество на модель: 1

53215-3731002

1

122

Номер детали на чертеже:

122

Радиооборудование

Заводской номер: 4308-7900000 Количество на модель: 1

4308-7900000

1

124

Номер детали на чертеже:

124

Установка оборудования обогрева зеркал

Заводской номер: 65115-3741008 Количество на модель: 1

65115-3741008

1

43253-3700001-24 Электрооборудование. Расположение на автомобиле КамАЗ-43253 (Часть-2) 53215-3703001-88 Установка аккумуляторных батарей КамАЗ-43253 (Часть-2)
