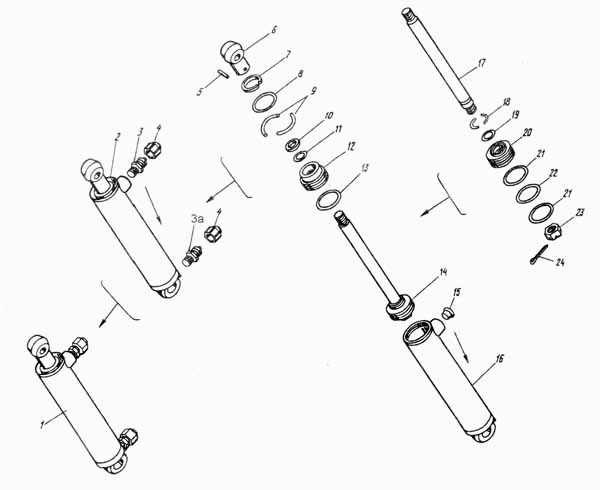

Цилиндр в сборе КамАЗ-53228, 65111. Каталог 2004г.

Гидроцилиндр МОК в сб. КамАЗ-53228, 65111 Запор кабины правый КамАЗ-53228, 65111

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

20

21

23

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Цилиндр механизма опрокидывания кабины в сборе

Заводской номер: 4310-5003014 Количество на модель: 1

4310-5003014

1

Раскрыть цены

067991

БАГУ

ШНКФ.453198.210 ШНКФ 453198.210

Код: 067991

Артикул: ШНКФ.453198.210, ШНКФ 453198.210

Производитель: БАГУ

279523

FENOX

ШНКФ.453198.210 HC009, ШНКФ 453198.210

Код: 279523

Артикул: ШНКФ.453198.210, HC009, ШНКФ 453198.210

Производитель: FENOX

2

Номер детали на чертеже:

2

Гидроцилиндр

Заводской номер: 4310-5003010 Количество на модель: 1

4310-5003010

1

3

Номер детали на чертеже:

3

Штуцер

Заводской номер: 4310-5003165 Количество на модель: 1

4310-5003165

1

3

Номер детали на чертеже:

3

Дроссель {а}

Заводской номер: 4310-5003167-10 Количество на модель: 1

4310-5003167-10

1

4

Номер детали на чертеже:

4

Пробка транспортная

Заводской номер: 864304 Количество на модель: 2

864304

2

5

Номер детали на чертеже:

5

Штифт 4С3х25.016

Заводской номер: Штифт 4С3х25.016 Количество на модель: 1

Штифт 4С3х25.016

1

6

Номер детали на чертеже:

6

Наконечник

Заводской номер: 4310-5003067 Количество на модель: 1

4310-5003067

1

7

Номер детали на чертеже:

7

Кольцо Б35

Заводской номер: Кольцо Б35 Количество на модель: 1

Кольцо Б35

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: 4310-5003057 Количество на модель: 1

4310-5003057

1

9

Номер детали на чертеже:

9

Полукольцо стопорное

Заводской номер: 4310-5003065 Количество на модель: 2

4310-5003065

2

10

Номер детали на чертеже:

10

Кольцо защитное

Заводской номер: 4310-5003063 Количество на модель: 1

4310-5003063

1

11

Номер детали на чертеже:

11

Кольцо 020-025-30-2-2

Заводской номер: Кольцо 020-025-30-2-2 Количество на модель: 1

Кольцо 020-025-30-2-2

1

Раскрыть цены

620923

РУСЛАН-КОМПЛЕКТ

Ц125*РК 412, 018-022-25

Код: 620923

Артикул: Ц125*РК, 412, 018-022-25

Производитель: РУСЛАН-КОМПЛЕКТ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

088374

РУСЛАН-КОМПЛЕКТ

Ц125хРК 410, 018-022-25

Код: 088374

Артикул: Ц125хРК, 410, 018-022-25

Производитель: РУСЛАН-КОМПЛЕКТ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

017729

020-025-30

Код: 017729

Артикул: 020-025-30,

Производитель:

12

Номер детали на чертеже:

12

Крышка

Заводской номер: 4310-5003055 Количество на модель: 1

4310-5003055

1

13

Номер детали на чертеже:

13

Кольцо 037-045-46-2-2

Заводской номер: Кольцо 037-045-46-2-2 Количество на модель: 1

Кольцо 037-045-46-2-2

1

Раскрыть цены

041628

037-045-46 037-045-46-2-2

Код: 041628

Артикул: 037-045-46, 037-045-46-2-2

Производитель:

14

Номер детали на чертеже:

14

Поршень в сборе

Заводской номер: 4310-5003038 Количество на модель: 1

4310-5003038

1

15

Номер детали на чертеже:

15

Пробка транспортная

Заводской номер: 864300 Количество на модель: 2

864300

2

16

Номер детали на чертеже:

16

Стакан

Заводской номер: 4310-5003016-10 Количество на модель: 1

4310-5003016-10

1

17

Номер детали на чертеже:

17

Шток

Заводской номер: 4310-5003039 Количество на модель: 1

4310-5003039

1

18

Номер детали на чертеже:

18

Полукольцо

Заводской номер: 4310-5003049 Количество на модель: 2

4310-5003049

2

20

Номер детали на чертеже:

20

Поршень

Заводской номер: 4310-5003047 Количество на модель: 1

4310-5003047

1

21

Номер детали на чертеже:

21

Кольцо защитное

Заводской номер: 4310-5003051 Количество на модель: 2

4310-5003051

2

23

Номер детали на чертеже:

23

Гайка М 16х6Н.6.016

Заводской номер: Гайка М 16х6Н.6.016 Количество на модель: 1

Гайка М 16х6Н.6.016

1

24

Номер детали на чертеже:

24

Шплинт 3.2-32.016

Заводской номер: Шплинт 3.2-32.016 Количество на модель: 1

Шплинт 3.2-32.016

1
