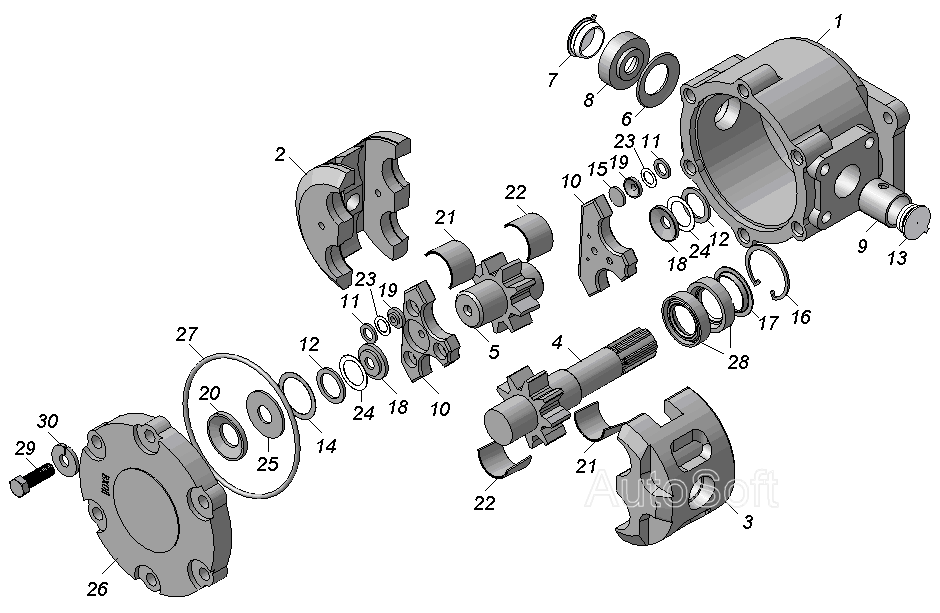

Насос шестеренный НШ32А-3-Л КамАЗ-45141. Каталог 2009г.

Устройство опрокидывания платформы 45141-8600000 КамАЗ-45141 Установка гидроцилиндра 5511-8603001-10 КамАЗ-45141

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: НШ 32-3-Л-01 Количество на модель: 1

НШ 32-3-Л-01

1

2

Номер детали на чертеже:

2

Обойма поджимная

Заводской номер: НШ 32А-3-02 Количество на модель: 1

НШ 32А-3-02

1

3

Номер детали на чертеже:

3

Обойма подшипниковая

Заводской номер: НШ 32А-3-03 Количество на модель: 1

НШ 32А-3-03

1

4

Номер детали на чертеже:

4

Шестерня ведущая

Заводской номер: НШ 32-3-04 Количество на модель: 1

НШ 32-3-04

1

5

Номер детали на чертеже:

5

Шестерня ведомая

Заводской номер: НШ 32-3-05 Количество на модель: 1

НШ 32-3-05

1

6

Номер детали на чертеже:

6

Пластина опорная

Заводской номер: НШ 32-3-06 Количество на модель: 1

НШ 32-3-06

1

7

Номер детали на чертеже:

7

Пробка

Заводской номер: НШ 32-3-07 Количество на модель: 1

НШ 32-3-07

1

8

Номер детали на чертеже:

8

Манжета радиального уплотнения

Заводской номер: НШ 32-3-08 Количество на модель: 1

НШ 32-3-08

1

9

Номер детали на чертеже:

9

Втулка центрирующая

Заводской номер: НШ 32-4-09 Количество на модель: 1

НШ 32-4-09

1

10

Номер детали на чертеже:

10

Планка

Заводской номер: НШ 50-3-07 Количество на модель: 2

НШ 50-3-07

2

11

Номер детали на чертеже:

11

Кольцо предохранительное

Заводской номер: НШ 50-2-25 Количество на модель: 6

НШ 50-2-25

6

12

Номер детали на чертеже:

12

Кольцо предохранительное

Заводской номер: НШ 50-2-24 Количество на модель: 2

НШ 50-2-24

2

13

Номер детали на чертеже:

13

Пробка

Заводской номер: НШ 32-2-08 Количество на модель: 1

НШ 32-2-08

1

14

Номер детали на чертеже:

14

Кольцо предохранительное

Заводской номер: НШ 50-2-14 Количество на модель: 1

НШ 50-2-14

1

15

Номер детали на чертеже:

15

Пластина

Заводской номер: НШ 50-2-16 Количество на модель: 2

НШ 50-2-16

2

16

Номер детали на чертеже:

16

Кольцо пружинное упорное

Заводской номер: НШ 32У-0303028Г Количество на модель: 1

НШ 32У-0303028Г

1

17

Номер детали на чертеже:

17

Кольцо опорное

Заводской номер: НШ 32Э-08Л Количество на модель: 1

НШ 32Э-08Л

1

18

Номер детали на чертеже:

18

Манжета торцового уплотнения

Заводской номер: НШ 50-2-22 Количество на модель: 2

НШ 50-2-22

2

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

19

Номер детали на чертеже:

19

Манжета торцового уплотнения

Заводской номер: НШ 50-2-23 Количество на модель: 6

НШ 50-2-23

6

20

Номер детали на чертеже:

20

Манжета

Заводской номер: 5ОК-13 Количество на модель: 1

5ОК-13

1

21

Номер детали на чертеже:

21

Вкладыш левый

Заводской номер: НШ 50-4-04А Количество на модель: 2

НШ 50-4-04А

2

22

Номер детали на чертеже:

22

Вкладыш правый

Заводской номер: НШ 50-4-06 Количество на модель: 2

НШ 50-4-06

2

23

Номер детали на чертеже:

23

Прокладка предохранительная

Заводской номер: НШ 50-4-10 Количество на модель: 6

НШ 50-4-10

6

24

Номер детали на чертеже:

24

Прокладка предохранительная

Заводской номер: НШ 50-4-10-03 Количество на модель: 2

НШ 50-4-10-03

2

25

Номер детали на чертеже:

25

Прокладка предохранительная

Заводской номер: НШ 50-4-10-04 Количество на модель: 1

НШ 50-4-10-04

1

26

Номер детали на чертеже:

26

Крышка

Заводской номер: НШ 50А-3-06-03 Количество на модель: 1

НШ 50А-3-06-03

1

27

Номер детали на чертеже:

27

Кольцо 112-118-36-2-2 ГОСТ 9833-73 ГОСТ 18829-73

Заводской номер: 112-118-36-2-2 ГОСТ 9833-73 Количество на модель: 1

112-118-36-2-2 ГОСТ 9833-73

1

406388

ВИТЯЗЬ

НШ50А*РК 1007

Код: 406388

Артикул: НШ50А*РК, 1007

Производитель: ВИТЯЗЬ

28

Номер детали на чертеже:

28

Манжета 25х25х42-1 ГОСТ 8752-79 ОСТ 3805146-78

Заводской номер: Манжета 25х25х42-1 Количество на модель: 2

Манжета 25х25х42-1

2

29

Номер детали на чертеже:

29

Болт М10-6gх30.66.05 ГОСТ 7796-70

Заводской номер: Болт М10-6gх30.66.05 ГОСТ 7796-70 Количество на модель: 6

Болт М10-6gх30.66.05 ГОСТ 7796-70

6

30

Номер детали на чертеже:

30

Шайба 10Т65Г05 ГОСТ 6402-76

Заводской номер: 10Т65Г05 ГОСТ 6402-76 Количество на модель: 6

10Т65Г05 ГОСТ 6402-76

6
