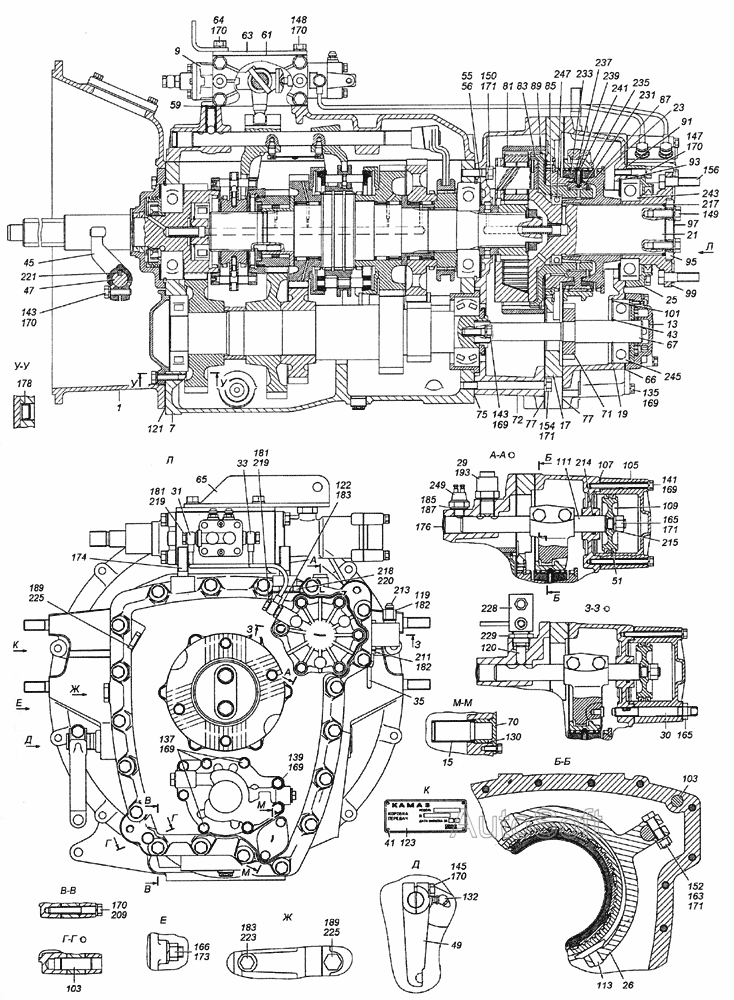

161.1700011 Коробка передач в сборе КамАЗ-4350 (4х4). Каталог 2004г.

5320-1602560 Бачок главного цилиндра привода сцепления КамАЗ-4350 (4х4) 154.1700056 Коробка передач с делителем, управлением и деталями сцепления в сборе КамАЗ-4350 (4х4)

Вид отображения:

Детали справа

По ширине экрана

1

7

9

13

15

17

19

21

23

25

26

29

30

31

33

35

41

43

45

47

49

51

55

56

59

61

63

64

65

66

67

70

71

72

75

77

81

83

85

87

89

91

93

95

97

99

101

103

105

107

109

111

113

119

120

121

122

123

130

132

135

137

139

141

143

145

147

148

149

150

152

154

156

163

165

166

169

170

171

173

174

176

178

181

182

183

185

187

189

193

209

211

213

214

215

217

218

219

220

221

223

225

225

229

231

233

235

237

239

241

243

245

247

249

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Картер сцепления

Заводской номер: 17.1601008-10 Количество на модель: 1

17.1601008-10

1

7

Номер детали на чертеже:

7

Коробка передач в сборе

Заводской номер: 161.1700151 Количество на модель: 1

161.1700151

1

9

Номер детали на чертеже:

9

Опора рычага переключения передач в сборе

Заводской номер: 161.1702200 Количество на модель: 1

161.1702200

1

13

Номер детали на чертеже:

13

Насос масляный в сборе

Заводской номер: 161.1704010 Количество на модель: 1

161.1704010

1

15

Номер детали на чертеже:

15

Фильтр масляный в сборе

Заводской номер: 161.1704050 Количество на модель: 1

161.1704050

1

17

Номер детали на чертеже:

17

Проставка в сборе

Заводской номер: 161.1721012 Количество на модель: 1

161.1721012

1

19

Номер детали на чертеже:

19

Картер задний демультипликатора в сборе

Заводской номер: 161.1721020 Количество на модель: 1

161.1721020

1

21

Номер детали на чертеже:

21

Водило с сателлитами в сборе

Заводской номер: 161.1721022 Количество на модель: 1

161.1721022

1

23

Номер детали на чертеже:

23

Муфта блокировки синхронизатора с кольцом

Заводской номер: 161.1721142 Количество на модель: 1

161.1721142

1

25

Номер детали на чертеже:

25

Крышка задняя демультипликатора с манжетой в сборе

Заводской номер: 161.1721201 Количество на модель: 1

161.1721201

1

26

Номер детали на чертеже:

26

Вилка включения демультипликатора в сборе

Заводской номер: 161.1722050 Количество на модель: 1

161.1722050

1

29

Номер детали на чертеже:

29

Фиксатор в сборе

Заводской номер: 161.1722060 Количество на модель: 1

161.1722060

1

30

Номер детали на чертеже:

30

Винт регулировочный в сборе

Заводской номер: 161.1722070 Количество на модель: 1

161.1722070

1

31

Номер детали на чертеже:

31

Воздухопровод низшей передачи

Заводской номер: 161.1723290 Количество на модель: 1

161.1723290

1

33

Номер детали на чертеже:

33

Воздухопровод высшей передачи

Заводской номер: 161.1723292 Количество на модель: 1

161.1723292

1

35

Номер детали на чертеже:

35

Воздухопровод блокировки коробки передач

Заводской номер: 161.1723295 Количество на модель: 1

161.1723295

1

41

Номер детали на чертеже:

41

Гвоздь нарезной

Заводской номер: 33.1111910 Количество на модель: 4

33.1111910

4

Раскрыть цены

100319

33.1111910

Артикул: 33.1111910

Производитель:

43

Номер детали на чертеже:

43

Кольцо упорное

Заводской номер: 740.1318066 Количество на модель: 1

740.1318066

1

45

Номер детали на чертеже:

45

Вилка выключения сцепления

Заводской номер: 5350-1601203-10 Количество на модель: 1

5350-1601203-10

1

47

Номер детали на чертеже:

47

Вал вилки выключения сцепления

Заводской номер: 14.1601215 Количество на модель: 1

14.1601215

1

Раскрыть цены

140477

KAMAZ

14.1601215

Артикул: 14.1601215

Производитель: KAMAZ

49

Номер детали на чертеже:

49

Рычаг вала вилки выключения сцепления

Заводской номер: 19.1601217-10 Количество на модель: 1

19.1601217-10

1

Раскрыть цены

625169

KAMAZ

19.1601217-10

Артикул: 19.1601217-10

Производитель: KAMAZ

51

Номер детали на чертеже:

51

Манжета пневматического поршня

Заводской номер: 5320-1609597 Количество на модель: 2

5320-1609597

2

Раскрыть цены

089920

4331-160951*РК 4331-1609539

Артикул: 4331-160951*РК

Производитель:

55

Номер детали на чертеже:

55

Прокладка регулировочная

Заводской номер: 14.1701035 Количество на модель: 5

14.1701035

5

Раскрыть цены

630018

KAMAZ

14.1701035

Артикул: 14.1701035

Производитель: KAMAZ

56

Номер детали на чертеже:

56

Прокладка регулировочная

Заводской номер: 14.1701036 Количество на модель: 3

14.1701036

3

Раскрыть цены

630019

KAMAZ

14.1701036

Артикул: 14.1701036

Производитель: KAMAZ

59

Номер детали на чертеже:

59

Прокладка фланца верхней крышки

Заводской номер: 14.1702122 Количество на модель: 1

14.1702122

1

61

Номер детали на чертеже:

61

Прокладка крышки опоры

Заводской номер: 161.1702201 Количество на модель: 1

161.1702201

1

63

Номер детали на чертеже:

63

Крышка опоры

Заводской номер: 161.1702202 Количество на модель: 1

161.1702202

1

64

Номер детали на чертеже:

64

Болт М10х1,25-6gх125

Заводской номер: 161.1702215 Количество на модель: 2

161.1702215

2

65

Номер детали на чертеже:

65

Кронштейн реактивной тяги

Заводской номер: 161.1703449 Количество на модель: 1

161.1703449

1

66

Номер детали на чертеже:

66

Прокладка основания масляного насоса

Заводской номер: 161.1704017 Количество на модель: 1

161.1704017

1

67

Номер детали на чертеже:

67

Вал привода масляного насоса

Заводской номер: 161.1704019 Количество на модель: 1

161.1704019

1

70

Номер детали на чертеже:

70

Заглушка

Заводской номер: 161.1704055 Количество на модель: 1

161.1704055

1

71

Номер детали на чертеже:

71

Крыльчатка

Заводской номер: 161.1704094 Количество на модель: 1

161.1704094

1

72

Номер детали на чертеже:

72

Картер передний демультипликатора

Заводской номер: 161.1721015 Количество на модель: 1

161.1721015

1

75

Номер детали на чертеже:

75

Прокладка переднего картера

Заводской номер: 161.1721017 Количество на модель: 1

161.1721017

1

77

Номер детали на чертеже:

77

Прокладка заднего картера

Заводской номер: 161.1721018 Количество на модель: 2

161.1721018

2

81

Номер детали на чертеже:

81

Колесо центральное с внутренними зубьями

Заводской номер: 161.1721090 Количество на модель: 1

161.1721090

1

83

Номер детали на чертеже:

83

Ступица коронной шестерни

Заводской номер: 161.1721091 Количество на модель: 1

161.1721091

1

85

Номер детали на чертеже:

85

Кольцо упорное

Заводской номер: 161.1721092 Количество на модель: 1

161.1721092

1

87

Номер детали на чертеже:

87

Кольцо упорное

Заводской номер: 161.1721093 Количество на модель: 1

161.1721093

1

89

Номер детали на чертеже:

89

Кольцо стопорное

Заводской номер: 161.1721094 Количество на модель: 1

161.1721094

1

91

Номер детали на чертеже:

91

Прокладка задней крышки демультипликатора

Заводской номер: 161.1721203 Количество на модель: 1

161.1721203

1

93

Номер детали на чертеже:

93

Прокладка регулировочная

Заводской номер: 161.1721204 Количество на модель: 3

161.1721204

3

95

Номер детали на чертеже:

95

Шайба упорная

Заводской номер: 161.1721207 Количество на модель: 1

161.1721207

1

97

Номер детали на чертеже:

97

Шайба замковая

Заводской номер: 161.1721208 Количество на модель: 1

161.1721208

1

99

Номер детали на чертеже:

99

Фланец

Заводской номер: 161.1721240 Количество на модель: 1

161.1721240

1

101

Номер детали на чертеже:

101

Кольцо

Заводской номер: 161.1721245 Количество на модель: 1

161.1721245

1

103

Номер детали на чертеже:

103

Штифт

Заводской номер: 161.1721250 Количество на модель: 2

161.1721250

2

105

Номер детали на чертеже:

105

Цилиндр механизма переключения демультипликатора

Заводской номер: 161.1722024 Количество на модель: 1

161.1722024

1

107

Номер детали на чертеже:

107

Прокладка цилиндра

Заводской номер: 161.1722026 Количество на модель: 1

161.1722026

1

109

Номер детали на чертеже:

109

Поршень цилиндра включения демультипликатора

Заводской номер: 161.1722032 Количество на модель: 1

161.1722032

1

111

Номер детали на чертеже:

111

Шток поршня включения демультипликатора

Заводской номер: 161.1722038 Количество на модель: 1

161.1722038

1

113

Номер детали на чертеже:

113

Сухарь вилки включения демультипликатора

Заводской номер: 161.1722041 Количество на модель: 2

161.1722041

2

119

Номер детали на чертеже:

119

Переходник

Заводской номер: 161.1723121 Количество на модель: 1

161.1723121

1

120

Номер детали на чертеже:

120

Штифт

Заводской номер: 161.1723131 Количество на модель: 1

161.1723131

1

121

Номер детали на чертеже:

121

Прокладка картера делителя передач

Заводской номер: 15.1770034 Количество на модель: 1

15.1770034

1

Раскрыть цены

022573

Техно-драйв ООО

15.1770034

Артикул: 15.1770034

Производитель: Техно-драйв ООО

122

Номер детали на чертеже:

122

Ввертыш

Заводской номер: 15.1722380 Количество на модель: 2

15.1722380

2

123

Номер детали на чертеже:

123

Табличка заводская коробки передач

Заводской номер: 14.3904020 Количество на модель: 1

14.3904020

1

130

Номер детали на чертеже:

130

Кольцо уплотнительное

Заводской номер: 034-038-25 Количество на модель: 1

034-038-25

1

Раскрыть цены

121852

БАЛАКОВОРЕЗИНОТЕХНИКА ОАО

034-038-25

Артикул: 034-038-25

Производитель: БАЛАКОВОРЕЗИНОТЕХНИКА ОАО

132

Номер детали на чертеже:

132

Масленка 2.3.45 Ц6хр. ГОСТ 19853-74

Заводской номер: 864009 Количество на модель: 2

864009

2

Раскрыть цены

004912

304817-П* 86409, 864009

Артикул: 304817-П*

Производитель:

179278

MASUMA

MY-006 Masuma MY-006, 864006

Артикул: MY-006

Производитель: MASUMA

135

Номер детали на чертеже:

135

Болт М8-6gх20

Заводской номер: 1/60434/21 Количество на модель: 2

1/60434/21

2

Раскрыть цены

040050

ТМ

16043421 1/ 60434/ 21

Артикул: 16043421

Производитель: ТМ

593502

БЕЛЗАН

16043421

Артикул: 16043421

Производитель: БЕЛЗАН

137

Номер детали на чертеже:

137

Болт М10х1,25х45

Заводской номер: 1/60441/31 Количество на модель: 3

1/60441/31

3

Раскрыть цены

796025

ТМ

16044131 1/ 60441/ 31

Артикул: 16044131

Производитель: ТМ

139

Номер детали на чертеже:

139

Болт М8-6gх60

Заводской номер: 1/60444/21 Количество на модель: 5

1/60444/21

5

Раскрыть цены

092414

ТМ

16044421

Артикул: 16044421

Производитель: ТМ

817236

16044421

Артикул: 16044421

Производитель:

141

Номер детали на чертеже:

141

Болт М8-6gх90

Заводской номер: 1/60450/21 Количество на модель: 6

1/60450/21

6

Раскрыть цены

040064

ТМ

16045021

Артикул: 16045021

Производитель: ТМ

742447

16045021

Артикул: 16045021

Производитель:

143
