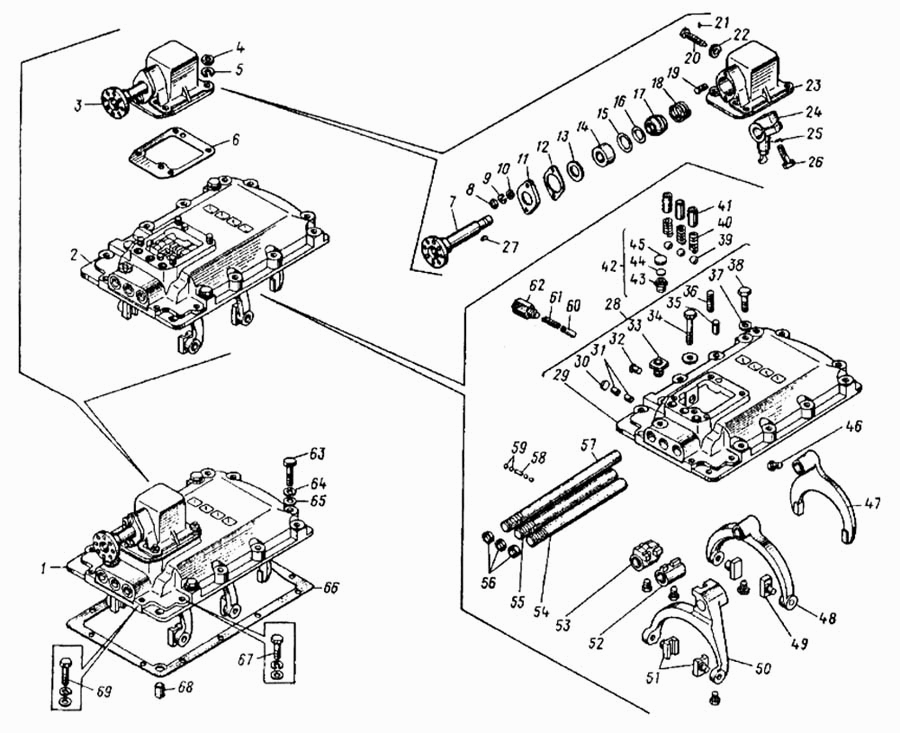

Механизм переключения передач КамАЗ-4326. Каталог 2001г.

Валы и шестерни коробки передач КамАЗ-4326 Привод управления механизмом переключения передач КамАЗ-4326

Вид отображения:

Детали справа

По ширине экрана

3

6

12

13

14

15

17

18

28

40

42

46

47

48

49

50

51

52

53

54

55

57

60

61

62

66

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

3

Номер детали на чертеже:

3

Опора рычага переключения передач в сборе

Заводской номер: 14.1702200-10 Количество на модель: 1

14.1702200-10

1

Раскрыть цены

140754

KAMAZ

14.1702200-10

Артикул: 14.1702200-10

Производитель: KAMAZ

6

Номер детали на чертеже:

6

Прокладка фланца верхней крышки

Заводской номер: 14.1702122 Количество на модель: 1

14.1702122

1

12

Номер детали на чертеже:

12

Прокладка уплотнительная крышки опоры рычага

Заводской номер: 14.1702238 Количество на модель: 1

14.1702238

1

13

Номер детали на чертеже:

13

Кольцо защитное

Заводской номер: 14.1702246 Количество на модель: 1

14.1702246

1

14

Номер детали на чертеже:

14

Сухарь опоры штока

Заводской номер: 14.1702213 Количество на модель: 1

14.1702213

1

Раскрыть цены

432202

KAMAZ

14.1702213

Артикул: 14.1702213

Производитель: KAMAZ

15

Номер детали на чертеже:

15

Кольцо уплотнительное

Заводской номер: 14.1702234 Количество на модель: 1

14.1702234

1

Раскрыть цены

844898

БРТ

14.1702234 14.1702234Р

Артикул: 14.1702234

Производитель: БРТ

17

Номер детали на чертеже:

17

Опора штока

Заводской номер: 14.1702210 Количество на модель: 1

14.1702210

1

Раскрыть цены

433699

KAMAZ

14.1702210

Артикул: 14.1702210

Производитель: KAMAZ

18

Номер детали на чертеже:

18

Пружина

Заводской номер: 14.1702236 Количество на модель: 1

14.1702236

1

28

Номер детали на чертеже:

28

Крышка коробки передач верхняя в сборе

Заводской номер: 14.1702013 Количество на модель: 1

14.1702013

1

40

Номер детали на чертеже:

40

Пружина стопорного шарика

Заводской номер: 14.1702106 Количество на модель: 3

14.1702106

3

Раскрыть цены

700167

БЕЛЗАН

14.1702106

Артикул: 14.1702106

Производитель: БЕЛЗАН

42

Номер детали на чертеже:

42

Сапун коробки передач

Заводской номер: 141702170 Количество на модель: 1

141702170

1

Раскрыть цены

034922

KAMAZ

14.1702170

Артикул: 14.1702170

Производитель: KAMAZ

46

Номер детали на чертеже:

46

Винт установочный

Заводской номер: 14.1702025 Количество на модель: 5

14.1702025

5

47

Номер детали на чертеже:

47

Вилка переключения 1-й передачи и передачи заднего хода

Заводской номер: 14.1702024 Количество на модель: 1

14.1702024

1

Раскрыть цены

629886

KAMAZ

14.1702024

Артикул: 14.1702024

Производитель: KAMAZ

48

Номер детали на чертеже:

48

Вилка переключения 2-й и 3-й передач

Заводской номер: 14.1702027 Количество на модель: 1

14.1702027

1

Раскрыть цены

629887

KAMAZ

14.1702027

Артикул: 14.1702027

Производитель: KAMAZ

49

Номер детали на чертеже:

49

Сухарь вилки переключения второй и третьей передач

Заводской номер: 14.1702029 Количество на модель: 2

14.1702029

2

Раскрыть цены

144883

KAMAZ

14.1702029

Артикул: 14.1702029

Производитель: KAMAZ

50

Номер детали на чертеже:

50

Вилка переключения 4-ой и 5-ой передачи

Заводской номер: 14.1702033 Количество на модель: 1

14.1702033

1

Раскрыть цены

629888

KAMAZ

14.1702033

Артикул: 14.1702033

Производитель: KAMAZ

51

Номер детали на чертеже:

51

Сухарь вилки переключения 4-й и 5-й передач

Заводской номер: 14.1702035 Количество на модель: 1

14.1702035

1

Раскрыть цены

144884

KAMAZ

14.1702035

Артикул: 14.1702035

Производитель: KAMAZ

52

Номер детали на чертеже:

52

Головка штока вилки переключения второй и третьей передач

Заводской номер: 14.1702028 Количество на модель: 1

14.1702028

1

53

Номер детали на чертеже:

53

Головка штока вилки переключения первой передачи и заднего хода

Заводской номер: 14.1702053 Количество на модель: 1

14.1702053

1

54

Номер детали на чертеже:

54

Шток вилки переключения четвертой и пятой передач

Заводской номер: 14.1702074 Количество на модель: 1

14.1702074

1

55

Номер детали на чертеже:

55

Шток вилки переключения второй и третьей передач

Заводской номер: 14.1702064 Количество на модель: 1

14.1702064

1

Раскрыть цены

630123

KAMAZ

14.1702064

Артикул: 14.1702064

Производитель: KAMAZ

57

Номер детали на чертеже:

57

Шток вилки переключения первой передачи и заднего хода

Заводской номер: 14.1702060 Количество на модель: 1

14.1702060

1

Раскрыть цены

979055

KAMAZ

14.1702060

Артикул: 14.1702060

Производитель: KAMAZ

60

Номер детали на чертеже:

60

Предохранитель включения первой передачи и заднего хода

Заводской номер: 14.1702129 Количество на модель: 2

14.1702129

2

Раскрыть цены

907054

KAMAZ

14.1702129

Артикул: 14.1702129

Производитель: KAMAZ

61

Номер детали на чертеже:

61

Пружина предохранителя включения первой передачи и заднего хода

Заводской номер: 14.1702127 Количество на модель: 1

14.1702127

1

Раскрыть цены

531712

БЕЛЗАН

14.1702127 14-1702127, 00014-1702127-009

Артикул: 14.1702127

Производитель: БЕЛЗАН

62

Номер детали на чертеже:

62

Стакан пружины предохранителя включения первой передачи и заднего хода

Заводской номер: 14.1702132 Количество на модель: 1

14.1702132

1

66

Номер детали на чертеже:

66

Прокладка верхней крышки коробки передач

Заводской номер: 14.1702014 Количество на модель: 1

14.1702014

1

Раскрыть цены

022575

Техно-драйв ООО

14.1702014

Артикул: 14.1702014

Производитель: Техно-драйв ООО
