Шток включения низшей передачи КамАЗ-4326. Каталог 2003гг.

Механизм включения высшей передачи КамАЗ-4326 Шток включения высшей передачи КамАЗ-4326

Вид отображения:

Детали справа

По ширине экрана

4310-1803022-10

1

2

3

4

5

6

7

9

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

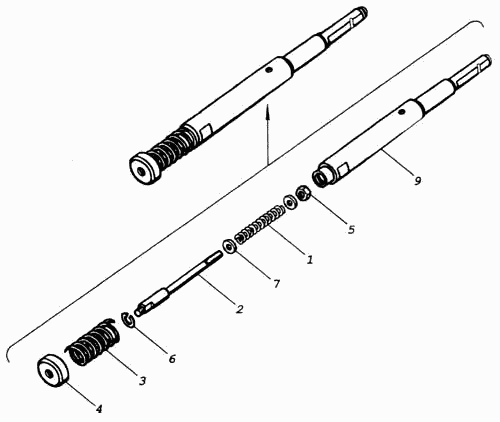

Номер детали на чертеже:

Шток включения низшей передачи в сборе

Заводской номер: 4310-1803022-10 Количество на модель:

4310-1803022-10

1

Номер детали на чертеже:

1

Пружина нажимная

Заводской номер: 5320-2509065 Количество на модель: 1

5320-2509065

1

531701

БЕЛЗАН

5320-2509065 05320-2509065-009

Код: 531701

Артикул: 5320-2509065, 05320-2509065-009

Производитель: БЕЛЗАН

2

Номер детали на чертеже:

2

Стержень нажимной пружины

Заводской номер: 4310-1803255 Количество на модель: 1

4310-1803255

1

3

Номер детали на чертеже:

3

Пружина возвратная

Заводской номер: 4310-1803261 Количество на модель: 1

4310-1803261

1

4

Номер детали на чертеже:

4

Стакан

Заводской номер: 4310-1803263 Количество на модель: 1

4310-1803263

1

5

Номер детали на чертеже:

5

Гайка М8-6Н ОСТ 37.001.197-75

Заводской номер: 251645 Количество на модель: 1

251645

1

041084

251645

Код: 041084

Артикул: 251645,

Производитель:

444675

БЕЛЗАН

251645

Код: 444675

Артикул: 251645,

Производитель: БЕЛЗАН

6

Номер детали на чертеже:

6

Кольцо упорное 21,8х2х1

Заводской номер: 862822 Количество на модель: 1

862822

1

7

Номер детали на чертеже:

7

Шайба плоская 8х20

Заводской номер: 862513 Количество на модель: 2

862513

2

9

Номер детали на чертеже:

9

Шток

Заводской номер: 4310-1803024-10 Количество на модель: 1

4310-1803024-10

1
