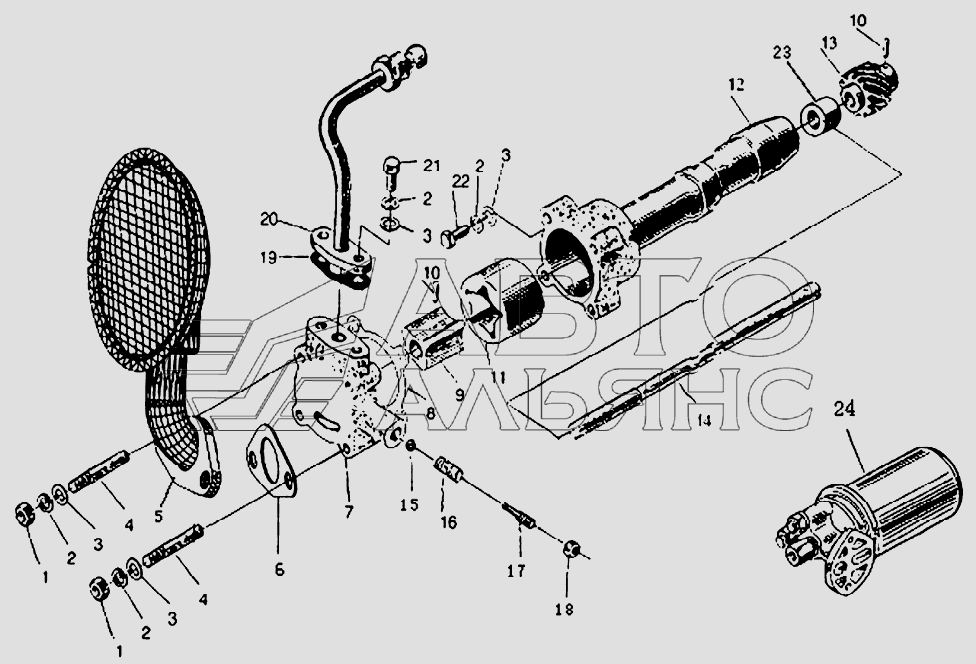

Lubrication oil pump and oil pipe assembly HFC 1020KR-D127. Каталог 2007г.

Crankshaft and flywheel HFC 1020KR-D127 Oil sump HFC 1020KR-D127

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Nut

Заводской номер: GB6170-86 Количество на модель: 4
GB6170-86
4
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: GB859-87 Количество на модель: 6
GB859-87
6
3

Номер детали на чертеже:

3

Washer

Заводской номер: GB848-85 Количество на модель: 6
GB848-85
6
4

Номер детали на чертеже:

4

Stud

Заводской номер: GB899-88 Количество на модель: 2
GB899-88
2
5

Номер детали на чертеже:

5

Gauze filer weldment

Заводской номер: YSD490Q-09110 Количество на модель: 2
YSD490Q-09110
2
6

Номер детали на чертеже:

6

Gasket

Заводской номер: YSD490Q-09104 Количество на модель: 1
YSD490Q-09104
1
7

Номер детали на чертеже:

7

Oil pump cover

Заводской номер: YSD490Q-09105 Количество на модель: 1
YSD490Q-09105
1
8

Номер детали на чертеже:

8

Oil pump washer

Заводской номер: YSD490Q-09107 Количество на модель: 1
YSD490Q-09107
1
9

Номер детали на чертеже:

9

Inner rotor

Заводской номер: YSD490Q-09122 Количество на модель: 2
YSD490Q-09122
2
10

Номер детали на чертеже:

10

Pin

Заводской номер: GB119-86 Количество на модель: 1
GB119-86
1
11

Номер детали на чертеже:

11

Outer rotor

Заводской номер: YSD490Q-09108 Количество на модель: 1
YSD490Q-09108
1
12

Номер детали на чертеже:

12

Oil pump housing

Заводской номер: YSD490Q-09132 Количество на модель: 1
YSD490Q-09132
1
13

Номер детали на чертеже:

13

Oil pump driving gear

Заводской номер: YSD490Q-09101 Количество на модель: 1
YSD490Q-09101
1
14

Номер детали на чертеже:

14

Oil pump shaft bush

Заводской номер: YSD490Q-09121 Количество на модель: 1
YSD490Q-09121
1
15

Номер детали на чертеже:

15

Steel ball

Заводской номер: GB308-89 Количество на модель: 1
GB308-89
1
16

Номер детали на чертеже:

16

Relief walve spring

Заводской номер: YSD490Q-09103 Количество на модель: 1
YSD490Q-09103
1
17

Номер детали на чертеже:

17

Adjusting bolt

Заводской номер: YSD490Q-09102 Количество на модель: 1
YSD490Q-09102
1
18

Номер детали на чертеже:

18

Nut M8X1

Заводской номер: GB6176-86 Количество на модель: 2
GB6176-86
2
19

Номер детали на чертеже:

19

Oil outlet ppipe flange gasket

Заводской номер: YSD490Q-09200 Количество на модель: 1
YSD490Q-09200
1
20

Номер детали на чертеже:

20

Bolt

Заводской номер: GB5783-86 Количество на модель: 1
GB5783-86
1
23

Номер детали на чертеже:

23

Oil pump shaft bush

Заводской номер: YSD490Q-09131 Количество на модель: 1
YSD490Q-09131
1
24

Номер детали на чертеже:

24

Oil filter assy

Заводской номер: Y480G-09300 Количество на модель: 1
Y480G-09300
1
